悬臂梁传感器
悬臂梁传感器MK511

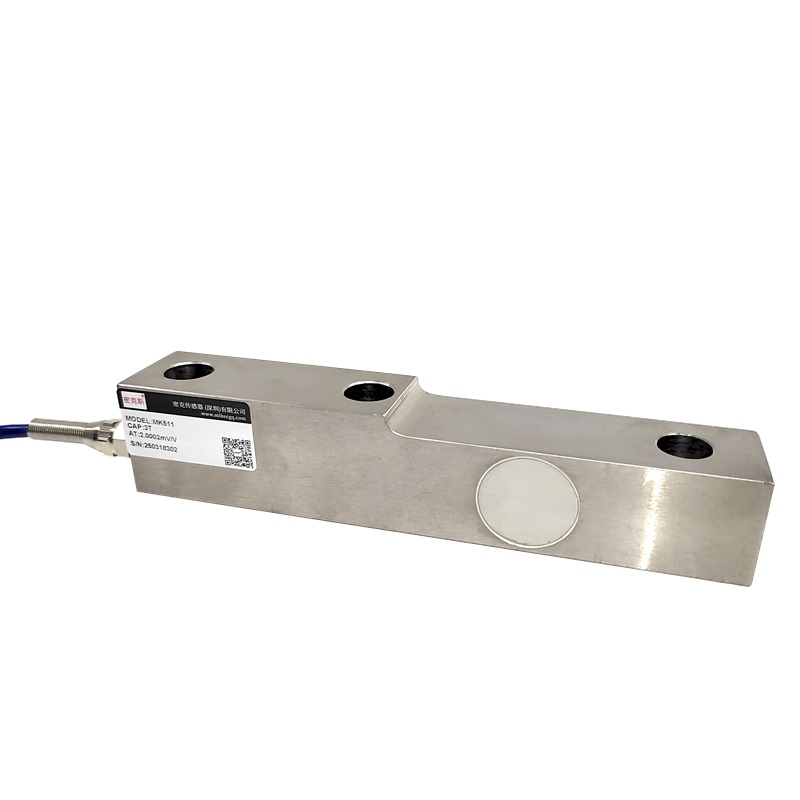

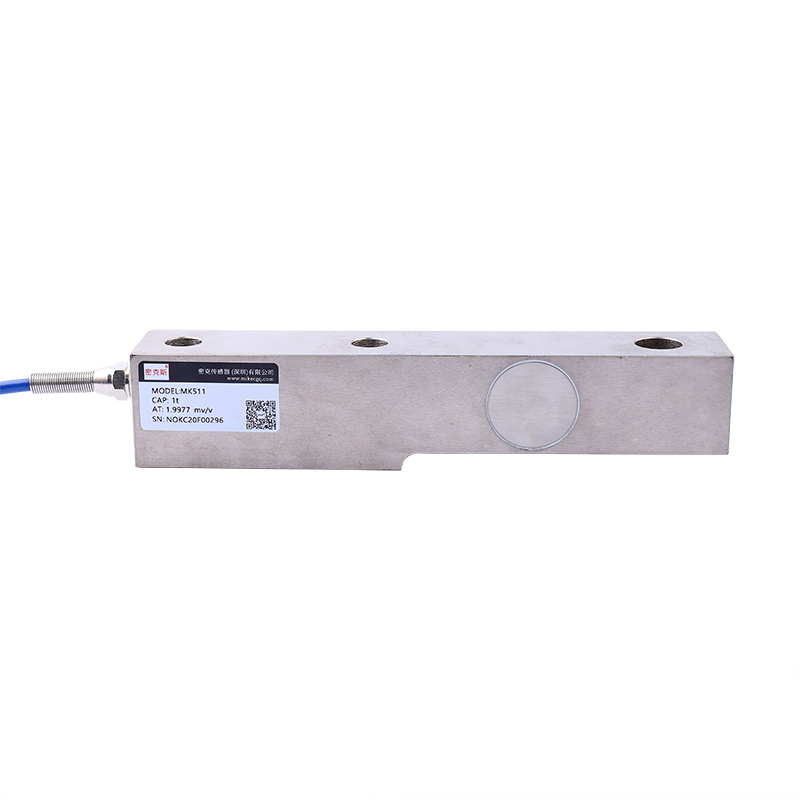

产品名称：MK511悬臂梁式称重传感器
产品特点：MK511悬臂梁式称重传感器安装高度低、综合精度高、自稳定结构、长期稳定性好，优质不锈钢结构，表面镀镍处理。
产品用途：MK511悬臂梁式称重传感器适用于配料秤、料斗秤、包装秤等
量程：1kN/100kg，2kN/200kg，3kN/300kg，5kN/500kg，8kN/800kg，10kN/1t，20kN/2t，30kN/3t；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 1kN / 100kg，2kN / 200kg，3kN / 300kg，5kN / 500kg，8kN / 800kg，10kN / 1t，20kN / 2t，30kN / 3t | ||
| 综合精度 Comprehensive accuracy | ≤0.02%F.S | 温度补偿范围 Temperature compensated range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 2.0 ± 0.2%mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.02%F.S | 输出温度影响 Temperature Effect on Output | <0.02%F.S/10℃ |
| 滞后 Hysteresis | ±0.02%F.S | 零点温度影响 Temperature Effect on Zero | <0.02%F.S/10℃ |
| 重复性 Repeatability | ±0.02%F.S | 输入阻抗 Input impedance | 400±10Ω |
| 蠕变（30分钟） Creep (30 min) | ±0.02%F.S/30min | 输出阻抗 Output impedance | 350±4Ω |
| 零点输出 Zero balance | ≤±1%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V（DC） | 材质(可选) Material (Optional) | 合金钢 Alloy steel / 不锈钢 Stainless steel |
| 安全过载 Safe overload | 150%F.S | ||
| 接线方式 Cable connection | 红Red: 电源正(E+), 黑Black: 电源负(E-); 绿Green: 信号正(S+), 白White: 信号负(S-) | ||

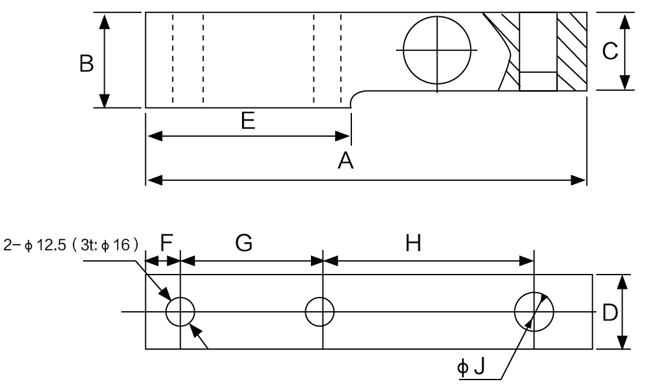

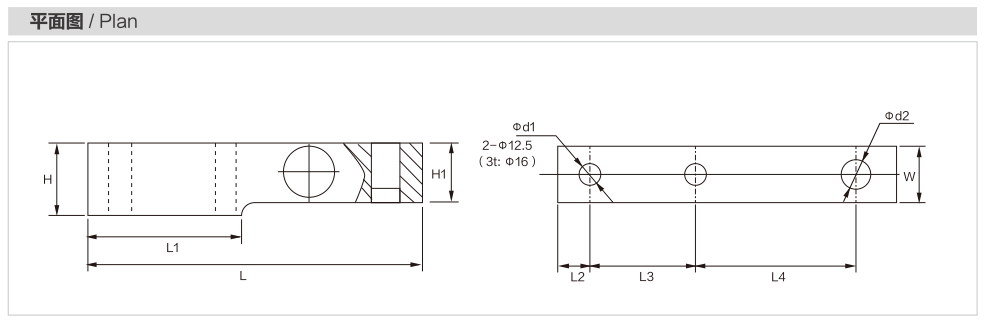

| 尺寸参数 / Size parameter单位：mm | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | L | L1 | L2 | L3 | L4 | H | H1 | Φd1 | Φd2 | W |
| MK511 | 1~2 | 0.1~0.2 | 138 | 64 | 10 | 40 | 78 | 32 | 29 | Φ12.5 | Φ12.5 | 29 |
| 3~8 | 0.3~0.8 | 138 | 64 | 12 | 40 | 74 | 32 | 29 | Φ12.5 | Φ12.5 | 29 | |
| 10~20 | 1~2 | 200 | 91 | 15.5 | 64 | 98 | 40 | 34 | Φ12.5 | Φ16 | 34 | |
| 30 | 3 | 200 | 91 | 15.5 | 64 | 98 | 40 | 34 | Φ16 | Φ16 | 34 | |
