悬臂梁传感器

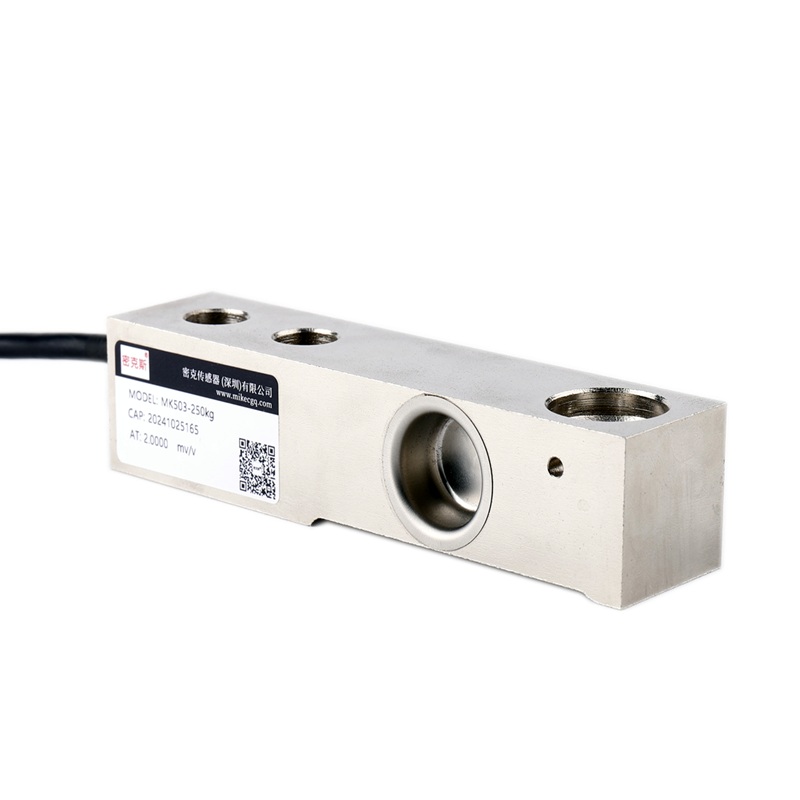

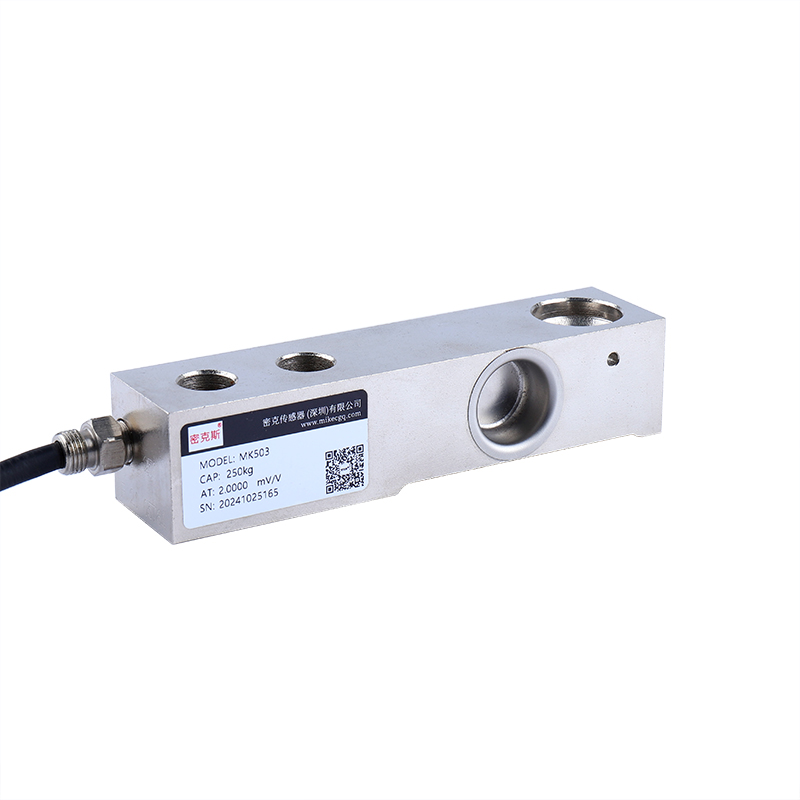

悬臂梁传感器MK503
产品特点：MK503悬臂梁式称重传感器一端固定一端加载，重心低，安装方便，互换性好。
产品用途：MK503悬臂梁式称重传感器适用于平台秤及配料控制系统等。
量程：2.5kN/250kg,5kN/500kg,10kN/1t,20kN/2t,30kN/3t,50kN/5t；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 2.5kN / 250kg，5kN / 500kg，10kN / 1t，20kN / 2t，30kN / 3t，50kN / 5t | ||
| 综合精度 Comprehensive accuracy | ≤0.05%F.S | 温度补偿范围 Temperature compensated range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 2.0 ± 0.2%mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.03%F.S | 输出温度影响 Temperature Effect on Output | <0.03%F.S/10℃ |
| 滞后 Hysteresis | ±0.03%F.S | 零点温度影响 Temperature Effect on Zero | <0.03%F.S/10℃ |
| 重复性 Repeatability | ±0.03%F.S | 输入阻抗 Input impedance | 385±15Ω |
| 蠕变（30分钟） Creep (30min) | ±0.02%F.S/30min | 输出阻抗 Output impedance | 351±3Ω |
| 零点输出 Zero balance | ≤±0.1%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V(DC) | 材质 Material | 合金钢 Alloy steel |
| 安全过载 Safe overload | 120%F.S | 防护等级 Protection class | IP68 |
| 极限过载 Limit overload | – | ||
| 接线方式 Cable connection | 绿Green: 电源正(E+)，黑Black: 电源负(E-)； 白White: 信号正(S+)，红Red: 信号负(S-) | ||

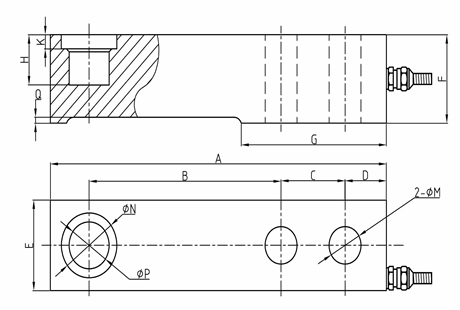

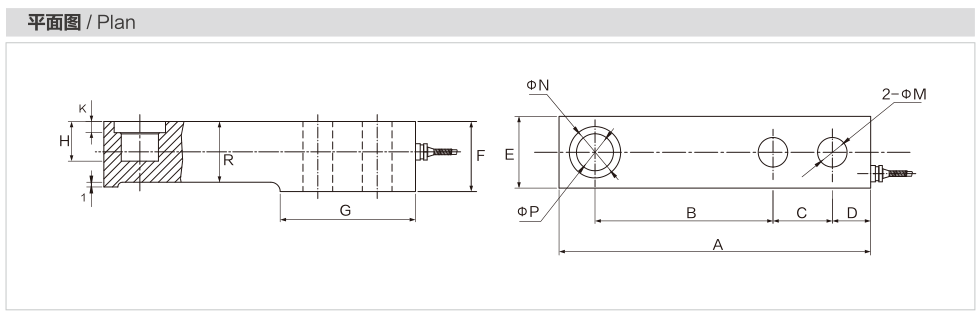

| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | A | B | C | D | E | F | G | H | K | M | N | P | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK503 | 2.5~10 | 0.25~1 | 133.4 | 76.2 | 25.4 | 16.4 | 30.7 | 30 | 57.9 | 17 | 4.8 | 12.7 | 22 | 15.9 | 28 |
| 20 | 2 | 136.7 | 76.2 | 25.4 | 16.7 | 36.8 | 36.6 | 57.9 | 23 | 9.5 | 12.7 | 22 | 15.9 | 33 | |
| 30 | 3 | 139.7 | 79.2 | 25.4 | 16.7 | 39 | 36.6 | 57.9 | 23 | 9.5 | 15 | 22 | 15.9 | 34.5 | |
| 50 | 5 | 171.5 | 95.2 | 38.1 | 16.7 | 42.9 | 43 | 73.8 | 29.4 | 11 | 19 | 34.9 | 22.2 | 40 |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 MK503悬臂梁式称重传感器适用于平台秤及配料控制系统等。
