悬臂梁传感器MK502

产品类别

悬臂梁传感器

产品概述

产品特点：MK502悬臂梁式称重传感器安装高度低、综合精度高、自稳定结构、长期稳定性好，优质合金钢结构，表面镀镍处理，防护等级IP67。适用于地上衡、汽车衡、轨道衡和各种配料称重控制

咨询热线

17301986536

咨询产品

产品详情

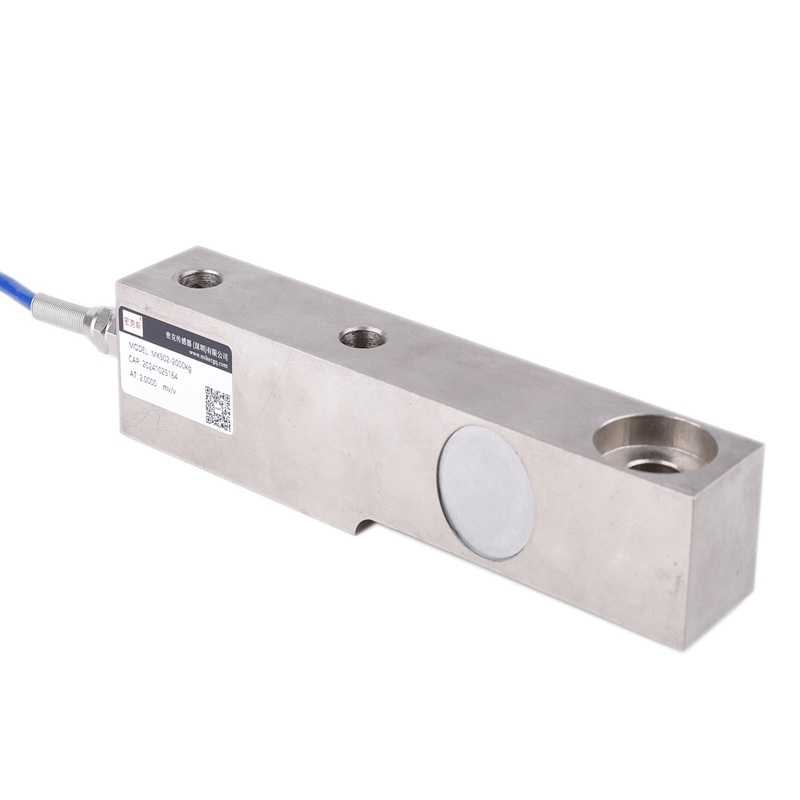

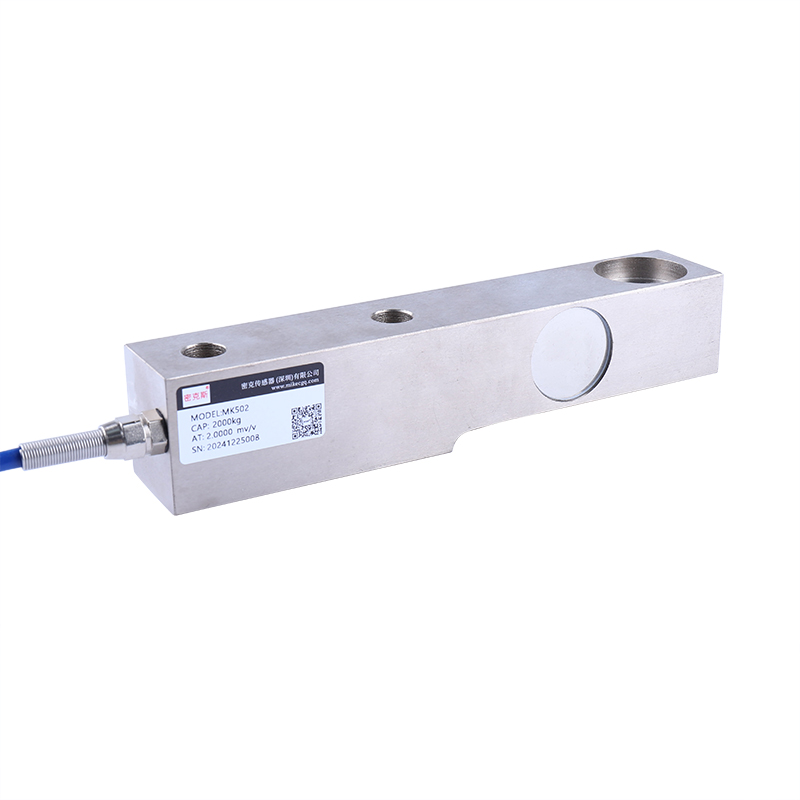

悬臂梁传感器MK502

　　产品特点：MK502悬臂梁式称重传感器安装高度低、综合精度高、自稳定结构、长期稳定性好，优质合金钢结构，表面镀镍处理，防护等级IP67。

　　产品用途：MK502悬臂梁式称重传感器适用于地上衡、汽车衡、轨道衡和各种配料称重控制。

　　量程：3kN/300kg，5kN/500kg，10kN/1t，20kN/2t；30kN/3t，50kN/5t，100kN/10t，150kN/15t，200kN/20t；

技术参数 / Technical Parameters
额定载荷 Rated capacity	3kN / 300kg，5kN / 500kg，10kN / 1t，20kN / 2t；30kN / 3t，50kN / 5t，100kN / 10t，150kN / 15t，200kN / 20t
综合精度 Comprehensive accuracy	C2；C3	温度补偿范围 Temperature compensated range	-10℃~40℃
输出灵敏度 Output sensitivity	2.0 ± 0.2%mV/V (<30kN) 3.0 ± 0.2%mV/V (≥30kN)	适用温度范围 Operating temperature range	-20℃~60℃
非线性 Nonlinearity	±0.03%F.S	输出温度影响 Temperature Effect on Output	<0.03%F.S/10℃
滞后 Hysteresis	±0.03%F.S	零点温度影响 Temperature Effect on Zero	<0.03%F.S/10℃
重复性 Repeatability	±0.03%F.S	输入阻抗 Input impedance	380±20Ω
蠕变（30分钟） Creep (30min)	±0.02%F.S/30min	输出阻抗 Output impedance	351±3Ω
零点输出 Zero balance	≤±0.1%F.S	绝缘电阻 Insulation resistance	≥5000MΩ
推荐激励电压 Recommended excitation voltage	10V(DC)	材质 Material	合金钢 Alloy steel
安全过载 Safe overload	120%F.S	防护等级 Protection class	IP67 / IP68
极限过载 Limit overload	–
接线方式 Cable connection	红Red: 电源正(E+), 黑Black: 电源负(E-); 绿Green: 信号正(S+), 白White: 信号负(S-)

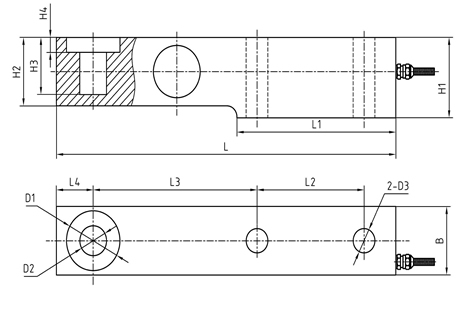

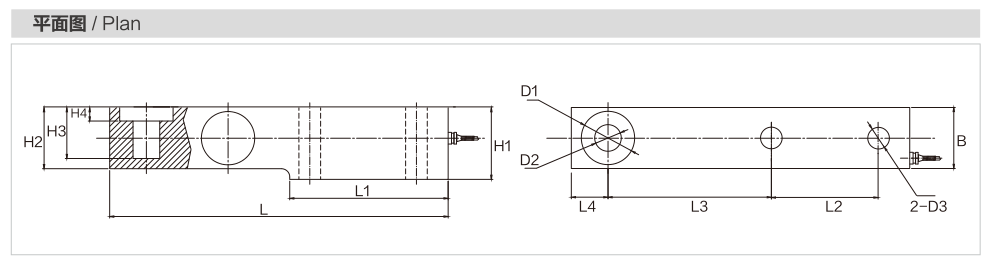

型号 Model	量程(kN) Capacity (kN)	量程(t) Capacity (t)	L	L1	L2	L3	L4	H1	H2/B	H3	H4	D1	D2	D3
MK502	3~20	0.3~2	203	95	64	98	22	43	36.6	30.5	8	Φ32	Φ16	Φ13
	30	3	203	95	64	98	22	43	36.6	30.5	18	Φ32	Φ16	Φ15
	50~80	5~8	235	110	66	124	22	52	48	30	2	Φ38	Φ22	Φ21
	100	10	279	133	82	140	32	67	60	20	8.5	Φ48	Φ32	Φ28
	150~200	15~20	318	153	89	159	38	82.5	70	24	9.5	Φ54	Φ38	Φ34
