悬臂梁传感器

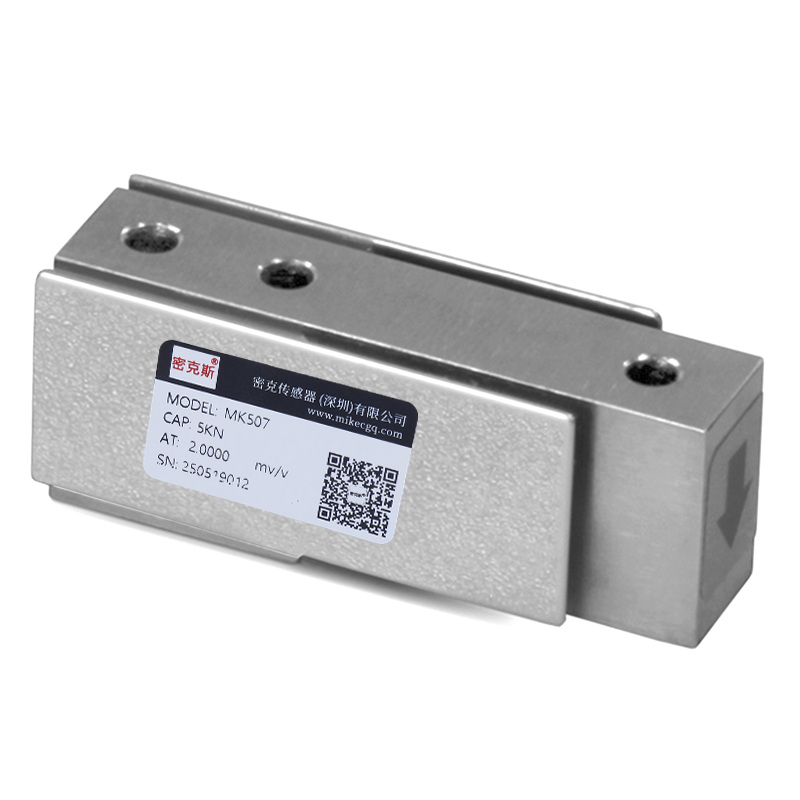

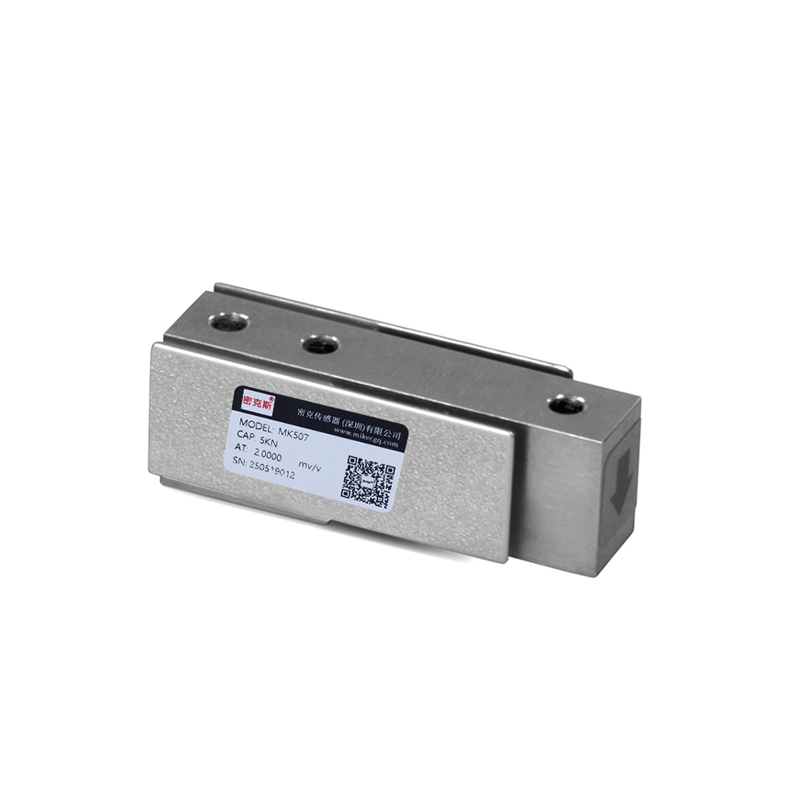

悬臂梁传感器MK507
产品名称：MK507悬臂梁式称重传感器
产品特点：MK507悬臂梁式称重传感器安装高度低、综合精度高、自稳定结构、长期稳定性好，优质合金钢结构，表面镀镍处理。
产品用途：MK507悬臂梁式称重传感器适用于地上衡、建材配料等各种配料称重控制。
额定载荷：50lb，100lb，150lb，200lb，250lb；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 50lb，100lb，150lb，200lb，250lb | ||
| 输出灵敏度 Output sensitivity | 3.0 ± 0.5%mV/V | 温度补偿范围 Temperature compensated range | -10℃~40℃ |
| 非线性 Nonlinearity | ±0.03%F.S | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 滞后 Hysteresis | ±0.03%F.S | 输出温度影响 Temperature Effect on Output | <0.026%F.S/10℃ |
| 非重复性 Non Repeatability | ±0.02%F.S | 零点温度影响 Temperature Effect on Zero | <0.03%F.S/10℃ |
| 蠕变（20分钟） Creep (20 min) | ±0.03%F.S/20min | 输入阻抗 Input impedance | 385±5Ω |
| 零点输出 Zero balance | ≤±1%F.S | 输出阻抗 Output impedance | 350±3Ω |
| 推荐激励电压 Recommended excitation voltage | 10V(DC) | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 安全过载 Safe overload | 120%F.S | 材质 Material | 合金钢镀镍 Alloy steel (Ni-plated) |
| 极限过载 Limit overload | – | 防护等级 Protection class | IP66 |
| 接线方式 Cable connection | 红Red: 电源正(E+), 黑Black: 电源负(E-); 绿Green: 信号正(S+), 白White: 信号负(S-) | ||

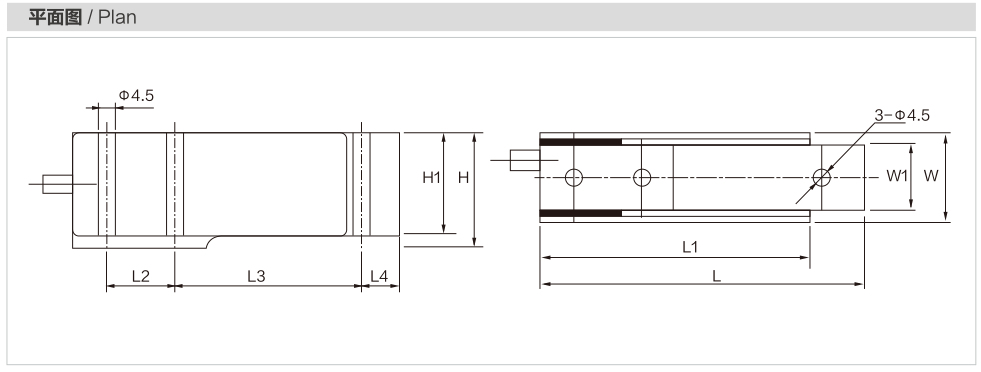

尺寸参数 / Size parameter单位：mm
| 型号 Model | 量程(lb) Capacity (lb) | L | L1 | L2 | L3 | L4 | H | H1 | W | W1 |
|---|---|---|---|---|---|---|---|---|---|---|
| MK507 | 50，100，150 | 60.3 | 50 | 12.7 | 33.7 | 7.6 | 24.8 | 22.2 | 19.5 | 12.7 |
| 200，250 | 60.3 | 50 | 12.7 | 33.7 | 7.6 | 24.8 | 22.2 | 25.4 | 19.1 |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 悬臂梁传感器MK507适用于地上衡、建材配料等各种配料称重控制。
