S型传感器

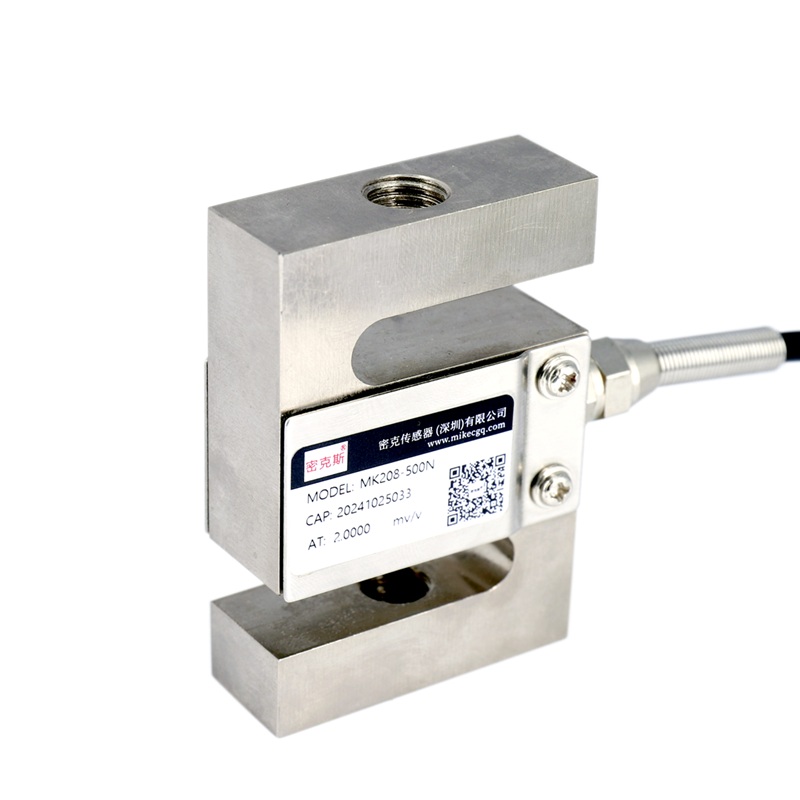

S型传感器MK208
产品特点：MK208方S型拉压传感器承受拉、压外力均可，输出对称性好，结构紧凑、安装方便、规格齐全。
产品用途：MK208方S型拉压传感器适用于制造机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等。
量程：
MK208：500N/50kg，1kN/100kg，2kN/200kg，3kN/300kg，5kN/500kg，10kN/1t，15kN/1.5t，20kN/2t，30kN/3t，50kN/5t；
MK208-T：5kN/500kg，10kN/1t，20kN/2t；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | MK208：500N/50kg，1kN/100kg，2kN/200kg，3kN/300kg，5kN/500kg，10kN/1t，15kN/1.5t，20kN/2t，30kN/3t，50kN/5t MK208-T：5kN/500kg，10kN/1t，20kN/2t | ||
| 输出灵敏度 Output sensitivity | 2.0 ± 0.025mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.05%F.S | 输出温度影响 Temperature Effect on Output | < 0.05%F.S/10℃ |
| 滞后 Hysteresis | ±0.05%F.S | 零点温度影响 Temperature Effect on Zero | < 0.05%F.S/10℃ |
| 重复性 Repeatability | ±0.05%F.S | 输入阻抗 Input impedance | 350 ± 10 Ω |
| 蠕变 (30分钟) Creep (30 min) | ±0.05%F.S/30min | 输出阻抗 Output impedance | 350 ± 2 Ω |
| 零点输出 Zero balance | ≤ ±1.0%F.S | 绝缘电阻 Insulation resistance | ≥5000M Ω |
| 推荐激励电压 Recommended excitation voltage | 10–12V（DC） | 材质 Material | 合金钢 Alloy steel |
| 安全过载 Safe overload | 120%F.S | ||
| 接线方式 Cable connection | 红 Red：电源正 (E+)，黑 Black：电源负 (E-)； 绿 Green：信号正 (S+)，白 White：信号负 (S-) | ||

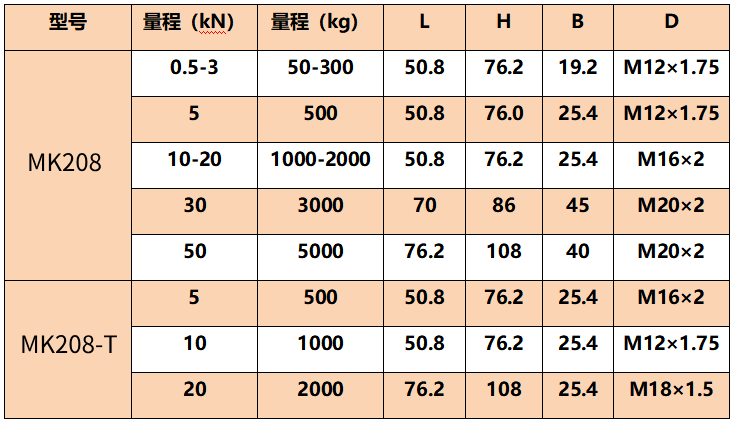

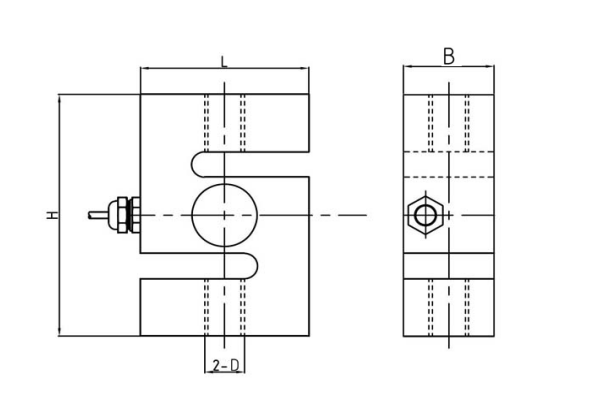

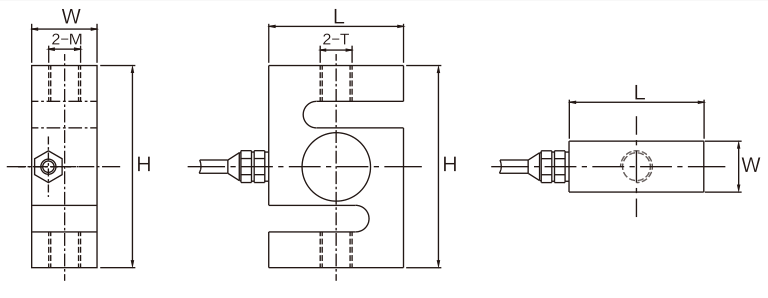

| 尺寸参数 / Size Parameters （单位：mm） | ||||||
|---|---|---|---|---|---|---|
| 型号 Model | 量程(kN) Capacity (kN) | 量程(kg) Capacity (kg) | H | L | W | M |
| MK208 | 0.5~3 | 50~300 | 76.2 | 50.8 | 19.2 | M12×1.75 |
| 5 | 500 | 76.2 | 50.8 | 25.4 | M12×1.75 | |
| 10~20 | 1000~2000 | 76.2 | 50.8 | 25.4 | M16×2.0 | |
| 30 | 3000 | 86 | 70 | 45 | M20×2.0 | |
| 50 | 5000 | 108 | 76.2 | 40 | M20×2.0 | |
| MK208-T | 5 | 500 | 76.2 | 50.8 | 25.4 | M16×2.0 |
| 10 | 1000 | 76.2 | 50.8 | 25.4 | M12×1.75 | |
| 20 | 2000 | 108 | 76.2 | 25.4 | M18×1.5 | |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 MK208 方S型拉压传感器适用于制造机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等。
