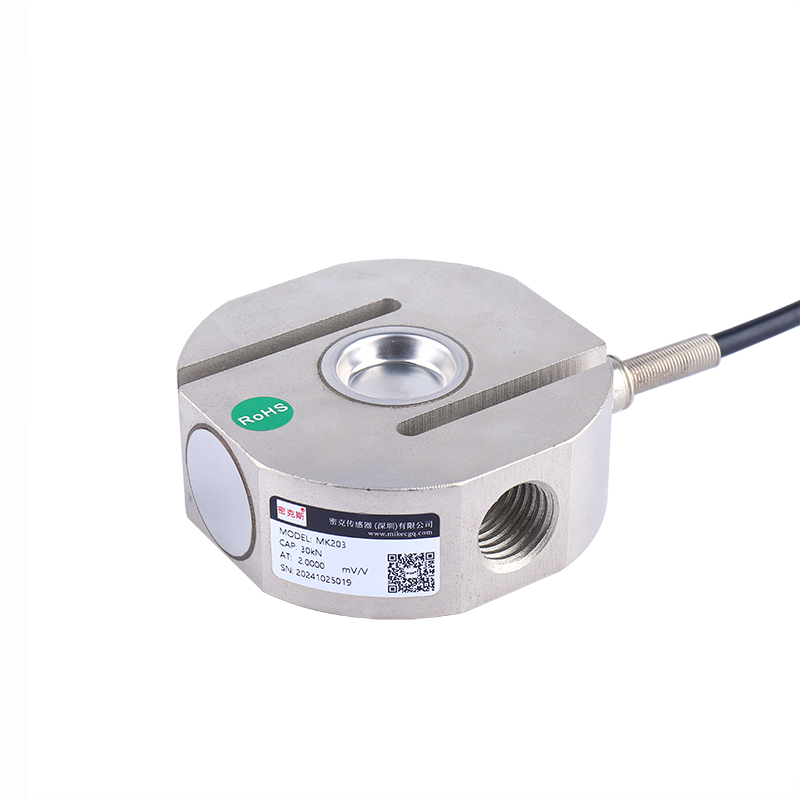

S型传感器MK203
产品特点：MK203圆S型拉压传感器，承受拉、压外力均可；输出对称性好，结构紧凑；安装方便，规格齐全。
产品用途：MK203圆S型拉压传感器适用于配料秤、吊钩秤、机电结合秤，包装秤，材料力学试验机等专用测力装置。
量程：0.25/0.3/0.5/0.75/1.0/1.5/2.0/2.5/3.0/5.0/7.0/10kN;
15/20/25/30/50/70/75/100kN；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 0.25/0.3/0.5/0.75/1.0/1.5/2.0/2.5/3.0/5.0/7.0/10kN； 15/20/25/30/50/70/75/100kN | ||
| 综合精度 Comprehensive accuracy | ≤0.03%F.S | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 输出灵敏度 Output sensitivity | 2.0±0.30mV/V（20kg‑7.5t）； 1.8±0.20mV/V（10t） | 输出温度影响 Temperature Effect on Output | ＜0.03%F.S/10℃ |
| 非线性 Nonlinearity | ±0.03%F.S | 零点温度影响 Temperature Effect on Zero | ＜0.03%F.S/10℃ |
| 滞后 Hysteresis | ±0.03%F.S | 输入阻抗 Input impedance | 400±20Ω |
| 蠕变（30分钟） Creep (30 min) | ±0.03%F.S/30min | 输出阻抗 Output impedance | 352±3Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V（DC） | 材质 Material | 合金钢 Alloy steel |
| 安全过载 Safe overload | 120%F.S | ||
| 接线方式 Cable connection | 红 Red：电源正（E+），黑 Black：电源负（E‑）； 绿 Green：信号正（S+），白 White：信号负（S‑） | ||

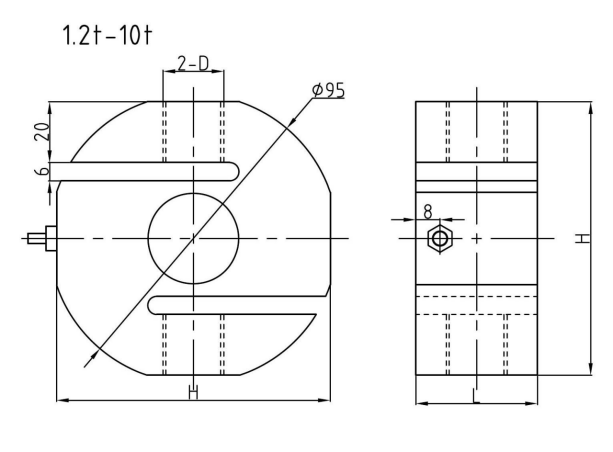

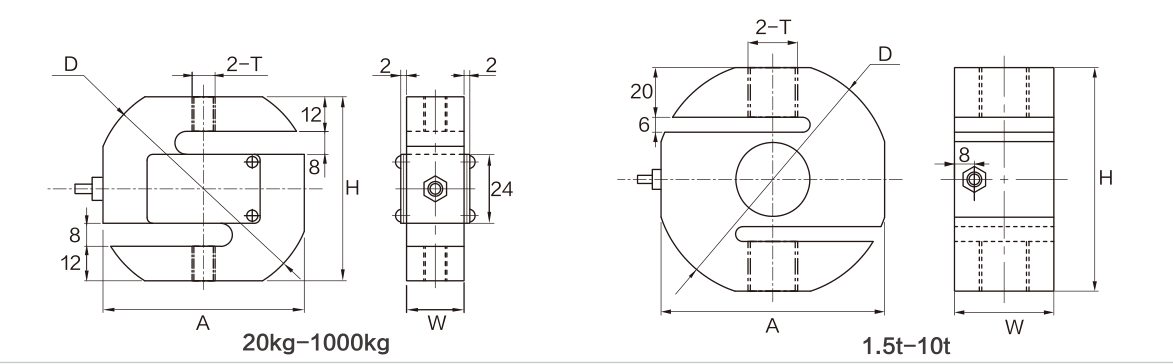

| 尺寸参数 / Size Parameters单位：mm | |||||||
|---|---|---|---|---|---|---|---|
| 型号 Model | 量程(kN) Capacity (kN) | 量程(kg) Capacity (kg) | D | A | H | W | T |
| MK203 | 0.2~1.5 | 20~150 | 76 | 69.5 | 64 | 12 | M8×1.25 |
| 2~5 | 200~500 | 76 | 69.5 | 64 | 20 | M12×1.75 | |
| 7~10 | 700~1000 | 76 | 69.5 | 64 | 25 | M12×1.75 | |
| 15~50 | 1500~5000 | 94 | 88 | 89 | 32 | M20×2.5 | |
| 75 | 7500 | 94 | 88 | 89 | 40 | M24×3.0 | |
| 100 | 10000 | − | − | 110 | 50 | M30×2.0 | |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 S型传感器MK203适用于配料秤、吊钩秤、机电结合秤，包装秤，材料力学试验机等专用测力装置。
