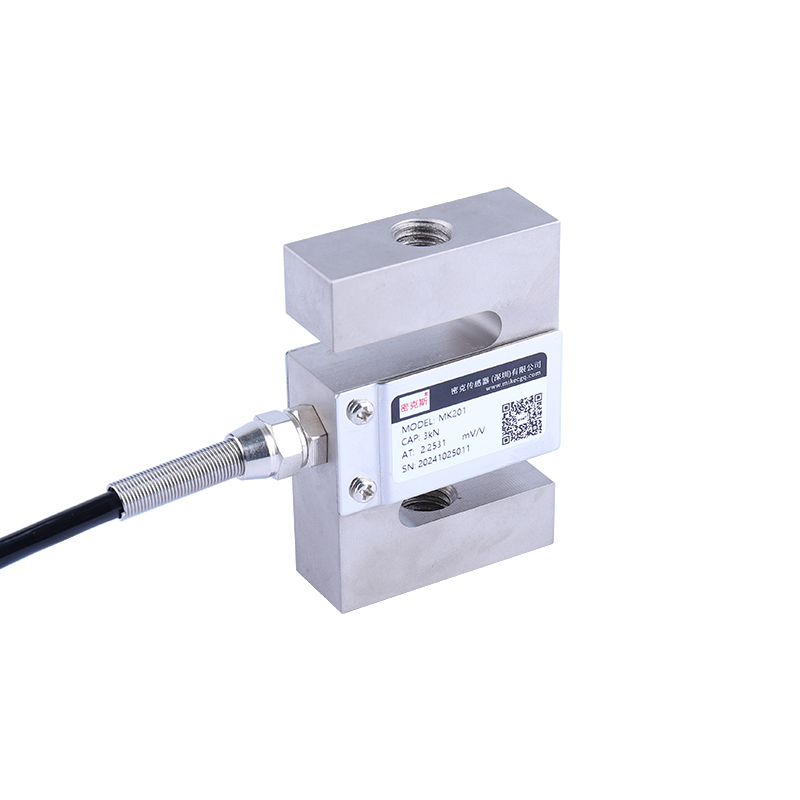

S型传感器MK201
产品特点：MK201S型拉压传感器具有精度高，双向承载，安装方便等特点。
产品用途：MK201 S型拉压传感器适用于配料秤、吊钩秤、包装秤，材料力学试验机等设备力值的测量与控制。
量程：
MK201:50N,100N,200N,300N,500N,1kN,2kN,3kN,5kN,10kN,20kN,30kN,50kN,100kN,150kN,200kN；
MK201-T:500N,20kN,30kN,50kN；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | MK201: 50N, 100N, 200N, 300N, 500N, 1kN, 2kN, 3kN, 5kN, 10kN, 20kN, 30kN, 50kN, 100kN, 150kN, 200kN MK201-T: 500N, 20kN, 30kN, 50kN | ||
| 综合精度 Comprehensive accuracy | ≤±0.01%F.S | 温度补偿范围 Compensated temperature range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 2.0±0.02mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.01%F.S | 输出温度影响 Temperature Effect on Output | <0.01%F.S/10℃ |
| 重复性 Repeatability | ±0.01%F.S | 零点温度影响 Temperature Effect on Zero | <0.01%F.S/10℃ |
| 滞后 Hysteresis | ±0.01%F.S | 输入阻抗 Input impedance | 380±20Ω / 385±15Ω |
| 蠕变（30分钟） Creep (30min) | ±0.01%F.S/30min | 输出阻抗 Output impedance | 351±3Ω / 350±3Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V(DC) | 材质 Material | ≤30N: 铝合金 / Al-Alloy ≥50N: 合金钢 / Alloy Steel |
| 安全过载 Safe overload | 120%F.S | ||
| 接线方式 Cable connection | 红Red：电源正(E+)，黑Black：电源负(E-); 绿Green：信号正(S+)，白White：信号负(S-) | ||

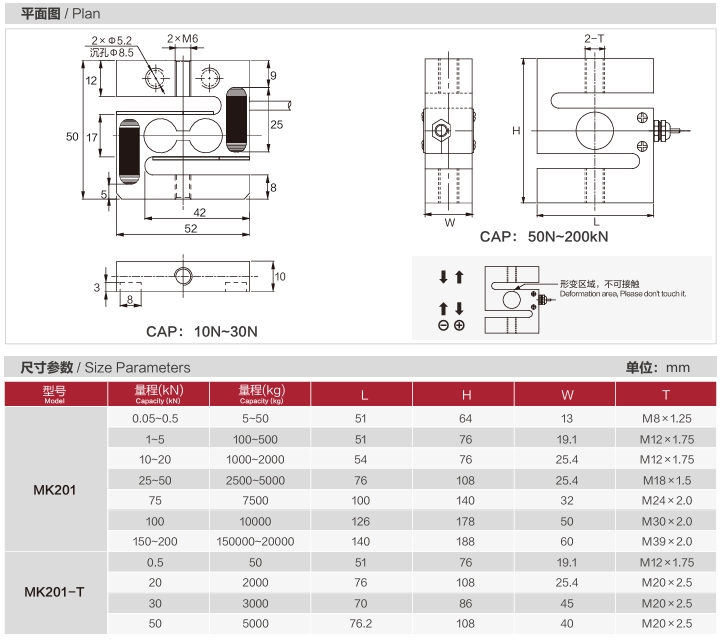

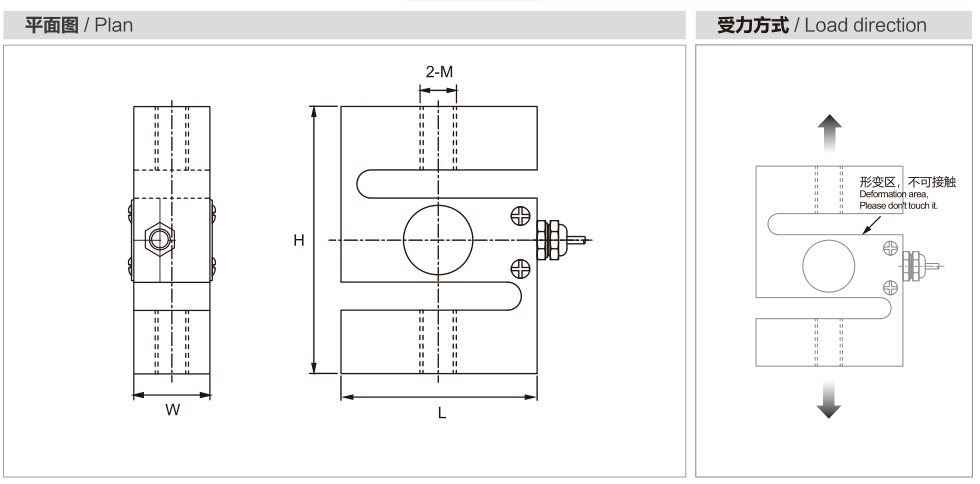

| 型号 Model | 量程(kN) Capacity (kN) | 量程(kg) Capacity (kg) | L | H | W | M |
|---|---|---|---|---|---|---|
| MK201 | 0.05~0.5 | 5~50 | 51 | 64 | 13 | M8×1.25 |
| 1~5 | 100~500 | 51 | 76 | 19.1 | M12×1.75 | |
| 10~20 | 1000~2000 | 54 | 76 | 25.4 | M12×1.75 | |
| 25~50 | 2500~5000 | 76 | 108 | 25.4 | M18×1.5 | |
| 75 | 7500 | 100 | 140 | 32 | M24×2.0 | |
| 100 | 10000 | 126 | 178 | 50 | M30×2.0 | |
| 150~200 | 15000~20000 | 140 | 188 | 60 | M39×2.0 | |
| MK201-T | 0.5 | 50 | 51 | 76 | 19.1 | M12×1.75 |
| 20 | 2000 | 76 | 108 | 25.4 | M20×2.5 | |
| 30 | 3000 | 70 | 86 | 45 | M20×2.5 | |
| 50 | 5000 | 76.2 | 108 | 40 | M20×2.5 |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 S型传感器MK201适用于配料秤、吊钩秤、包装秤，材料力学试验机等设备力值的测量与控制。
