柱式传感器

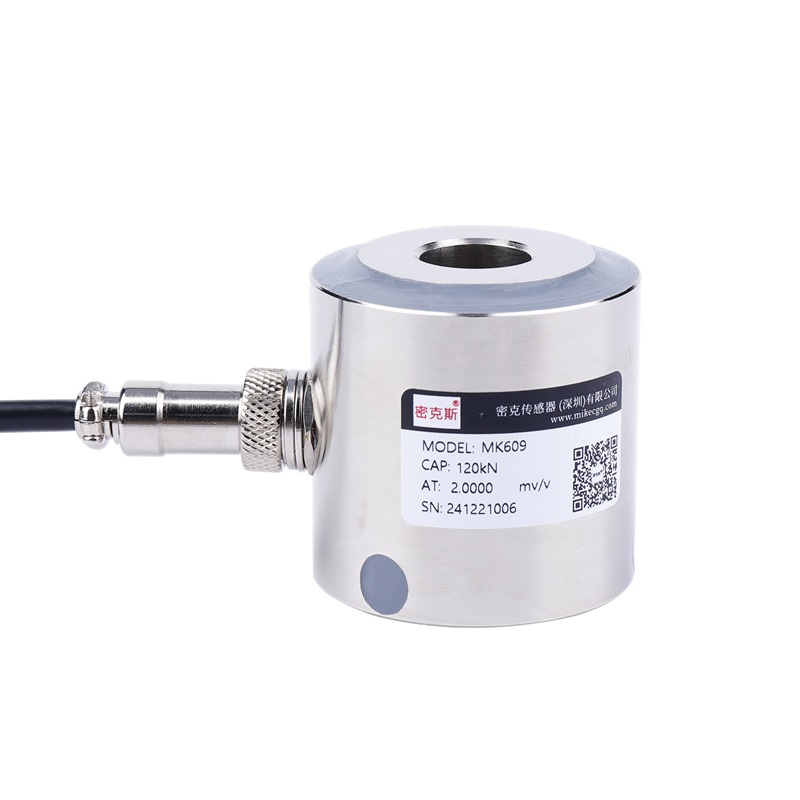

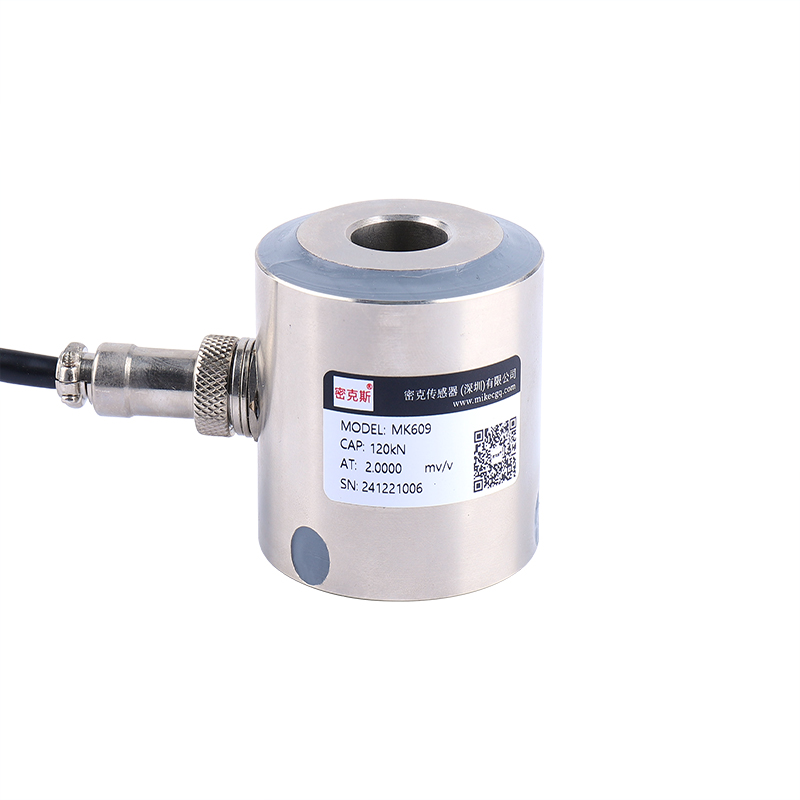

柱式传感器MK609
产品特点：MK609 柱式称重传感器高稳定性，高可靠性。
产品用途：MK609 柱式称重传感器广泛适用于测力、称重及其他力值的测量与控制系统。
额定载荷：120kN，180kN，220kN，260kN，330kN，400kN
| 技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 120kN，180kN，220kN，260kN，330kN，400kN | ||
| 综合精度 Comprehensive accuracy | 0.05; 0.1; 0.2; 0.3%F.S | 温度补偿范围 Temperature compensated range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 1.0–2.0±0.01mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.05%F.S | 输出温度影响 Temperature Effect on Output | <0.02%F.S/10℃ |
| 滞后 Hysteresis | ±0.05%F.S | 零点温度影响 Temperature Effect on Zero | <0.02%F.S/10℃ |
| 重复性 Repeatability | ±0.05%F.S | 输入阻抗 Input impedance | 745±20Ω |
| 蠕变（30分钟） Creep (30 min) | ±0.05%F.S/30min | 输出阻抗 Output impedance | 700±2Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 绝缘电阻 Insulation resistance | ≥2000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V（DC） | 材质 Material | 合金钢 Alloy steel |
| 安全过载 Safe overload | 120%F.S | 防护等级 Protection class | IP66 |
| 极限过载 Limit overload | – | ||
| 接线方式 Cable connection | 红Red: 电源正(E+)，黑Black: 电源负(E-)； 绿Green: 信号正(S+)，白White: 信号负(S-) | ||

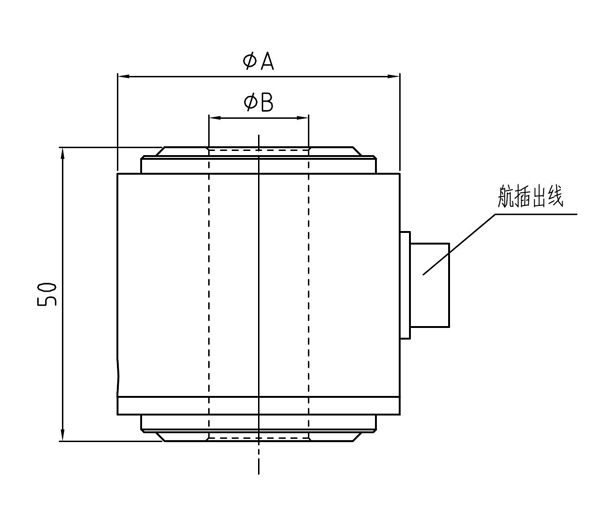

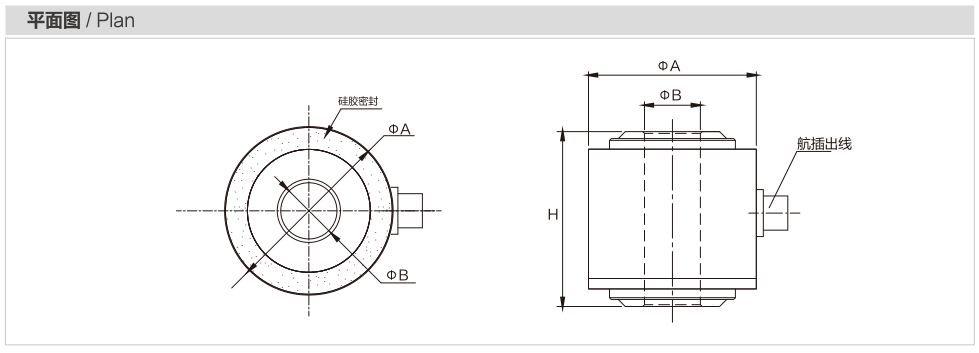

| 尺寸参数 / Size parameter单位: mm | ||||||
|---|---|---|---|---|---|---|
| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | A | B | H | |
| MK609 | 120 | 12 | 48 | 16+0.5-0 | 50 | |
| 180 | 18 | 60 | 21+0.5-0 | 50 | ||
| 220 | 22 | 66 | 23+0.5-0 | 50 | ||
| 260 | 26 | 72 | 25+0.5-0 | 50 | ||
| 330 | 33 | 81 | 28+0.5-0 | 50 | ||
| 400 | 40 | 90 | 31+0.5-0 | 50 | ||
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 柱式传感器MK609适用于测力、称重及其他力值的测量与控制系统。
