柱式传感器MK604

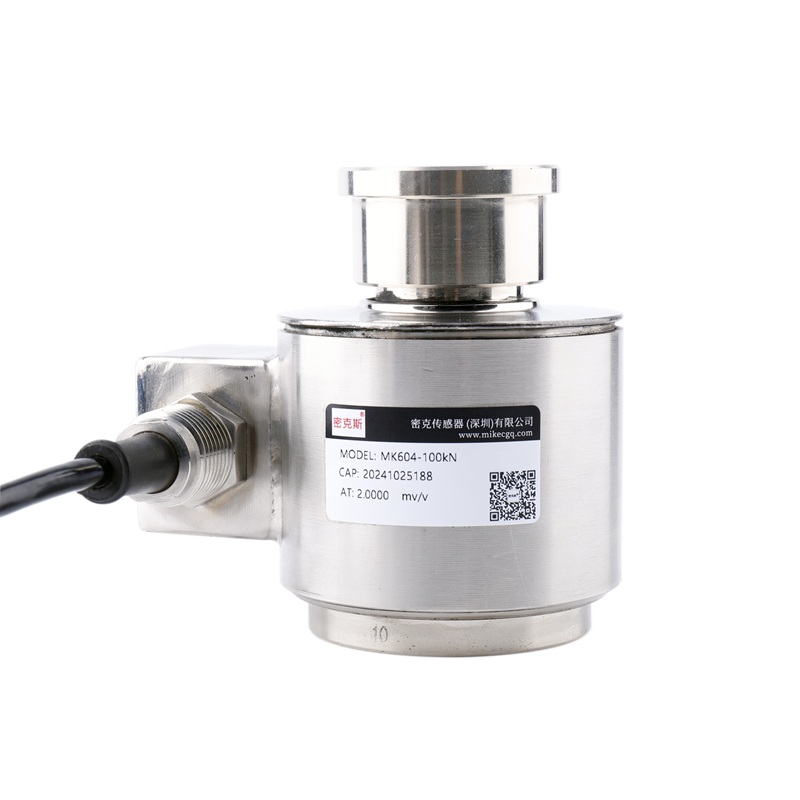

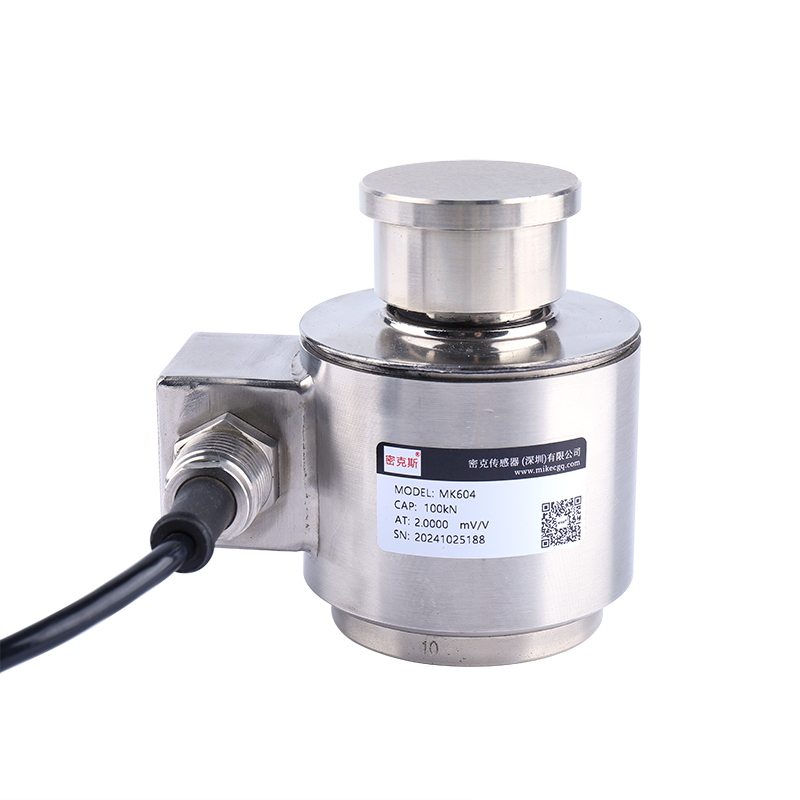

产品名称：MK604柱式称重传感器
产品特点：MK604 柱式称重传感器为全密封结构，采用氩弧焊接，防水、防尘能力达到IP68等级要求。承载方式为上球头压式，动态反应快，防过载能力强，安装容易，使用方便。
产品用途：MK604 柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。
量程：50kN,100kN,300kN,600kN,1000kN,2000kN,3000kN,5000kN,8000kN,10MN；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 50kN, 100kN, 300kN, 600kN, 1000kN, 2000kN, 3000kN, 5000kN, 8000kN, 10MN | ||
| 综合精度 Comprehensive accuracy | ≤0.02，0.05%F.S | 温度补偿范围 Temperature compensated range | -10℃~50℃ |
| 输出灵敏度 Output sensitivity | 1.5–2.0mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.02%F.S | 输出温度影响 Temperature Effect on Output | <0.02%F.S/10℃ |
| 滞后 Hysteresis | ±0.02%F.S | 零点温度影响 Temperature Effect on Zero | <0.02%F.S/10℃ |
| 蠕变（30分钟） Creep (30 min) | ±0.02%F.S/30min | 输入阻抗 Input impedance | 480±20Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 输出阻抗 Output impedance | 450±3Ω |
| 推荐激励电压 Recommended excitation voltage | 5–18V（DC） | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 安全过载 Safe overload | 120%F.S | 材质 Material | 合金钢 Alloy steel |
| 接线方式 Cable connection | 红Red: 电源正(E+), 黑Black: 电源负(E-); 绿Green: 信号正(S+), 白White: 信号负(S-) | ||

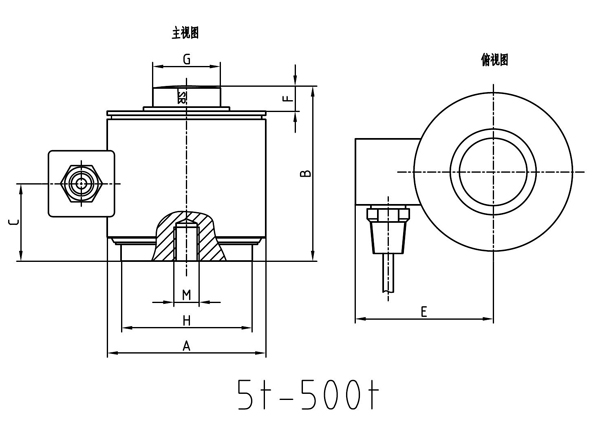

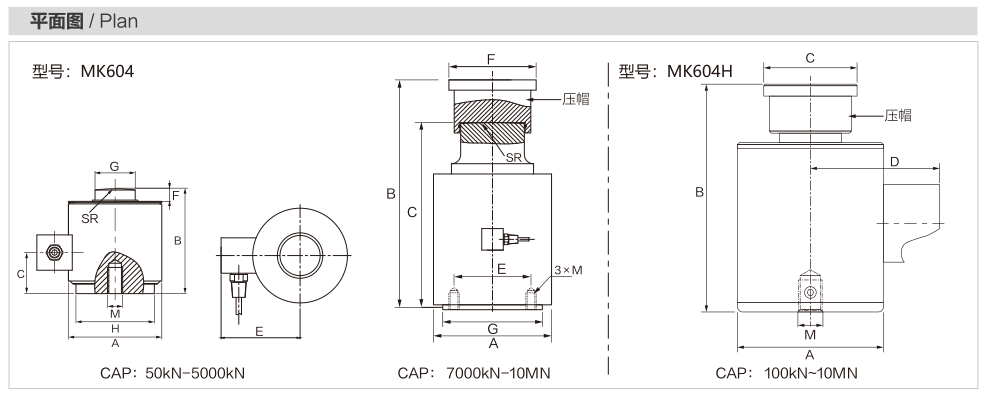

| 尺寸参数 / Size parameter单位：mm | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK604 | ||||||||||||||
| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | A | B | C | E | F | G | H | SR | M (inch) | M (Mm) | DP | |
| MK604 | 50~200 | 5~20 | 75 | 83 | 32.5 | 64 | 10 | 31.8 | 62 | 125 | 1/2–20 | M12×1.75 | 13 | |
| 300~600 | 30~60 | 100.6 | 127 | 54.6 | 86 | 14 | 59 | 88.6 | 152 | 3/4–16 | M18×1.50 | 18 | ||
| 900~2000 | 90~200 | 150.6 | 184.5 | 92 | 108 | 26 | 80 | 134.4 | 400 | 3/4–16 | M20×1.50 | 25 | ||
| 3000 | 300 | 164 | 229 | 92 | 108 | 26 | 93.7 | 148 | 400 | 3/4–16 | M20×1.50 | 25 | ||
| 5000 | 500 | 177 | 304.8 | 117 | 115 | 26 | 139.7 | 165.1 | 1143 | 3/4–16 | M20×1.50 | 32 | ||
| 7000 | 700 | 230 | 410 | 340 | 150 | 170 | 194 | − | 1000 | − | M18 | − | ||
| 10000 | 1000 | 280 | 460 | 380 | 165 | 180 | 220 | − | 1000 | − | M20 | − | ||
| MK604H | ||||||||||||||
| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | A | B | C | D | M (Mm) | DP | ||||||
| MK604H | 100 | 10 | 89 | 142 | 48 | 75 | M12 | 13 | ||||||
| 300 | 30 | 89 | 153 | 55 | 75 | M12 | 18 | |||||||
| 600 | 60 | 101 | 178 | 64 | 81 | M18×1.5 | 25 | |||||||
| 1000 | 100 | 128 | 235 | 87 | 97 | M20×1.5 | 25 | |||||||
| 2000 | 200 | 151 | 240 | 118 | 103 | M20×1.5 | 32 | |||||||
| 3000 | 300 | 164 | 286 | 123 | 115 | M20×1.5 | − | |||||||
| 5000 | 500 | 203 | 370 | 159 | − | 4–M10 | − | |||||||
| 10000 | 1000 | 240 | 435 | 230 | − | 4–M16 | − | |||||||
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 柱式传感器MK604适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。
