柱式传感器

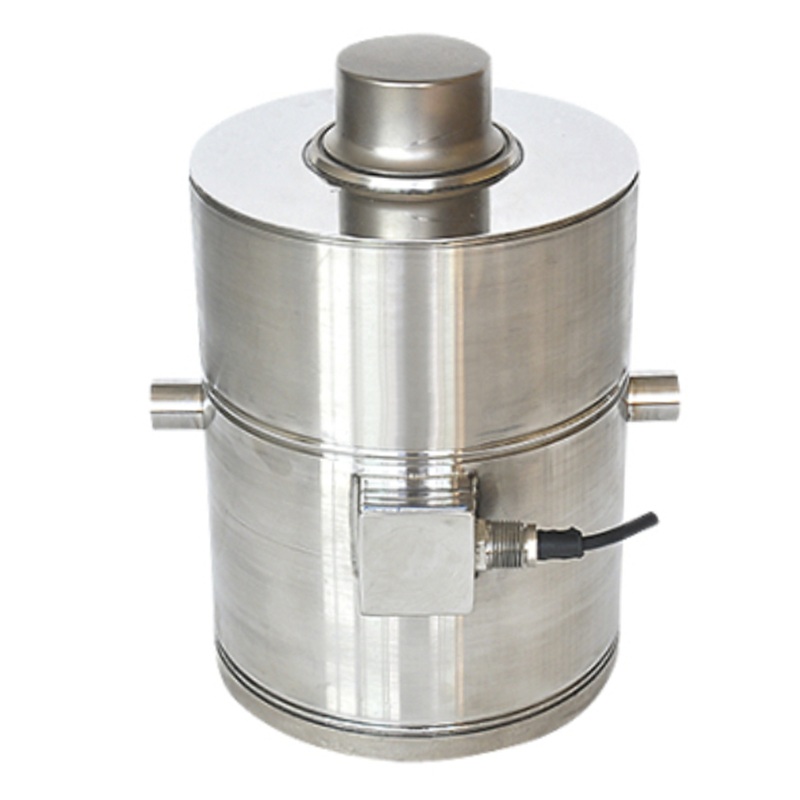

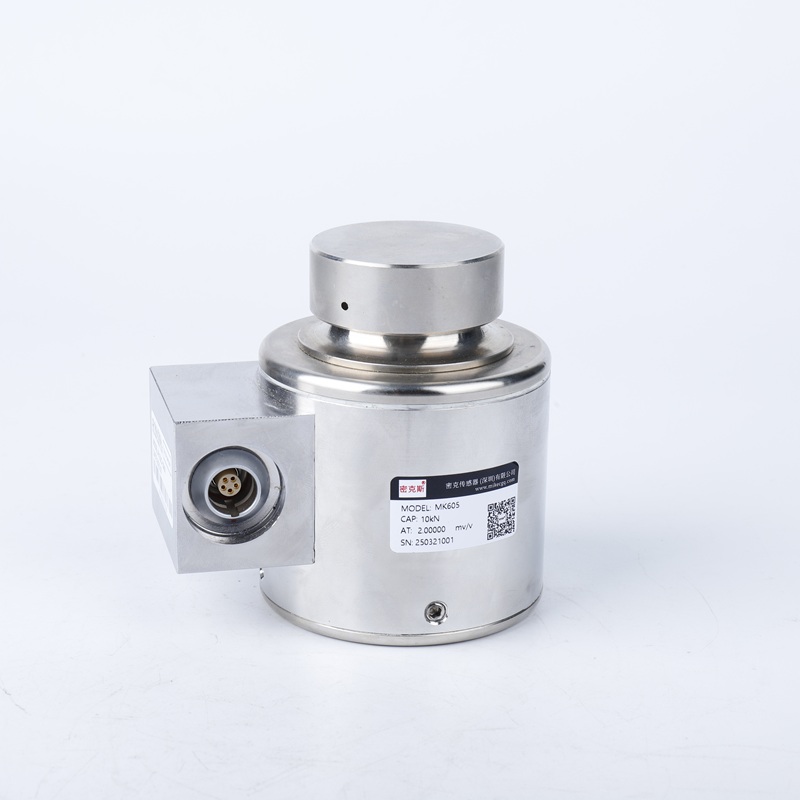

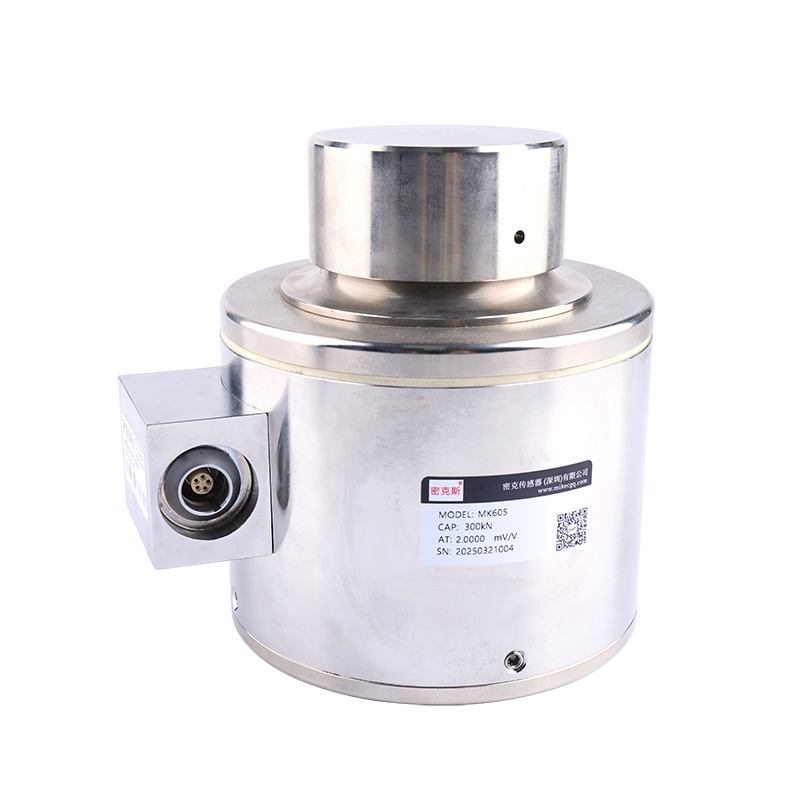

柱式传感器MK605
产品特点：MK605 柱式称重传感器为全密封结构，采用氩弧焊接，防水、防尘能力达到IP68等级要求。承载方式为上球头压式，动态反应快，防过载能力强，安装容易，使用方便。
产品用途：MK605柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。
额定载荷：
MK605-A：100N;500N,1kN,2kN,3kN,5kN;10kN,20kN;50kN；
MK605-B：5kN,10kN,20kN,30kN;50kN,100kN,150kN;300kN;600kN;1000kN；
MK605-C：600kN,1000kN,2000kN,3000kN,5000kN,10MN,20MN,50MN；
技术参数 / Technical parameter | |
|---|---|
| MK605-A 额定载荷 Rated capacity | 100N; 500N, 1kN, 2kN, 3kN, 5kN; 10kN, 20kN; 50kN |
| MK605-B 额定载荷 Rated capacity | 5kN, 10kN, 20kN, 30kN; 50kN, 100kN, 150kN; 300kN; 600kN; 1000kN |
| MK605-C 额定载荷 Rated capacity | 600kN, 1000kN, 2000kN, 3000kN, 5000kN, 10MN, 20MN, 50MN |
| 输出灵敏度 Output Sensitivity | ≤2.0mV/V |
| 非线性 Nonlinearity | ≤0.05%F.S |
| 滞后 Hysteresis | ≤0.03%F.S |
| 重复性 Repeatability | ≤0.03%F.S |
| 蠕变（30分钟） Creep (30 min) | ≤0.03%F.S/30min |
| 零点输出 Zero balance | ±0.005mV/V |
| 推荐激励电压 Recommended excitation voltage | 10V |
| 安全过载 Safe overload | 120%F.S |
| 补偿温度范围 Compensation temperature range | -10℃~40℃ |
| 适用温度范围 Operating temperature range | -20℃~60℃ |
| 温度灵敏度漂移 Temperature Effect on Output | ≤0.05%F.S./10℃ |
| 零点温度影响 Temperature Effect on Zero | ≤0.05%F.S./10℃ |
| 输入电阻 Input impedance | 详情见官网 |
| 输出电阻 Output impedance | 详情见官网 |
| 绝缘电阻 Insulation resistance | ≥5000MΩ / 100VDC |
| 材质 Material | 合金钢 / 不锈钢 Alloy–steel / Stainless steel |
| 防护等级 Protection class | IP67 |
| 电缆线尺寸 Cable size | Φ5.4×4m |
| 接线方式 Wiring methods | 红 Red: 电源正 (E+)， 黑 Black: 电源负 (E–)； 绿 Green: 信号正 (S+)， 白 White: 信号负 (S–) |

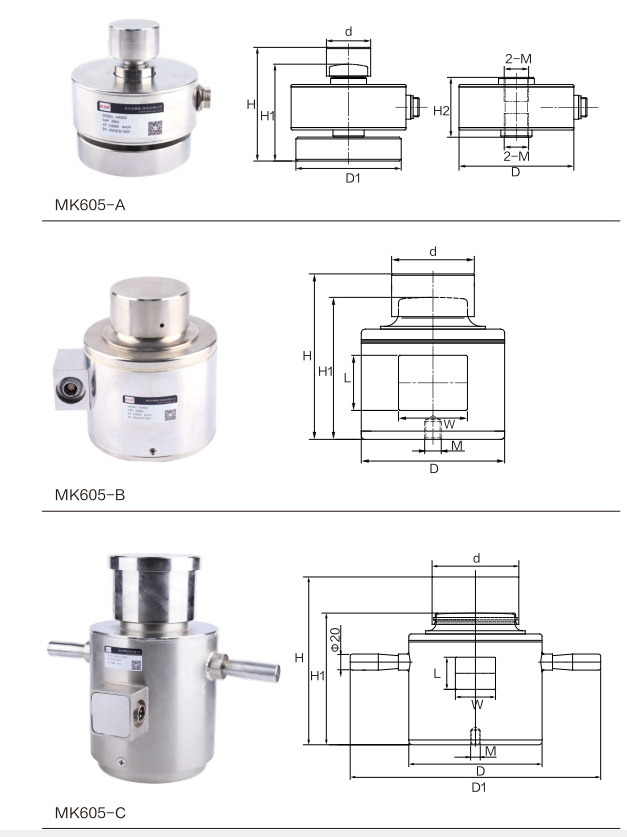

| 尺寸参数 / Size parameter单位：mm | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | D | D1 | d | H | H1 | H2 | L | W | M |
| MK605 – A | 0.1 | 0.01 | 80 | 68 | 25 | 69 | 61 | 46 | − | − | M8 |
| 0.5~5 | 0.05~0.5 | 80 | 68 | 29 | 81 | 64 | 46 | − | − | M10 | |
| 10~20 | 1~2 | 96 | 88 | 37 | 95 | 81 | 50 | − | − | M20×1.5 | |
| 50 | 5 | 104 | 88 | 41 | 108 | 95 | 60 | − | − | M24×2.0 | |
| MK605 – B | 5~30 | 0.5~3 | 76 | − | 50 | 97 | 87 | − | 40 | 50 | M10 |
| 50~150 | 5~15 | 104 | − | 60 | 103 | 61 | − | 40 | 50 | M12 | |
| 300 | 30 | 120 | − | 70 | 140 | 120 | − | 40 | 50 | M12 | |
| 600 | 60 | 138 | − | 84 | 176 | 141 | − | 40 | 50 | M12 | |
| 1000 | 100 | 166 | − | 96 | 209 | 164 | − | 40 | 50 | M12 | |
| MK605 – C | 600 | 60 | 138 | 284 | 84 | 176 | 141 | − | 40 | 50 | M12 |
| 1000 | 100 | 166 | 312 | 108 | 209 | 164 | − | 40 | 50 | M12 | |
| 2000 | 200 | 190 | 336 | 132 | 228 | 178 | − | 40 | 50 | M12 | |
| 3000 | 300 | 159 | 305 | 115 | 210 | 160 | − | 40 | 50 | 4−M10 | |
| 5000 | 500 | 186 | 332 | 152 | 250 | 190 | − | 40 | 50 | 4−M10 | |
| 10MN | 1000 | 260 | 406 | 210 | 350 | 260 | − | 40 | 50 | 4−M16 | |
| 20MN | 2000 | 392 | 538 | 298 | 450 | 320 | − | 40 | 50 | 4−M16 | |
| 尺寸参数仅供参考，请以实物为准 | |||||||||||
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 柱式传感器MK605适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。
