S型传感器

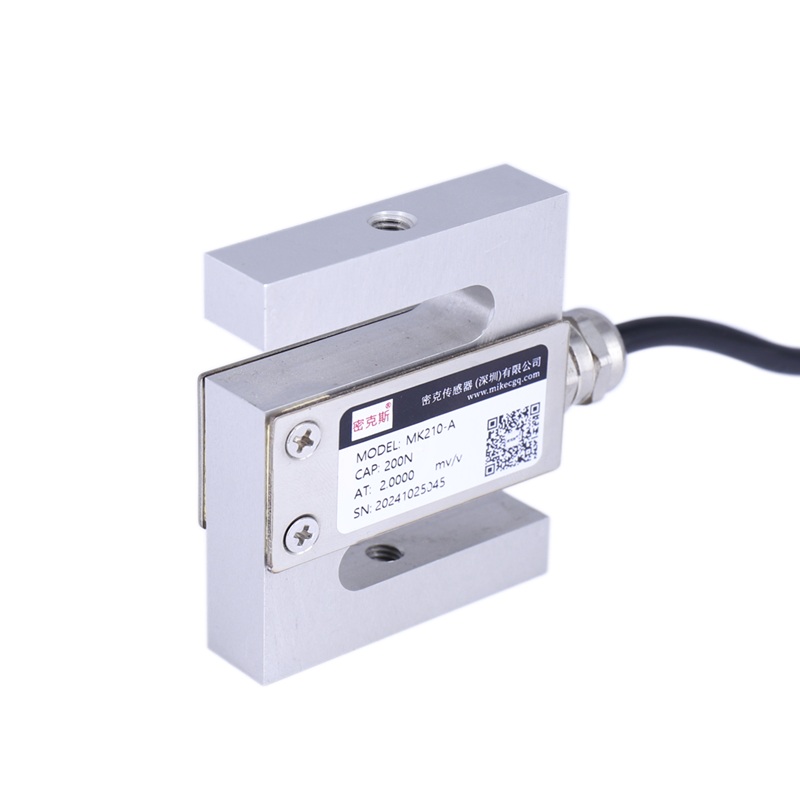

S型传感器MK210-A
产品型号：MK210-A
品牌：密克斯
特点：S型传感器具有结构紧凑、稳定性好、测量范围广、线性度和重复性好等特点。其结构为一条S形弯曲梁，由两个平行的弹性体组成，并在弹性体上安装有电阻应变片，这种设计使得传感器在受到外力作用时能够产生稳定的应变，从而输出准确的测量信号。此外，S型传感器还具有多种输出信号选项，如模拟输出和数字输出，方便用户根据实际需求进行选择。
量程：10N,20N,50N,100N,150N,200N,300N,500N,1000N,2000N；

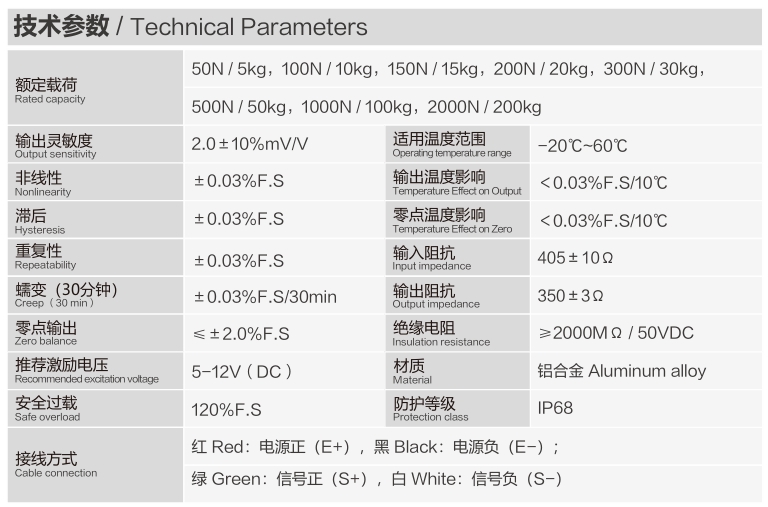

技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 10N, 20N, 50N, 100N, 150N, 200N, 300N, 500N, 1000N, 2000N | ||
| 输出灵敏度 Output sensitivity | 2.0±10%mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.03%F.S | 输出温度影响 Temperature Effect on Output | <0.03%F.S/10℃ |
| 滞后 Hysteresis | ±0.03%F.S | 零点温度影响 Temperature Effect on Zero | <0.03%F.S/10℃ |
| 重复性 Repeatability | ±0.03%F.S | 输入阻抗 Input impedance | 405±10Ω |
| 蠕变（30分钟） Creep (30min) | ±0.03%F.S/30min | 输出阻抗 Output impedance | 350±3Ω |
| 零点输出 Zero balance | ≤±2.0%F.S | 绝缘电阻 Insulation resistance | ≥2000MΩ / 50VDC |
| 推荐激励电压 Recommended excitation voltage | 5-12V(DC) | 材质 Material | 铝合金 Aluminum alloy |
| 安全过载 Safe overload | 120%F.S | 防护等级 Protection class | IP68 |
| 接线方式 Cable connection | 红Red: 电源正(E+), 黑Black: 电源负(E-); 绿Green: 信号正(S+), 白White: 信号负(S-) | ||

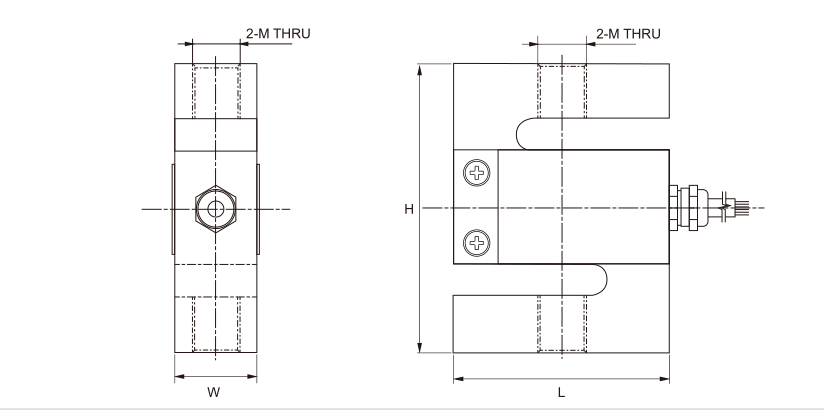

| 型号 Model | 量程(N) Capacity (N) | 量程(kg) Capacity (kg) | H | L | W | M |
|---|---|---|---|---|---|---|
| MK210-A | 50/100/150/200 | 5/10/15/20 | 63.5 | 50.8 | 12.7 | M6×1.0 |
| 300/500/1000/2000 | 30/50/100/200 | 76.2 | 50.8 | 25.4 | M12×1.75 |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 S型传感器MK210-A广泛应用于多个领域。在材料试验机中，它可以用来测量材料的拉力、压力或重量，实现材料的性能测试和分析。此外，在吊钩秤、配料秤、小型料斗和包装秤等设备中，S型传感器也发挥着重要作用，用于测量物料的重量，实现自动化的称重控制和管理。同时，它还被广泛应用于机械制造、汽车工业、航空航天、化工仪表、医疗仪器等领域，帮助实现生产过程的智能化、精密化和高效化。
