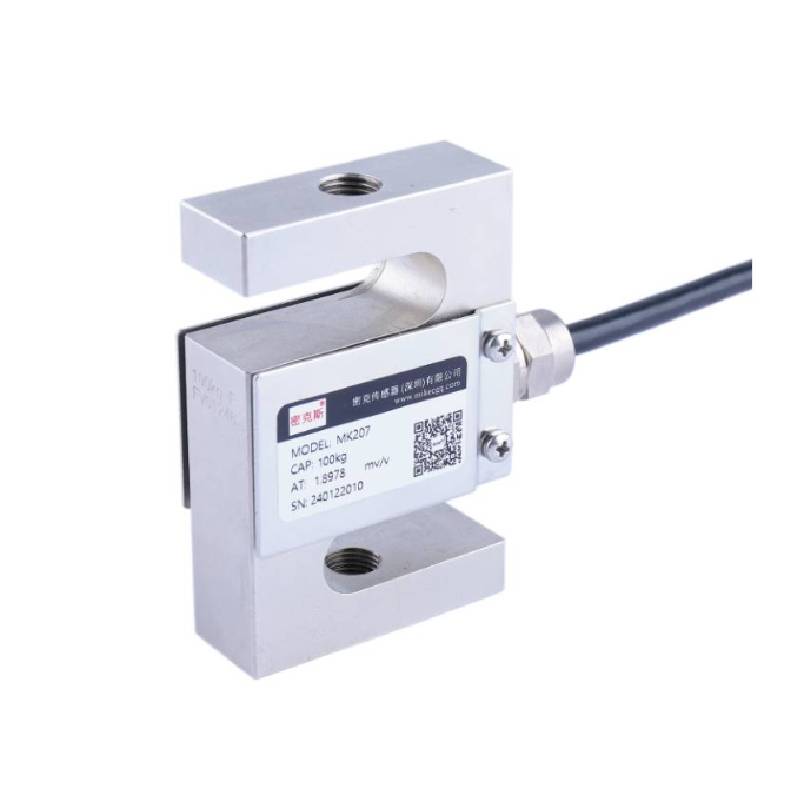

S型传感器
产品特点：MK207方S型拉压传感器承受拉、压外力均可，输出对称性好，结构紧凑、安装方便、规格齐全。
产品用途：MK207 方S型拉压传感器适用于制造机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等。
量程：50kg，100kg，200kg，300kg，500kg，1000kg，2000kg，3000kg；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 50kg, 100kg, 200kg, 300kg, 500kg, 1000kg, 2000kg, 3000kg | ||
| 综合精度 Comprehensive accuracy | C3 / C5 | 温度补偿范围 Temp. compensated range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 2.0±0.2%mV/V | 工作温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.03%F.S | 输出温度影响 Temperature Effect on Output | <0.05%F.S/10℃ |
| 滞后 Hysteresis | ±0.02%F.S | 零点温度影响 Temperature Effect on Zero | <2%F.S/10℃ |
| 重复性 Repeatability | ±0.03%F.S | 输入阻抗 Input impedance | 384±5Ω |
| 蠕变（30分钟） Creep (30min) | ±0.02%F.S/30min | 输出阻抗 Output impedance | 350±3Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 5-15V(DC) | 防护等级 Protection class | Cap. ≤1000kg: 硅胶密封/IP66 Cap. ≥2t: 激光焊接/IP68 |
| 安全过载 Safe overload | 120%F.S | ||
| 材质 Material | 合金钢 Alloy steel | ||
| 接线方式 Cable connection | 绿Green: 电源正(E+), 黑Black: 电源负(E-); 白White: 信号正(S+), 红Red: 信号负(S-) | ||

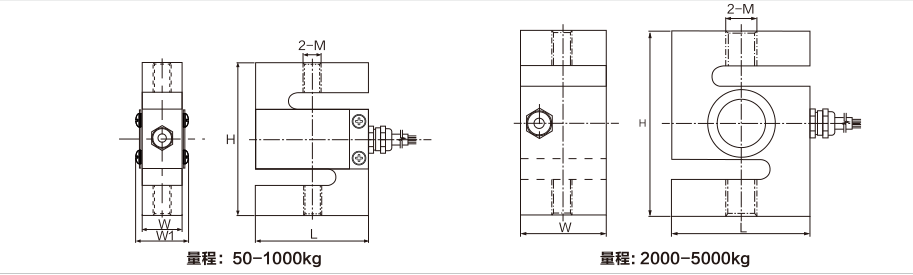

| 型号 Model | 量程(kN) Capacity (kN) | 量程(kg) Capacity (kg) | L | H | W | W1 | M |
|---|---|---|---|---|---|---|---|
| MK207 | 0.5~2 | 50~200 | 50.8 | 76.2 | 18.5 | 24.5 | M10×1.0 |
| 3 | 300 | 50.8 | 76.2 | 24.4 | 30.4 | M10×1.0 | |
| 5 | 500 | 50.8 | 76.2 | 24.4 | 30.4 | M12×1.0 | |
| 10 | 1000 | 50.8 | 76.2 | 36 | 42 | M12×1.0 | |
| 20 | 2000 | 70 | 86 | 45 | – | M16×1.5 | |
| 30 | 3000 | 80 | 100 | 50 | – | M18×1.5 | |
| 50 | 5000 | 92 | 130 | 58 | – | M20×2.0 |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 MK207 方S型拉压传感器适用于制造机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等。
