S型传感器

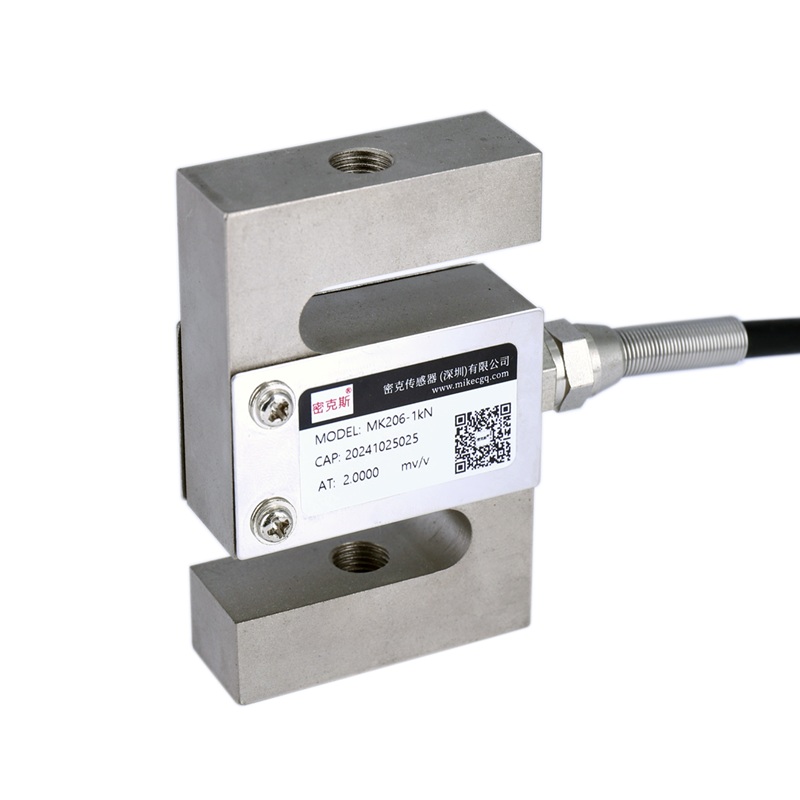

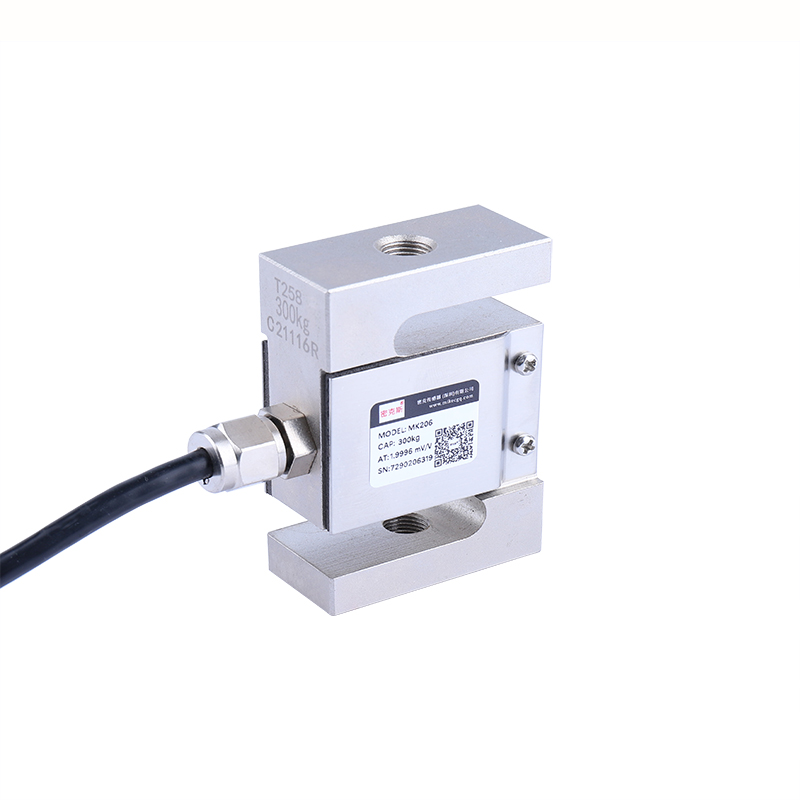

S型传感器MK206
产品特点：MK206方S型拉压传感器结构紧凑，综合精度高，长期稳定性好，优质合金钢，表面镀镍处理。
产品用途：MK206 方S型拉压传感器适用于吊钩秤、配料称重控制、机械衡的机电改造。
量程：500N/50kg,1kN/100kg,2kN/200kg,3kN/300kg,5kN/500kg,10kN/1t,20kN/2t,30kN/3t,50kN/5t；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 500N / 50kg, 1kN / 100kg, 2kN / 200kg, 3kN / 300kg, 5kN / 500kg, 10kN / 1t, 20kN / 2t, 30kN / 3t, 50kN / 5t | ||
| 输出灵敏度 Output sensitivity | 2.0±0.2%mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.02%F.S | 输出温度影响 Temperature Effect on Output | <0.017%F.S/10℃ |
| 滞后 Hysteresis | ±0.02%F.S | 零点温度影响 Temperature Effect on Zero | <0.014%F.S/10℃ |
| 重复性 Repeatability | ±0.02%F.S | 输入阻抗 Input impedance | 385±15Ω |
| 蠕变（30分钟） Creep (30min) | ±0.02%F.S/30min | 输出阻抗 Output impedance | 350±3Ω |
| 零点输出 Zero balance | ≤±1.5%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V(DC) | 材质 Material | 合金钢 Alloy steel |
| 安全过载 Safe overload | 120%F.S | ||
| 接线方式 Cable connection | 绿Green: Exc+(激励正), 黑Black: Exc-(激励负); 白White: Sig+(信号正), 红Red: Sig-(信号负); 黄Yellow: Exn+(反馈正), 蓝Blue: Exn-(反馈负); 长黄线Yellow-Long: Shield(屏蔽线) | ||

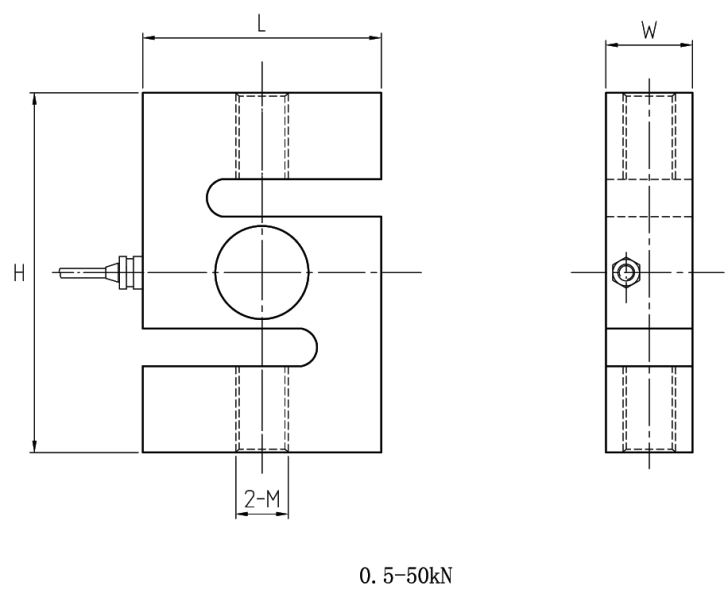

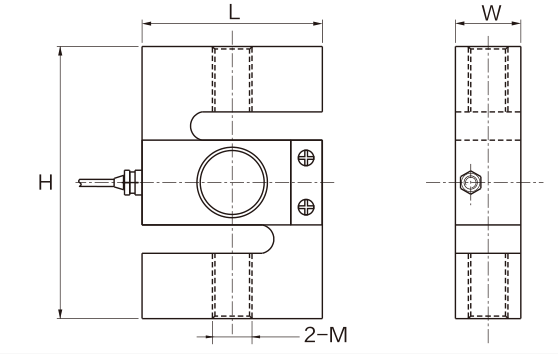

| MK206 外形尺寸参数表 | ||||||
|---|---|---|---|---|---|---|
| 型号 Model | 量程(kN) Capacity (kN) | 量程(kg) Capacity (kg) | H | L | W | M |
| MK206 | 0.5~2 | 50~200 | 77 | 50.8 | 18.5 | M10×1.0 |
| 3 | 300 | 77 | 50.8 | 24.4 | M10×1.0 | |
| 5 | 500 | 77 | 50.8 | 24.4 | M12×1.0 | |
| 7~15 | 700~1500 | 77 | 50.8 | 36 | M12×1.0 | |
| 20 | 2000 | 86 | 70 | 45 | M16×1.5 | |
| 30 | 3000 | 100 | 80 | 50 | M18×1.5 | |
| 50 | 5000 | 130 | 92 | 58 | M20×2.0 | |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 S型传感器MK206适用于吊钩秤、配料称重控制、机械衡的机电改造。
