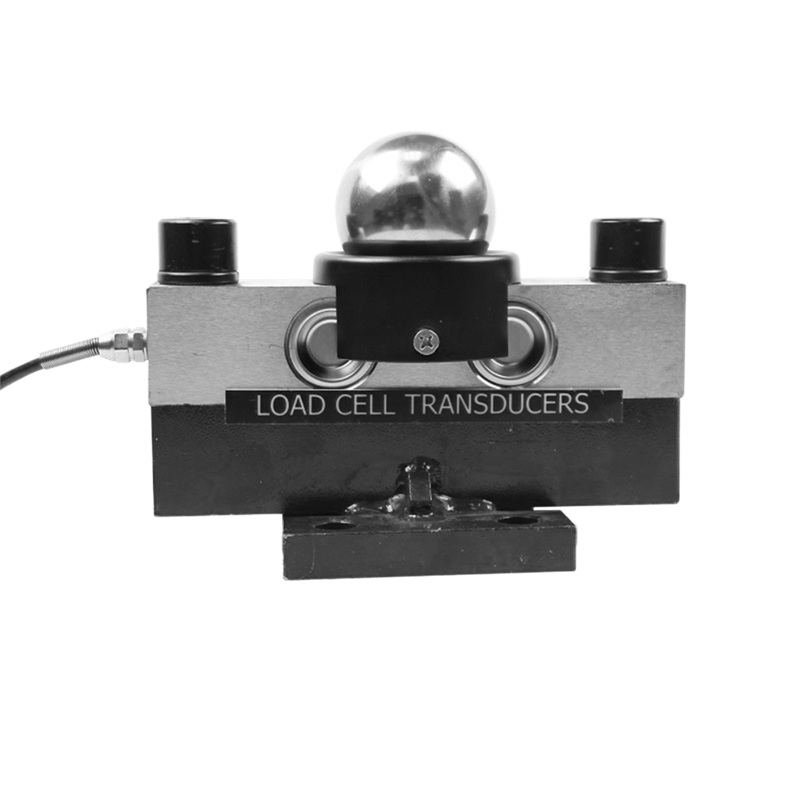

桥式传感器MK1101
产品型号：桥式传感器MK1101
品牌：密克斯
产品特点:MK1101桥式称重传感器采用钢球、压头结构可自动复位和调心。高精度、高可靠性、稳定性好；安装方便、互换性好。有良好的防潮密封，适应恶劣工作环境。
产品用途：MK1101桥式称重传感器可用于电子汽车衡，轨道衡，料斗秤及各种专用衡器适用于重量、力值测量的各个领域。
量程：50kN,100kN,300kN,400kN,500kN；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 50kN, 100kN, 300kN, 400kN, 500kN | ||
| 综合精度 Comprehensive accuracy | 0.02%F.S | 温度补偿范围 Temperature compensated range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 2.0mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 蠕变（30分钟） Creep (30 min) | ±0.02%F.S/30min | 输出温度影响 Temperature Effect on Output | ±0.02%F.S/10℃ |
| 零点输出 Zero balance | ≤±1%F.S | 零点温度影响 Temperature Effect on Zero | ±0.02%F.S/10℃ |
| 推荐激励电压 Recommended excitation voltage | 9~12VDC | 输入阻抗 Input impedance | 780±10Ω |
| 最大输入电压 Max. input voltage | 20V（DC） | 输出阻抗 Output impedance | 701±2Ω |
| 安全过载 Safe overload | 120%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 极限过载 Limit overload | – | 防护等级 Protection class | IP67 |
| 材质 Material | 合金钢 Alloy steel | ||
| 接线方式 Cable connection | 红Red：电源正 (E+)，黑Black：电源负 (E-)； 绿Green：信号正 (S+)，白White：信号负 (S-) | ||

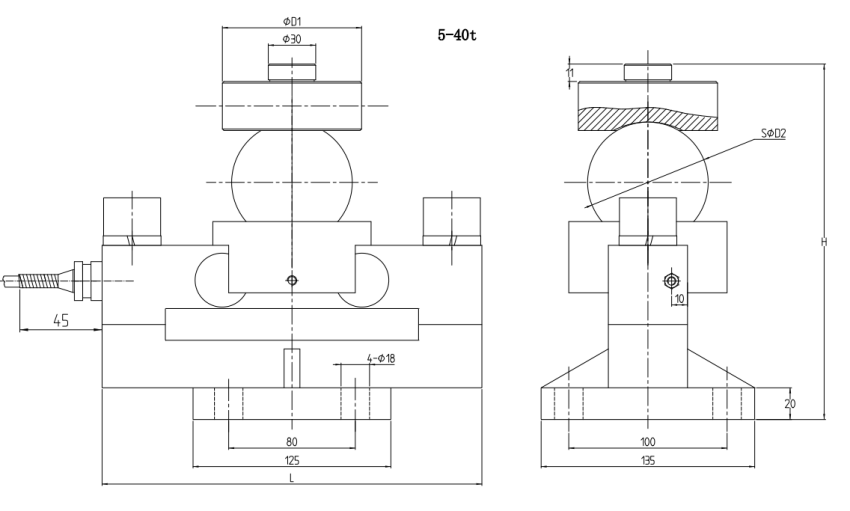

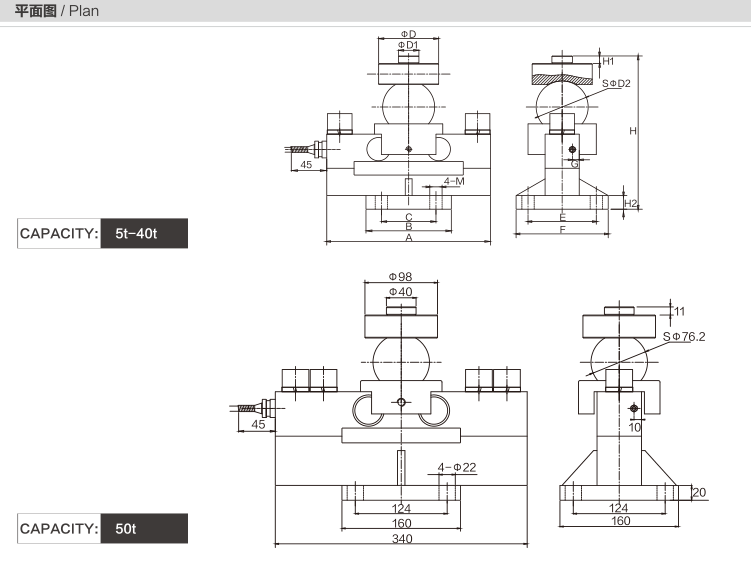

| 型号 Model | 量程(kN) Capacity (kN) | A | B | C | D | D1 | D2 | E | F | G | H | H1 | H2 | M | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK11101 | 50 | 5 | 224 | 125 | 80 | 68 | 30 | 50.8 | 100 | 135 | 10 | 168.8 | 111 | 20 | Φ18 |
| 100~300 | 10~30 | 240 | 125 | 80 | 85-88 | 30 | 76.2 | 100 | 135 | 10 | 224.7 | 111 | 20 | Φ18 | |
| 400 | 40 | 240 | 125 | 80 | 88 | 30 | 76.2 | 100 | 135 | 10 | 230.7 | 111 | 20 | Φ18 | |

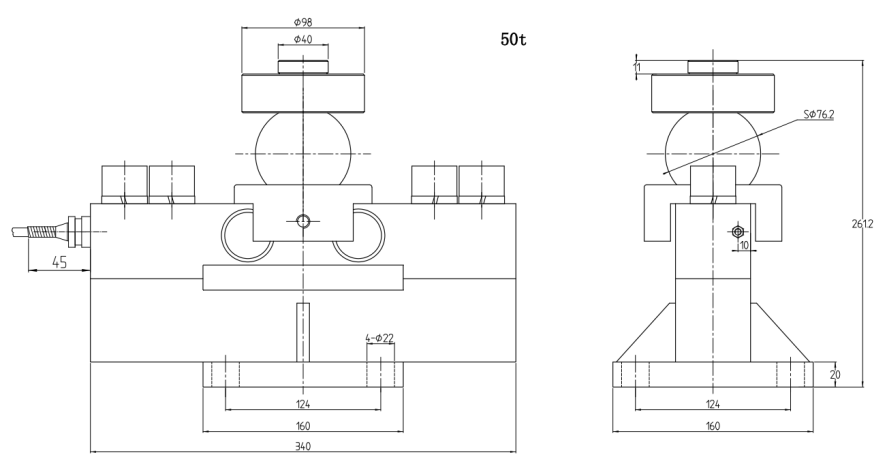

| 500 | 50 | 340 | 160 | 124 | 98 | 40 | 76.2 | 124 | 160 | 10 | 261.2 | 111 | 20 | Φ22 |
桥式传感器作为现代工业测量领域的核心部件，主要基于惠斯通电桥原理，通过双剪切梁或弯曲梁结构来精准感知物理量的变化。凭借其卓越的抗偏载能力、高线性度以及极其稳定的输出特性，它已成为解决重载、静态及恶劣环境下测量难题的首选方案。
在交通与物流行业，桥式传感器是各类大型电子衡器的“心脏”。它被广泛应用于汽车衡、轨道衡、轴重秤以及高等级公路的计重收费系统中。无论是满载的货运卡车还是高速运行的列车，桥式传感器都能凭借其强大的承载力和自动复位功能，在户外温差大、易受侧向力冲击的环境中提供精准可靠的重量数据。
在工业自动化与过程控制领域，它是保障生产安全与效率的关键。在化工、建材及食品加工等行业，桥式传感器被大量集成于料斗秤、仓储秤、配料秤以及罐装秤等设备中。其高精度的测量能力确保了物料配比的绝对准确，而全密封的封装工艺（通常可达IP67/IP68防护等级）则使其能从容应对粉尘、潮湿甚至具有腐蚀性的工业环境。
此外，随着新能源与智能电网的飞速发展，桥式传感器的应用边界也在不断拓宽。在氢能产业链中，它被用于储氢瓶阀座及电堆压装工艺的精密力值测量；在大型储能电站与特高压输电工程中，它则肩负着监测储能罐荷重状态以及绝缘子串拉力的重要使命，为新型电力系统的安全稳定运行提供着不可或缺的数据支撑。
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 桥式传感器MK1101 可用于电子汽车衡，轨道衡，料斗秤及各种专用衡器适用于重量、力值测量的各个领域。
