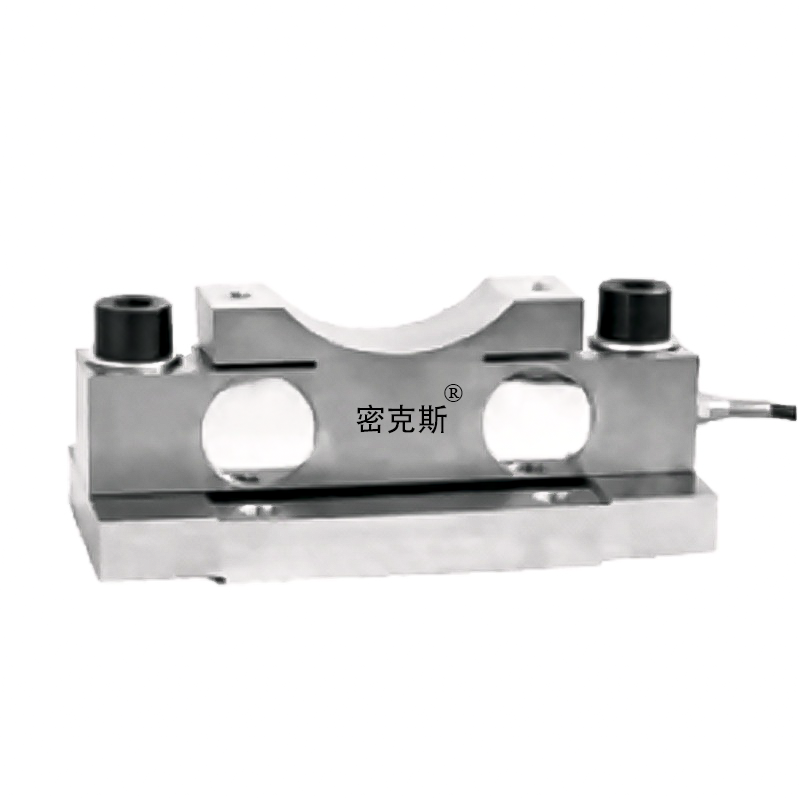

桥式传感器MK1102
产品型号：桥式传感器MK1102
品牌：密克斯
量程：30kN(3t),50kN(5t),100kN(10t),150kN(15t),200kN(20t)
产品特点:MK1102桥式称重传感器采用中心连接的鱼背式承载方式，具有自动复位功能，安装方便。
产品用途：MK1102桥式称重传感器可用于钢包秤、天车秤的力值测量与控制。

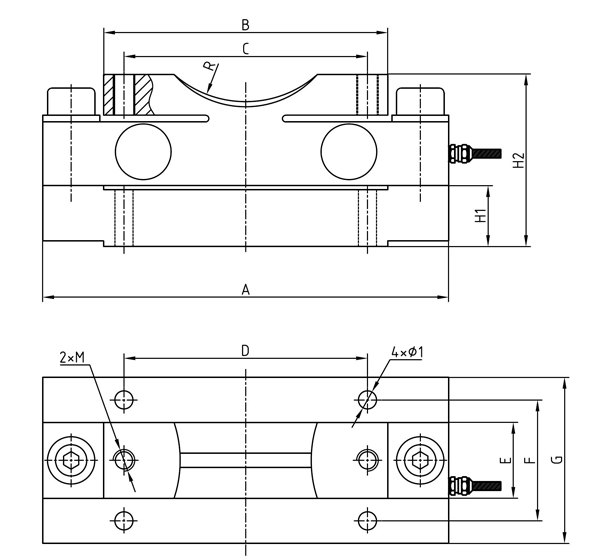

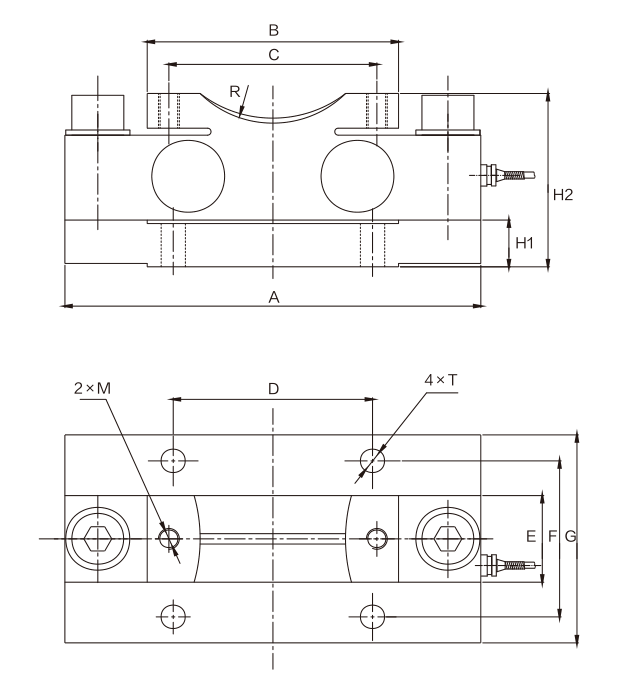

尺寸参数 / Size parameter（单位：mm） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | A | B | C | D | E | F | G | H1 | H2 | M | R深 | T |
| MK1102 | 50 | 5 | 240 | 145 | 120 | 115 | 50 | 90 | 120 | 27 | 100 | M12 | 60深18 | Φ14 |
| 100~200 | 10~20 | 300 | 210 | 180 | 170 | 56 | 100 | 135 | 41 | 127 | M16 | 83深20 | Φ18 | |
| 技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 30kN(3t), 50kN(5t), 100kN(10t), 150kN(15t), 200kN(20t) | ||
| 综合精度 Comprehensive accuracy | 0.02%F.S | 温度补偿范围 Temperature compensated range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 1.0~2.0mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | – | 输出温度影响 Temperature Effect on Output | <±0.02%F.S/10℃ |
| 滞后 Hysteresis | – | 零点温度影响 Temperature Effect on Zero | <±0.02%F.S/10℃ |
| 重复性 Repeatability | – | 输入阻抗 Input impedance | 380±10Ω |
| 蠕变（30分钟） Creep (30 min) | ±0.02%F.S/30min | 输出阻抗 Output impedance | 350±3Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V（DC） | 材质 Material | 合金钢 Alloy steel |
| 安全过载 Safe overload | 120%F.S | 防护等级 Protection class | – |
| 极限过载 Limit overload | – | ||
| 接线方式 Cable connection | 红Red：电源正 (E+)，黑Black：电源负 (E-)； 绿Green：信号正 (S+)，白White：信号负 (S-) | ||
桥式传感器作为现代工业测量领域的核心部件，主要基于惠斯通电桥原理，通过双剪切梁或弯曲梁结构来精准感知物理量的变化。凭借其卓越的抗偏载能力、高线性度以及极其稳定的输出特性，它已成为解决重载、静态及恶劣环境下测量难题的首选方案。
在交通与物流行业，桥式传感器是各类大型电子衡器的“心脏”。它被广泛应用于汽车衡、轨道衡、轴重秤以及高等级公路的计重收费系统中。无论是满载的货运卡车还是高速运行的列车，桥式传感器都能凭借其强大的承载力和自动复位功能，在户外温差大、易受侧向力冲击的环境中提供精准可靠的重量数据。
在工业自动化与过程控制领域，它是保障生产安全与效率的关键。在化工、建材及食品加工等行业，桥式传感器被大量集成于料斗秤、仓储秤、配料秤以及罐装秤等设备中。其高精度的测量能力确保了物料配比的绝对准确，而全密封的封装工艺（通常可达IP67/IP68防护等级）则使其能从容应对粉尘、潮湿甚至具有腐蚀性的工业环境。
此外，随着新能源与智能电网的飞速发展，桥式传感器的应用边界也在不断拓宽。在氢能产业链中，它被用于储氢瓶阀座及电堆压装工艺的精密力值测量；在大型储能电站与特高压输电工程中，它则肩负着监测储能罐荷重状态以及绝缘子串拉力的重要使命，为新型电力系统的安全稳定运行提供着不可或缺的数据支撑。
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 桥式传感器MK1102 可用于钢包秤、天车秤的力值测量与控制。
