柱式传感器

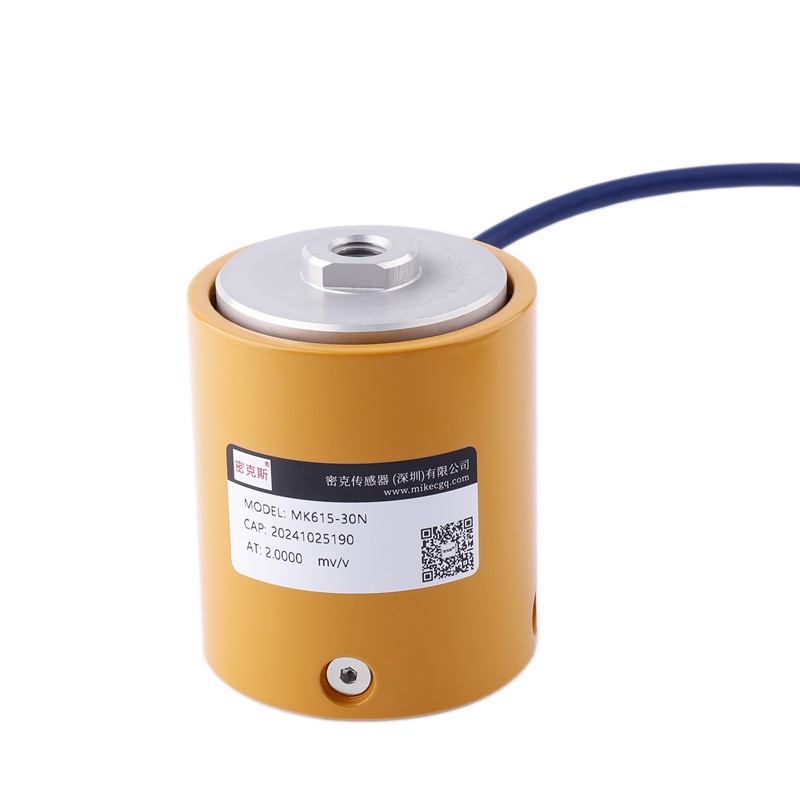

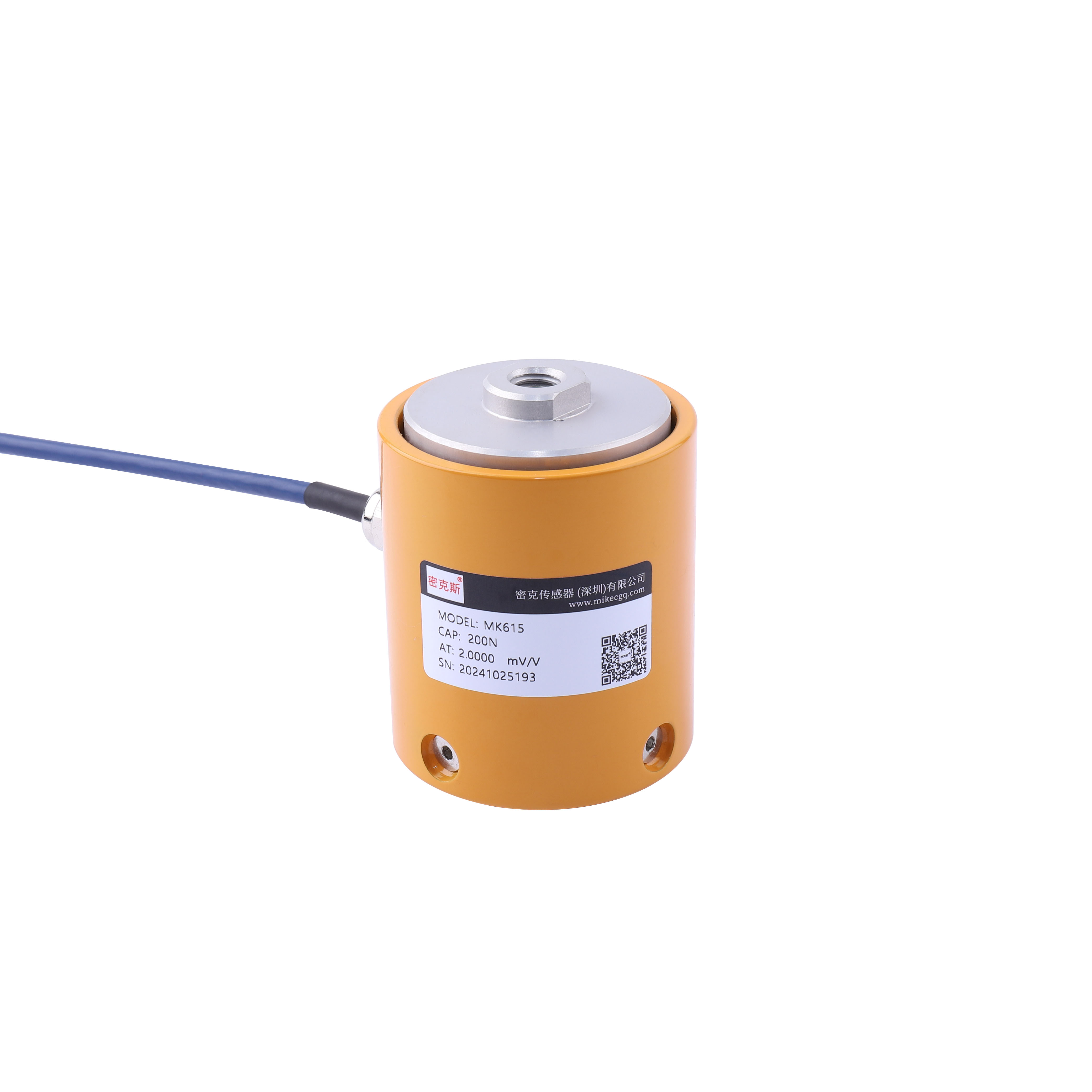

柱式称重传感器MK615
产品特点：柱式称重传感器高稳定性，高可靠性。
产品用途：MK615柱式称重传感器广泛适用于测力、称重及其他力值的测量与控制系统、材料试验机等
额定载荷：
MK615:10N,20N,30N,50N,100N,200N,500N,1kN,2kN,2.5kN,5kN;10kN,20kN,30kN,50kN；
MK615-T:20N,30N,50N,100N,200N,500N,1kN,2kN；
| 技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | MK615: 10N, 20N, 30N, 50N, 100N, 200N, 500N, 1kN, 2kN, 2.5kN, 5kN; 10kN, 20kN, 30kN, 50kN MK615-T: 20N, 30N, 50N, 100N, 200N, 500N, 1kN, 2kN | ||
| 综合精度 Comprehensive accuracy | 0.05，0.1，0.2，0.3%F.S | 温度补偿范围 Temperature compensated range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 2.0±0.01mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.03%F.S | 输出温度影响 Temperature Effect on Output | <0.05%F.S/10℃ |
| 滞后 Hysteresis | ±0.03%F.S | 零点温度影响 Temperature Effect on Zero | <0.05%F.S/10℃ |
| 重复性 Repeatability | ±0.03%F.S | 输入阻抗 Input impedance | 380±20Ω |
| 蠕变（30分钟） Creep (30 min) | ±0.03%F.S/30min | 输出阻抗 Output impedance | 351±3Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V（DC） | 材质 Material | 铝合金 Al-Alloy（10N~5kN）；合金钢 Alloy steel（10kN~50kN） |
| 安全过载 Safe overload | 120%F.S | ||
| 接线方式 Cable connection | 红Red: 电源正(E+)，黑Black: 电源负(E-)； 绿Green: 信号正(S+)，白White: 信号负(S-) | ||

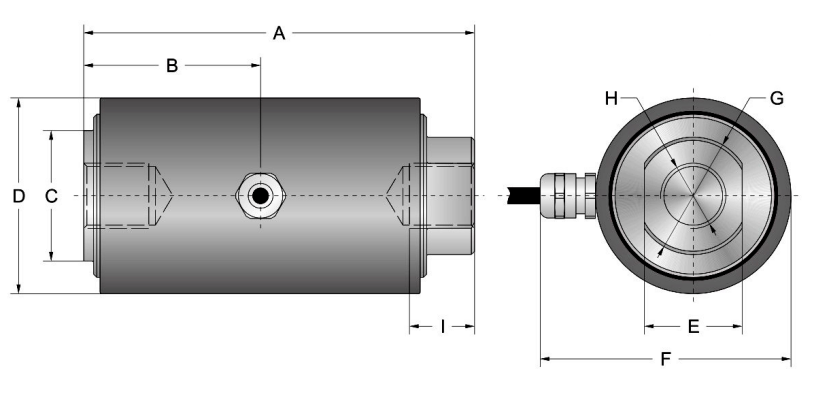

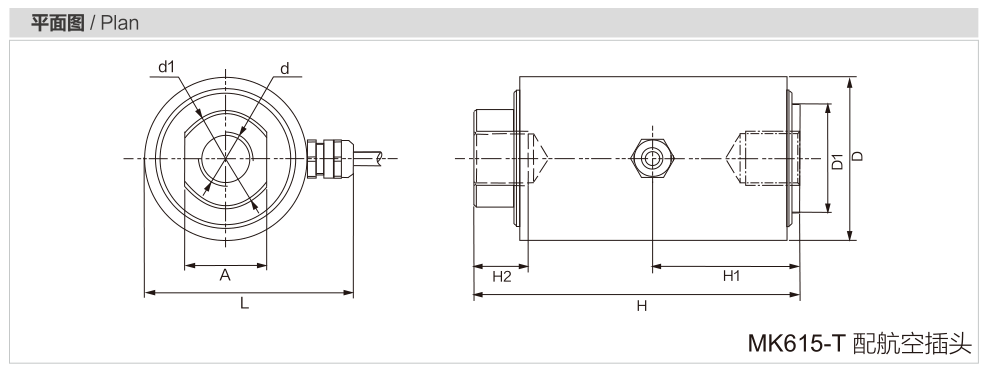

| 尺寸参数 / Size parameter单位: mm | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 Model | 量程(kN) Capacity (kN) | 量程(kg) Capacity (kg) | A | D | D1 | d | d1 | H | H1 | H2 | L | |
| MK615 | 0.01~5 | 1~500 | 17 | Φ60 | Φ40 | M10×1.5 | Φ20 | 80 | 39 | 12 | 77 | |
| 10~50 | 1000~5000 | 30 | Φ60 | Φ40 | M20×1.5 | Φ36 | 120 | 51 | 20 | 77 | ||
| MK615-T | 0.02~5 | 2~500 | 17 | Φ60 | Φ40 | M8×1.25 | Φ20 | 80 | 39 | 12 | 77 | |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 柱式称重传感器MK615适用于测力、称重及其他力值的测量与控制系统、材料试验机等
