柱式传感器

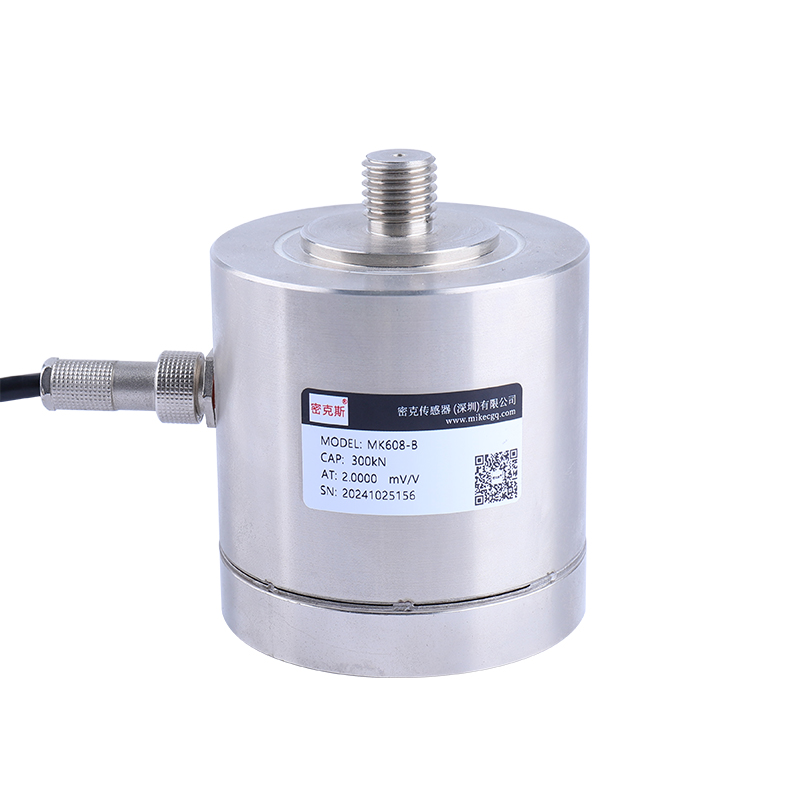

柱式传感器MK608-B
产品型号：柱式传感器MK608-B
品牌：密克斯
特点：柱式传感器是一种广泛应用的测量仪器，能够精确测量柱状物体的高度、压力、温度等物理量。
量程：30kN(3t),50kN(5t),100kN(10t)；200kN(20t),300kN(30t),500kN(50t),600kN(60t)
| 技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 30kN(3t), 50kN(5t), 100kN(10t); 200kN(20t), 300kN(30t), 500kN(50t), 600kN(60t) | ||
| 综合精度 Comprehensive accuracy | ≤0.1%F.S | 温度补偿范围 Temperature compensated range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 1.0–1.5mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.02%F.S | 输出温度影响 Temperature Effect on Output | <0.1%F.S/10℃ |
| 滞后 Hysteresis | ±0.02%F.S | 零点温度影响 Temperature Effect on Zero | <0.1%F.S/10℃ |
| 重复性 Repeatability | ±0.02%F.S | 输入阻抗 Input impedance | 380±20Ω |
| 蠕变（30分钟） Creep (30 min) | ±0.10%F.S/30min | 输出阻抗 Output impedance | 350±3Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 绝缘电阻 Insulation resistance | ≥2000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V（DC） | 材质 Material | 合金钢 Alloy steel |
| 安全过载 Safe overload | 120%F.S | 防护等级 Protection class | IP68 |
| 接线方式 Cable connection | 红Red: 电源正(E+)，黑Black: 电源负(E-)； 绿Green: 信号正(S+)，白White: 信号负(S-) | ||

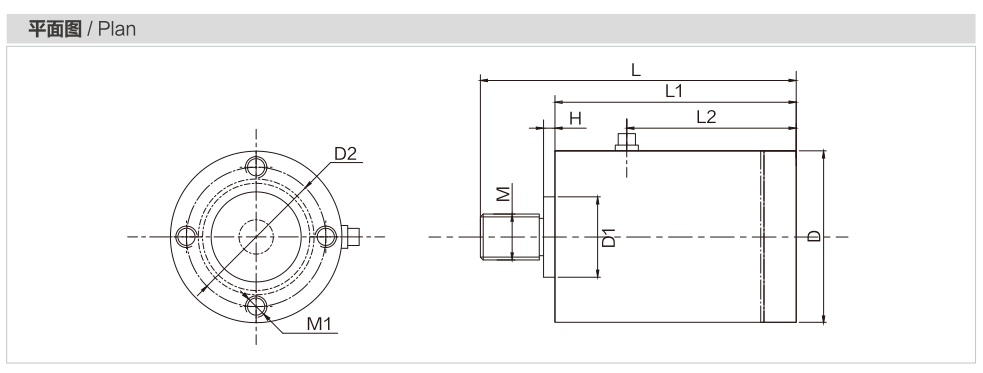

| 尺寸参数 / Size parameter单位: mm | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 Model | 子型号 | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | D | D1 | D2 | L | L1 | L2 | H | M1 | M |
| MK608 | – | 30~100 | 3~10 | 60 | 28 | 40 | 110 | 84 | 59 | 4 | 4-M8 | M16 |
| A | 200~300 | 20~30 | 70 | 48 | 50 | 131 | 100 | 59 | 7 | 4-M8 | M30×2 | |
| 500~600 | 50~60 | 90 | 68 | 70 | 160 | 130 | 74 | 5 | 4-M10 | M36×2 | ||
| B | 200~300 | 20~30 | 80 | 42 | 65 | 95 | 77 | 47 | 3 | 4-M8 | M16 | |
| 500~600 | 50~60 | 118 | 68 | 90 | 160 | 130 | 79 | 5 | 4-M12 | M36×2 | ||
| C | 200~300 | 20~30 | 85 | 48 | 60 | 131 | 100 | 65 | 7 | 4-M12 | M30×2 | |
柱式传感器的基本结构包括测量柱体、弹簧芯、测量头等组成部分。当柱状物体施加在传感器柱体上时，柱体内部的弹簧芯会产生变形，从而使测量头产生位移，通过传感器采集和处理，即可获得待测物理量的数值。
柱式传感器在多个领域得到了广泛的应用。例如，在工业生产中的压力检测领域，柱式传感器发挥着重要作用，包括机械制造、液态储存、油气矿井等领域。
精度高
采用了高精度的测量技术，能够实现高精度的测量结果，满足精确测量的需求。
反应快速
采用了敏感的测量元件，能够快速反应环境的变化，并及时输出相应的信号，实现实时监测。
结构简单
结构相对简单，易于制造和维护，大大降低了生产成本和后期维护的难度。
安装方便
体积小巧，安装方便灵活，可以完美适应不同应用场景的空间需求。
耐用性强
采用了耐高温、耐磨损和耐腐蚀材料，能够在恶劣环境下长时间稳定工作，具有较长的使用寿命。此外，还具有较强的抗干扰能力和承受过负荷能力，动态性能好，工作频率高。
总结
总的来说，柱式传感器凭借其高精度、快速反应、结构简单、安装方便和耐用性强等优点，在工业生产和科学研究中发挥着越来越重要的作用。
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 柱式传感器MK608-B适用于压装机/试验机设备等力量测量。
