柱式传感器

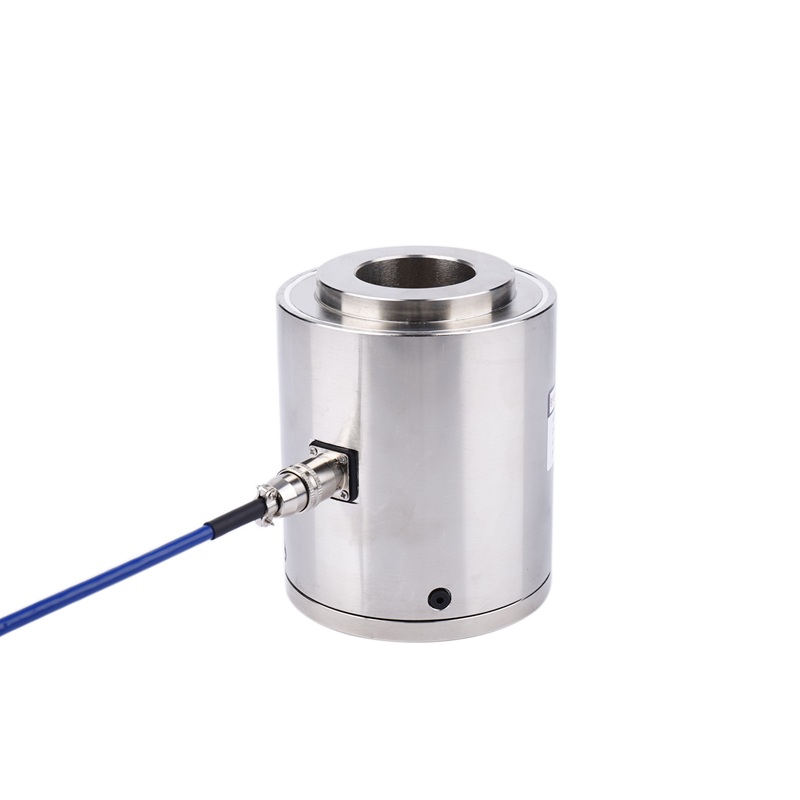

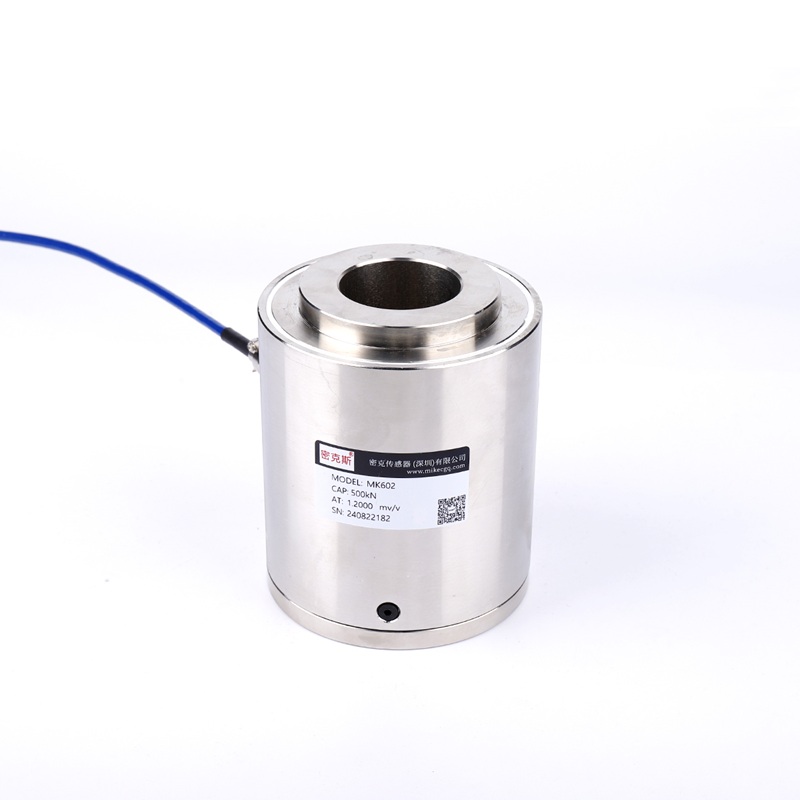

柱式传感器MK602
产品特点：MK602圆柱侧拉式称重传感器具有精度高，安装简便，防潮性能好等特点。
产品用途：MK602 圆柱侧拉式称重传感器适用于试验机等力量测量。
量 程：100kN/10t，200kN/20t，300kN/30t，500kN/50t，600kN/60t，1000kN/100t；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 100kN/10t，200kN/20t，300kN/30t，500kN/50t，600kN/60t，1000kN/100t | ||
| 综合精度 Comprehensive accuracy | 1%F.S | 温度补偿范围 Temperature compensated range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | >1.0mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ≤1%F.S | 输出温度影响 Temperature Effect on Output | <0.3%F.S/10℃ |
| 滞后 Hysteresis | ≤1%F.S | 零点温度影响 Temperature Effect on Zero | <0.3%F.S/10℃ |
| 重复性 Repeatability | ≤0.5%F.S | 输入阻抗 Input impedance | 700Ω |
| 蠕变（30分钟） Creep (30 min) | ±0.5%F.S/30min | 输出阻抗 Output impedance | 700Ω |
| 零点输出 Zero balance | ≤±0.1%F.S | 绝缘电阻 Insulation resistance | ≥2000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V（DC） | 材质 Material | 合金钢 Alloy steel |
| 安全过载 Safe overload | 120%F.S | 防护等级 Protection class | − |
| 接线方式 Cable connection | 红Red: 电源正(E+), 黑Black: 电源负(E-); 绿Green: 信号正(S+), 白White: 信号负(S-) | ||

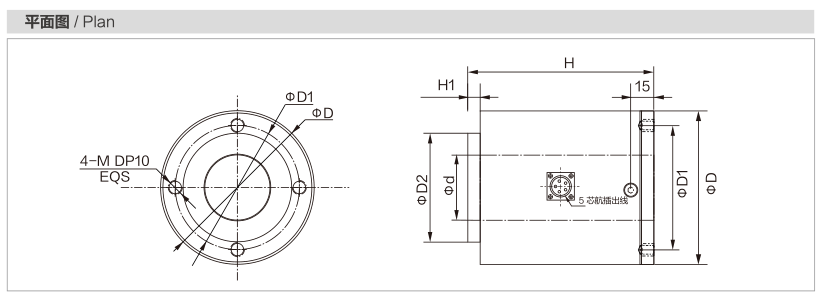

| 尺寸参数 / Size parameter单位：mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | D | D1 | D2 | d | H | H1 | M |
| MK602 | 100 | 10 | 65 | − | 45 | Φ27 | 80 | − | − |
| 200 | 20 | 77 | − | 52 | Φ34 | 100 | − | − | |
| 300 | 30 | 90 | − | 65 | Φ45 | 120 | − | − | |
| 500 | 50 | 99 | 80 | 70 | Φ42 | 120 | 8 | 4×M8深10 | |
| 600 | 60 | 106 | − | 80 | Φ60 | 130 | − | − | |
| 1000 | 100 | 138 | − | 117 | Φ90 | 175 | − | − | |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 柱式传感器MK602适用于试验机等力量测量。
