悬臂梁传感器

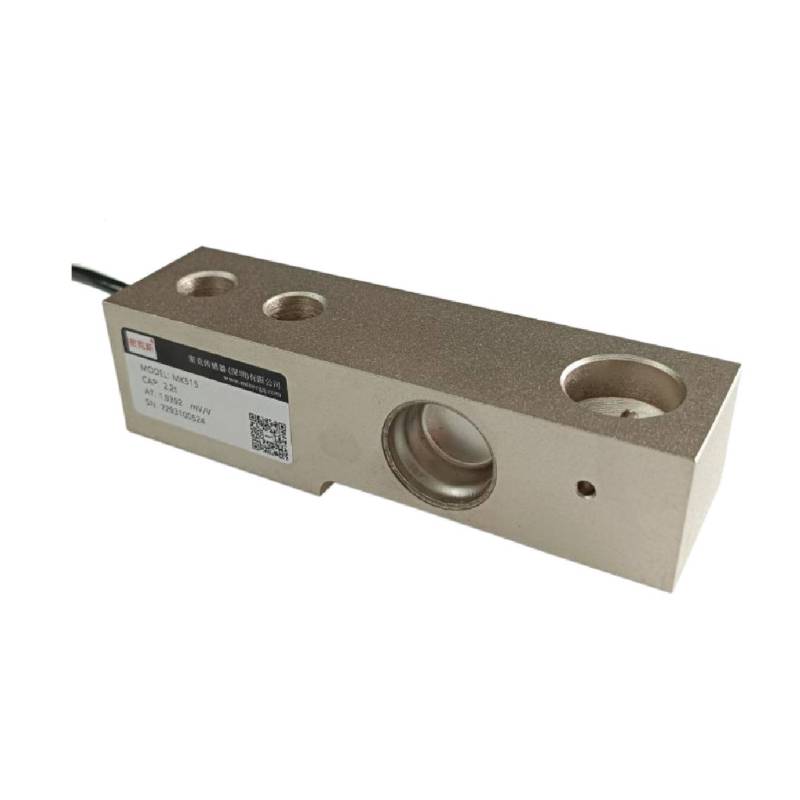

产品名称：MK515悬臂梁式称重传感器
产品特点：MK515悬臂梁式称重传感器安装高度低、综合精度高、自稳定结构、长期稳定性好，优质不锈钢结构，表面镀镍处理；
产品用途：MK515悬臂梁式称重传感器适用于配料秤、料斗秤、包装秤、、配料机、平台秤、搅拌站等
量程：110kg,220kg,550kg,1100kg,2200kg,4400kg；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 110kg, 220kg, 550kg, 1100kg, 2200kg, 4400kg | ||
| 输出灵敏度 Output sensitivity | 1.94 ± 0.02%mV/V | 温度补偿范围 Temperature compensated range | -10℃~40℃ |
| 非线性 Nonlinearity | ≤0.02%F.S | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 滞后 Hysteresis | ≤0.02%F.S | 输出温度影响 Temperature Effect on Output | <0.02%F.S/10℃ |
| 重复性 Repeatability | ≤0.01%F.S | 零点温度影响 Temperature Effect on Zero | <0.02%F.S/10℃ |
| 蠕变（30分钟） Creep (30 min) | ≤0.02%F.S/30min | 输入阻抗 Input impedance | 382 ± 4Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 输出阻抗 Output impedance | 350 ± 1Ω |
| 推荐激励电压 Recommended excitation voltage | 5~15V (DC) | 绝缘电阻 Insulation resistance | ≥5000MΩ / 50VDC |
| 安全过载 Safe overload | 120%F.S | 材质 Material | 合金钢 Alloy steel |
| 极限过载 Limit overload | — | 防护等级 Protection class | IP68 |
| 接线方式 Cable connection | 绿Green：激励正(E+)，黑Black：激励负(E-); 白White：信号正(S+)，红Red：信号负(S-) | ||

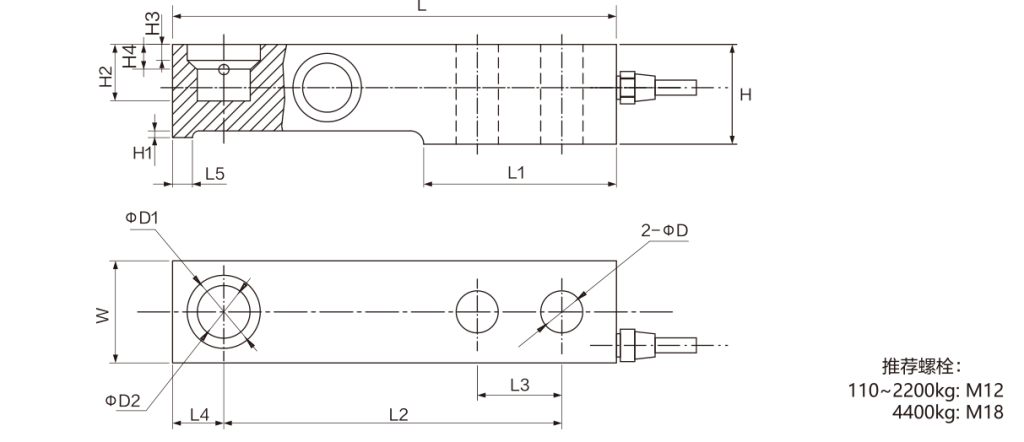

尺寸参数 / Size parameter | 单位: mm | ||||||||||||||||
| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | D | D1 | D2 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | L5 | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK515 | 1.1~11 | 0.11~1.1 | 13.0 | 22.2 | 15.9 | 30.2 | 1.8 | 17.3 | 4.8 | 7.9 | 133.4 | 57.7 | 101.6 | 25.4 | 15.4 | 6.4 | 30.7 |
| 22 | 2.2 | 13.0 | 22.2 | 15.9 | 36.6 | 6.0 | 22.9 | 9.5 | 12.7 | 136.7 | 57.9 | 101.6 | 25.4 | 18.4 | – | 36.8 | |
| 44 | 4.4 | 19.3 | 34.9 | 22.2 | 42.9 | 4.5 | 29.3 | 10.8 | 17.8 | 171.5 | 73.8 | 133.3 | 38.1 | 21.4 | – | 42.9 | |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 悬臂梁式称重传感器MK515适用于配料秤、料斗秤、包装秤、配料机、平台秤、搅拌站等
