拉力传感器

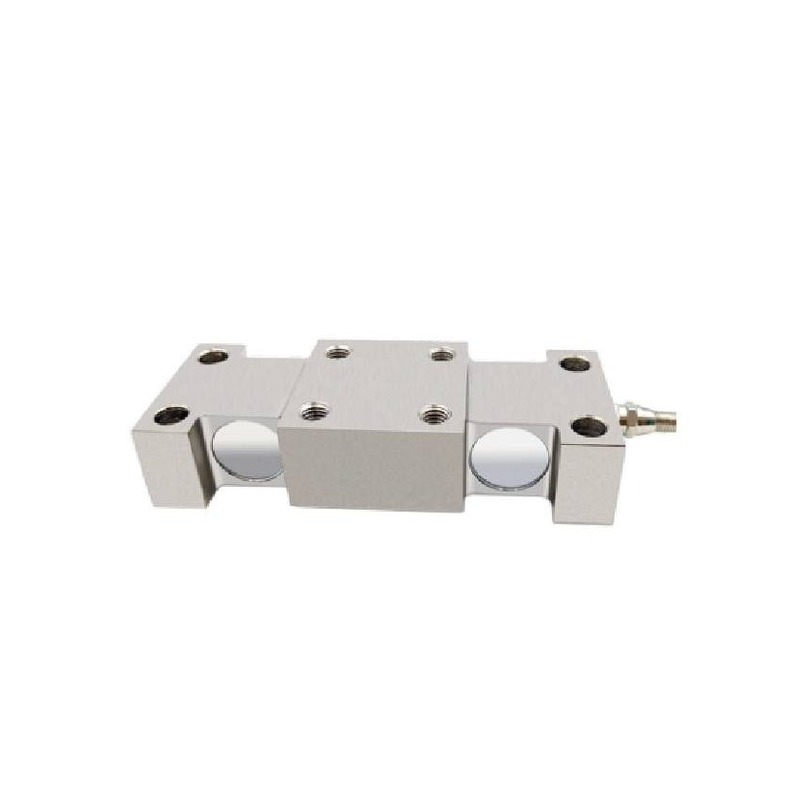

产品型号：MK1203（轴承座称重传感器）
品牌：密克斯
量程：20kN(2t)、30kN(3t)、50kN(5t)、70kN(7t)、100kN(10t)、150kN(15t)、200kN(20t)、300kN(30t)、500kN(50t)、700kN(70t)
广泛应用于工业自动化、航空航天、汽车工程等领域，是现代工业和科技发展中不可或缺的重要组件。
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 20kN(2t)、30kN(3t)、50kN(5t)、70kN(7t)、100kN(10t)、150kN(15t)、200kN(20t)、300kN(30t)、500kN(50t)、700kN(70t) | ||
| 综合精度 Comprehensive accuracy | 0.03~0.05%F.S | 温度补偿范围 Temperature compensated range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 2.0±0.01mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | – | 输出温度影响 Temperature Effect on Output | <±0.02%F.S/10℃ |
| 滞后 Hysteresis | – | 零点温度影响 Temperature Effect on Zero | <±0.02%F.S/10℃ |
| 重复性 Repeatability | – | 输入阻抗 Input impedance | 380±10Ω |
| 蠕变（30分钟） Creep (30 min) | ±0.02%F.S/30min | 输出阻抗 Output impedance | 350±3Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V（DC） | 材质 Material | 合金钢 Alloy steel |
| 安全过载 Safe overload | 120%F.S | 防护等级 Protection class | – |
| 极限过载 Limit overload | – | ||
| 接线方式 Cable connection | 红Red：电源正 (E+)，黑Black：电源负 (E-)； 绿Green：信号正 (S+)，白White：信号负 (S-) | ||

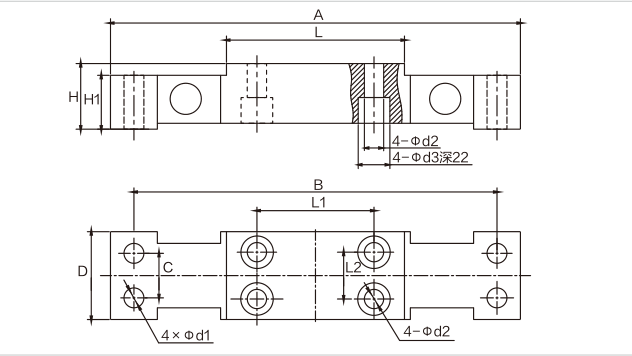

| 型号 Model | 量程(kN) Capacity(kN) | 量程(t) Capacity(t) | A | B | C | D | L | L1 | L2 | H | H1 | d1 | d2 | d3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK1203 | 15 | 1.5 | 350 | 310 | 38 | 75 | 152 | 100 | 40 | 56 | 46 | Φ17 | Φ16.5 | Φ27 |
| 25 | 2.5 | 410 | 355 | 50 | 100 | 182 | 130 | 60 | 56 | 46 | Φ21 | Φ16.5 | Φ27 | |
| 40~100 | 4~10 | 410 | 355 | 50 | 100 | 212 | 160 | 60 | 56 | 46 | Φ21 | Φ16.5 | Φ27 |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 MK1203 （轴承座称重传感器） 广泛应用于工业自动化、航空航天、汽车工程等领域，是现代工业和科技发展中不可或缺的重要组件。
