轮辐传感器

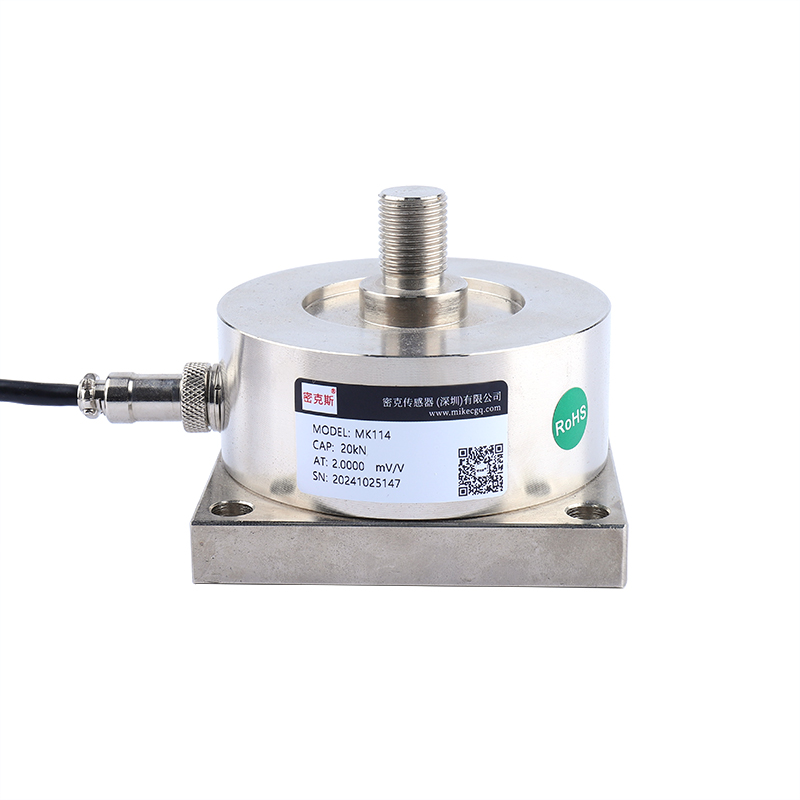

轮辐式传感器MK114（无底座螺纹）
产品特点：MK114方座式轮辐式测力传感器高度低，钢性好，精度高，抗偏载能力强。
产品用途：MK114方座轮辐式测力传感器适用于皮带秤，料斗秤，仓储秤，料罐，材料力学试验机，劳保安全检测设备等。
量程：1kN,2kN,5kN,10kN,20kN,30kN,50kN,100kN,200kN,300kN；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 1kN, 2kN, 5kN, 10kN, 20kN, 30kN, 50kN, 100kN, 200kN, 300kN | ||
| 综合精度 Comprehensive accuracy | ≤0.05 / 0.1%F.S | 温度补偿范围 Compensated temperature range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 1.5~2.0mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.05 / 0.1%F.S | 输出温度影响 Temperature Effect on Output | <0.05%F.S/10℃ |
| 滞后 Hysteresis | ±0.05 / 0.1%F.S | 零点温度影响 Temperature Effect on Zero | <0.05%F.S/10℃ |
| 重复性 Repeatability | ±0.05%F.S | 输入阻抗 Input impedance | 380Ω / 760Ω |
| 蠕变（30分钟） Creep (30min) | ±0.05%F.S/30min | 输出阻抗 Output impedance | 350Ω / 700Ω |
| 零点输出 Zero balance | ≤±1.5%F.S | 绝缘电阻 Insulation resistance | ≥2000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V(DC) | 材质 Material | 合金钢 Alloy steel |
| 安全过载 Safe overload | 120%F.S | ||
| 接线方式 Cable connection | 红Red：电源正(E+)，黑Black：电源负(E-); 绿Green：信号正(S+)，白White：信号负(S-) | ||

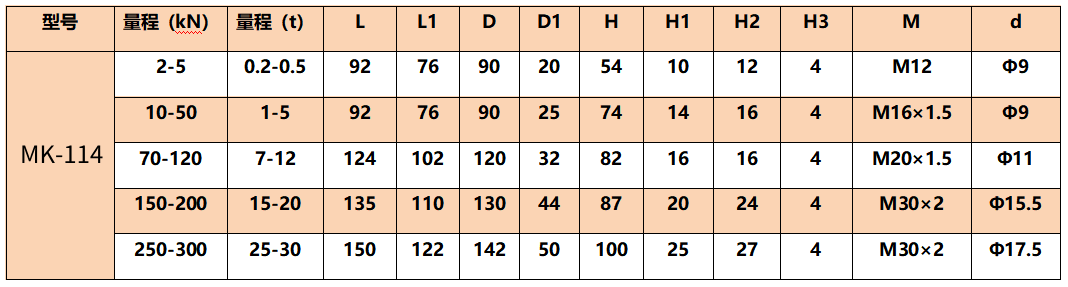

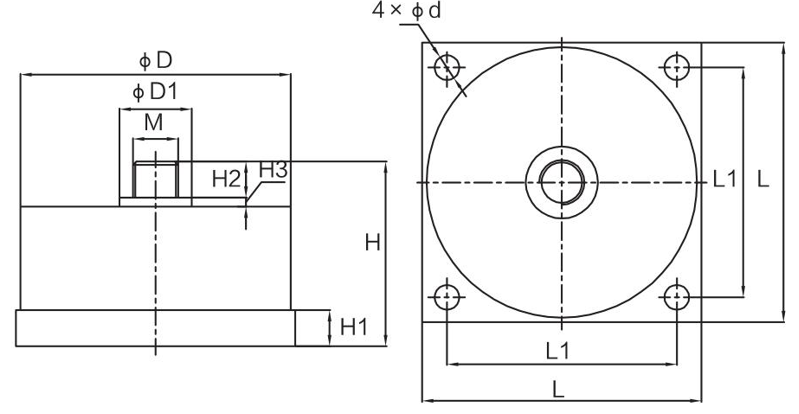

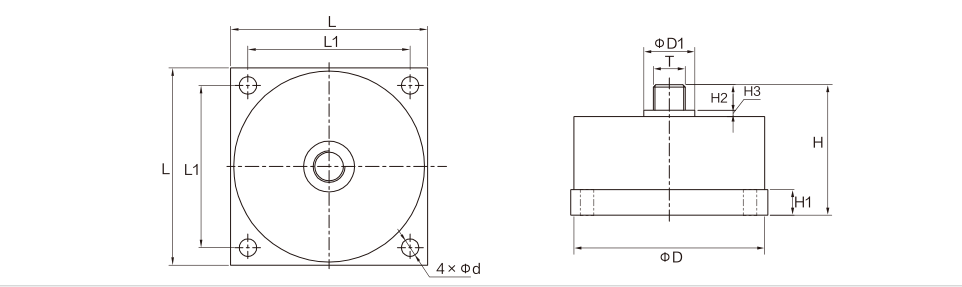

| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | L | L1 | D | D1 | H | H1 | H2 | H3 | T | d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK114 | 2~5 | 0.2~0.5 | 92 | 76 | 90 | 20 | 54 | 10 | 12 | 4 | M12×1.75 | Φ9 |
| 10~50 | 1~5 | 92 | 76 | 90 | 25 | 74 | 14 | 16 | 4 | M16×1.5 | Φ9 | |
| 70~120 | 7~12 | 124 | 102 | 120 | 32 | 82 | 16 | 16 | 4 | M20×1.5 | Φ11 | |
| 150~200 | 15~20 | 135 | 110 | 130 | 44 | 87 | 20 | 24 | 4 | M30×2 | Φ15.5 | |
| 250~300 | 25~30 | 150 | 122 | 142 | 50 | 100 | 25 | 27 | 4 | M30×2 | Φ17.5 |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 MK114方座轮辐式测力传感器 适用于皮带秤，料斗秤，仓储秤，料罐，材料力学试验机，劳保安全检测设备等。
