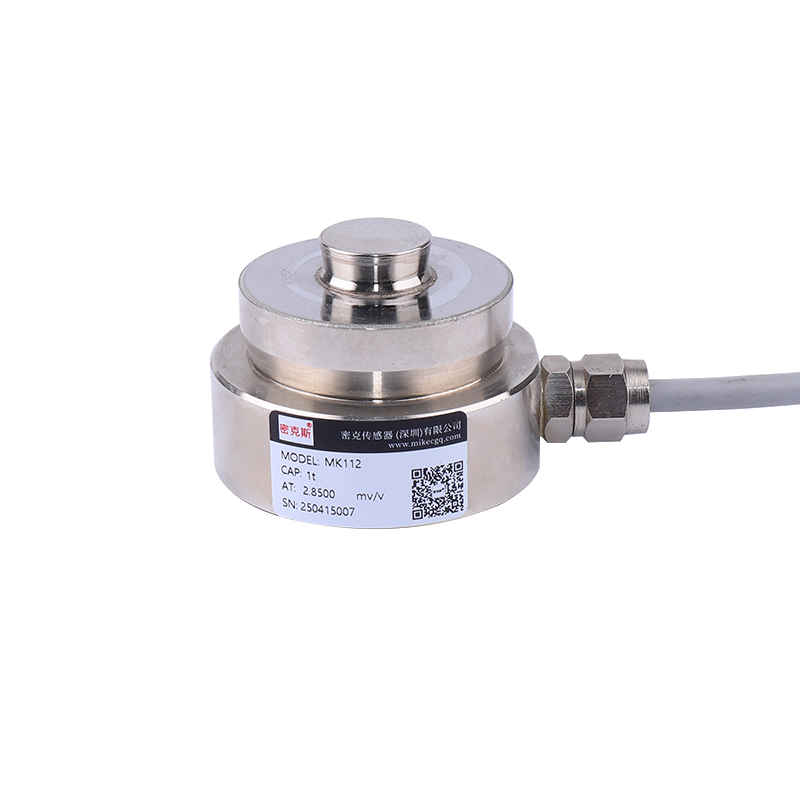

轮辐式传感器MK112
产品特点：MK112扭环式测力传感器外形尺寸小、量程覆盖面大、精度高；安装方便、抗偏载能力强、抗冲击性能好，防潮密封，适应恶劣环境。
产品用途：MK112扭环式测力传感器广泛应用于汽车衡、料斗秤、配料秤等行业。
量程：10kN,22kN,33kN,47kN,100kN,150kN,220kN,330kN,470kN,680kN,1000kN,1500kN,2200kN,3300kN,4700kN；
| 技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 10kN, 22kN, 33kN, 47kN, 100kN, 150kN, 220kN, 330kN, 470kN, 680kN, 1000kN, 1500kN, 2200kN, 3300kN, 4700kN | ||
| 综合精度 Comprehensive accuracy | C3; 0.05; 0.1 | 温度补偿范围 Compensated temperature range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 2.85±0.01mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.05%F.S | 输出温度影响 Temperature Effect on Output | <0.05%F.S/10℃ |
| 重复性 Repeatability | ±0.05%F.S | 零点温度影响 Temperature Effect on Zero | <0.05%F.S/10℃ |
| 滞后 Hysteresis | ±0.05%F.S | 输入阻抗 Input impedance | 1450±10Ω |
| 蠕变（30分钟） Creep (30min) | ±0.05%F.S/30min | 输出阻抗 Output impedance | 1402Ω±5Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V(DC) | 材质 Material | 合金钢 Alloy Steel |
| 安全过载 Safe overload | 120%F.S | ||
| 接线方式 Cable connection | 红Red：电源正(E+)，黑Black：电源负(E-); 绿Green：信号正(S+)，白White：信号负(S-) | ||

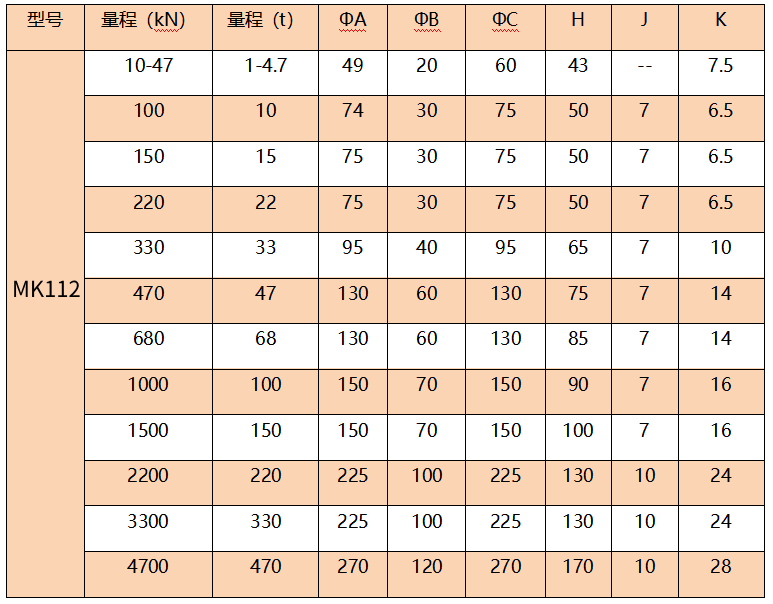

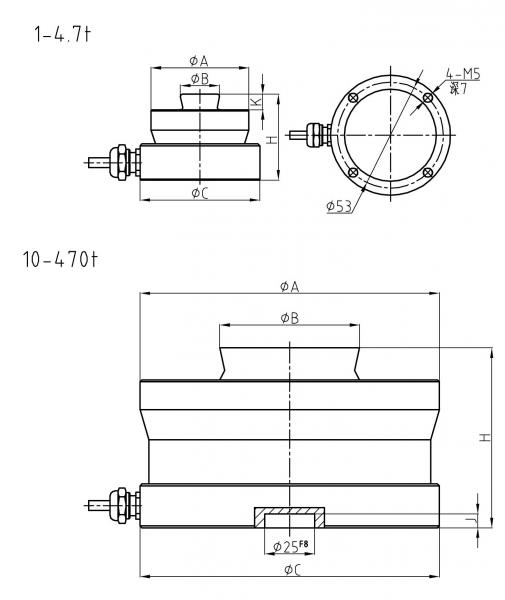

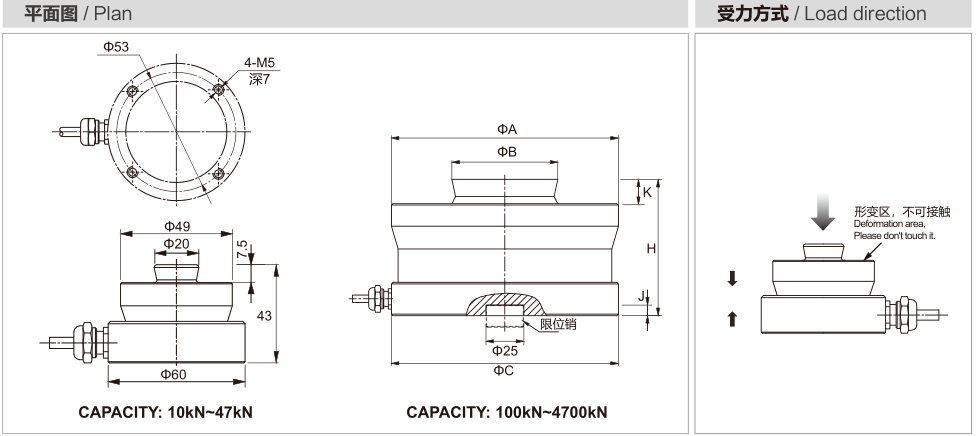

| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | A | B | C | H | J | K |
|---|---|---|---|---|---|---|---|---|
| MK112 | 10~47 | 1~4.7 | 49 | 20 | 60 | 43 | – | 7.5 |
| 100 | 10 | 74 | 30 | 75 | 50 | 7 | 6.5 | |
| 150 | 15 | 75 | 30 | 75 | 50 | 7 | 6.5 | |
| 220 | 22 | 75 | 30 | 75 | 50 | 7 | 6.5 | |
| 330 | 33 | 95 | 40 | 95 | 65 | 7 | 10 | |
| 470 | 47 | 130 | 60 | 130 | 75 | 7 | 14 | |
| 680 | 68 | 130 | 60 | 130 | 85 | 7 | 14 | |
| 1000 | 100 | 150 | 70 | 150 | 90 | 7 | 16 | |
| 1500 | 150 | 150 | 70 | 150 | 100 | 7 | 16 | |
| 2200 | 220 | 225 | 100 | 225 | 130 | 10 | 24 | |
| 3300 | 330 | 225 | 100 | 225 | 145 | 10 | 24 | |
| 4700 | 470 | 270 | 120 | 270 | 170 | 10 | 28 |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 MK112 扭环式测力传感器 广泛应用于汽车衡、料斗秤、配料秤等行业。
