轮辐传感器

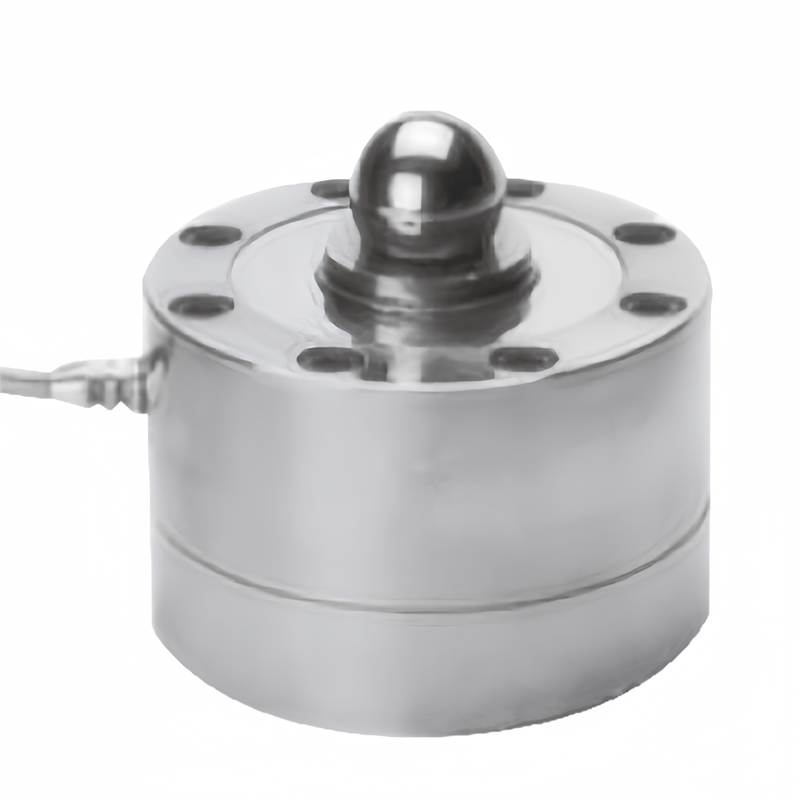

轮辐式传感器MK107
产品特点：MK107压式轮辐式称重传感器其弹性体采用短而高的剪切梁，刚性特好，抗侧向力强
产品用途：MK107压式轮辐式称重传感器广泛应用于汽车衡，轨道衡和吊秤等设备上。
量程：5kN,10kN,20kN,50kN,100kN,200kN,250kN,300kN,500kN,600kN,1000kN；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 5kN, 10kN, 20kN, 50kN, 100kN, 200kN, 250kN, 300kN, 500kN, 600kN, 1000kN | ||
| 综合精度 Comprehensive accuracy | ≤0.05%F.S | 温度补偿范围 Compensated temperature range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 2.0±0.01%mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.05%F.S | 输出温度影响 Temperature Effect on Output | <0.05%F.S/10℃ |
| 重复性 Repeatability | ±0.05%F.S | 零点温度影响 Temperature Effect on Zero | <0.05%F.S/10℃ |
| 滞后 Hysteresis | ±0.05%F.S | 输入阻抗 Input impedance | 385Ω / 765±15Ω |
| 蠕变（30分钟） Creep (30min) | ±0.05%F.S/30min | 输出阻抗 Output impedance | 350Ω / 700±5Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V(DC) | 材质 Material | 合金钢 Alloy Steel |
| 安全过载 Safe overload | 120%F.S | ||
| 接线方式 Cable connection | 红Red：电源正(E+)，黑Black：电源负(E-); 绿Green：信号正(S+)，白White：信号负(S-) | ||

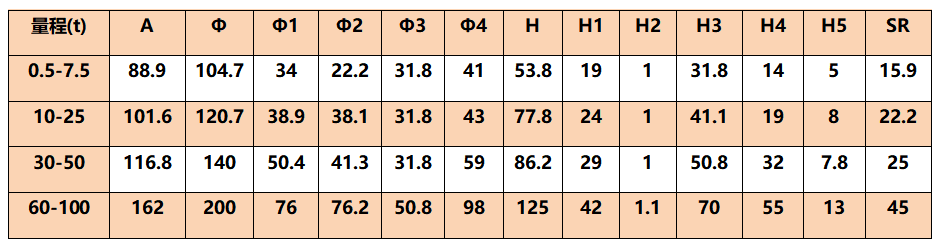

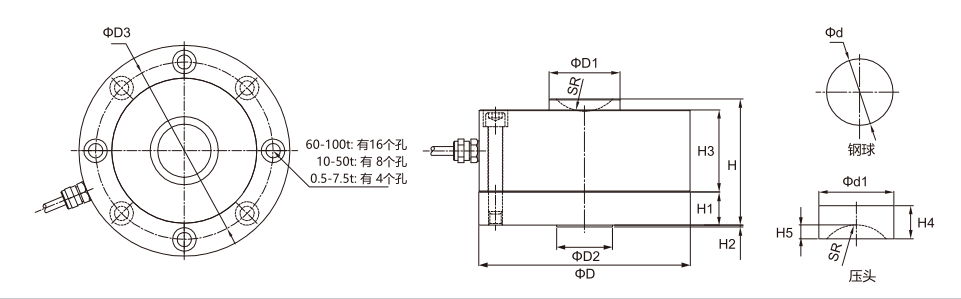

| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | D | D1 | D2 | D3 | d | d1 | H | H1 | H2 | H3 | H4 | H5 | SR |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK107 | 5~75 | 0.5~7.5 | 104.7 | 34 | 31.8 | 88.9 | 22.2 | 41 | 53.8 | 19 | 1 | 31.8 | 14 | 5 | 15.9 |
| 100~250 | 10~25 | 120.7 | 38.9 | 31.8 | 101.6 | 38.1 | 43 | 77.8 | 24 | 1 | 41.1 | 19 | 8 | 22.2 | |
| 300~500 | 30~50 | 140 | 50.4 | 31.8 | 116.8 | 41.3 | 59 | 86.2 | 29 | 1 | 50.8 | 32 | 7.8 | 25 | |
| 600~1000 | 60~100 | 200 | 76 | 31.8 | 162 | 76.2 | 98 | 125 | 42 | 1.1 | 70 | 55 | 13 | 45 |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 MK107 压式轮辐式称重传感器 广泛应用于汽车衡，轨道衡和吊秤等设备上。
