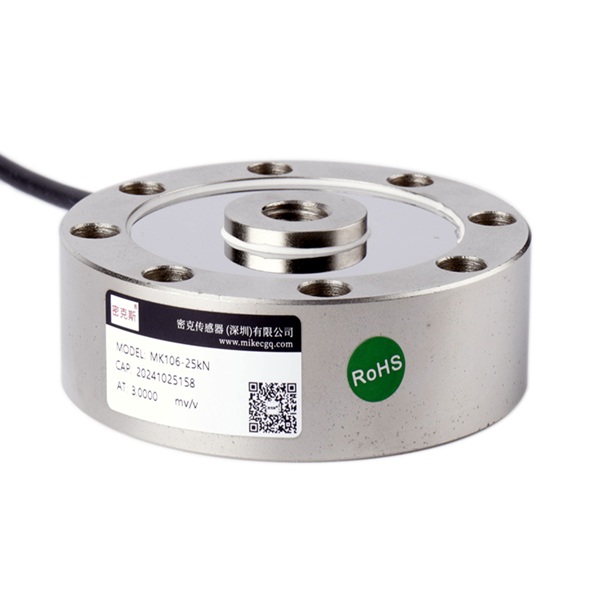

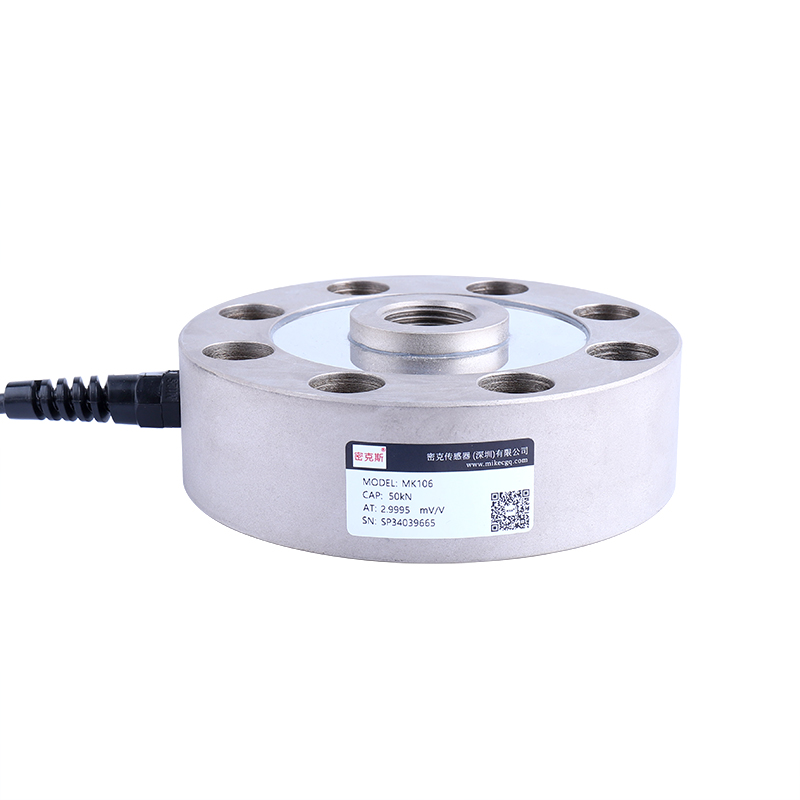

轮辐式传感器MK106

产品类别

轮辐传感器

产品概述

产品特点：MK106内螺纹轮辐式测力传感器采用低截面的紧凑设计，合金钢无电解镀镍处理，具有高输出小变形，偏心加载补偿等特点。适用于试验机等力量测量。

咨询热线

17301986536

咨询产品

产品详情

轮辐式传感器MK106

　　产品特点：MK106内螺纹轮辐式测力传感器采用低截面的紧凑设计，合金钢无电解镀镍处理，具有高输出小变形，偏心加载补偿等特点。

　　产品用途：MK106内螺纹轮辐式测力传感器适用于试验机等力量测量。

　　量程：2kN;5kN,10kN,15kN,20kN,25kN,50kN,100kN,200kN,300kN,500kN,1000kN；

技术参数 / Technical Parameters
额定载荷 Rated capacity	2kN; 5kN, 10kN, 15kN, 20kN, 25kN, 50kN, 100kN, 200kN, 300kN, 500kN, 1000kN
综合精度 Comprehensive accuracy	≤0.05%F.S	温度补偿范围 Compensated temperature range	-10℃~40℃
输出灵敏度 Output sensitivity	3.0±0.01%mV/V	适用温度范围 Operating temperature range	-20℃~60℃
非线性 Nonlinearity	±0.05%F.S	输出温度影响 Temperature Effect on Output	<0.05%F.S/10℃
重复性 Repeatability	±0.05%F.S	零点温度影响 Temperature Effect on Zero	<0.05%F.S/10℃
滞后 Hysteresis	±0.05%F.S	输入阻抗 Input impedance	385±5Ω / 1210±20Ω (2kN)
蠕变（30分钟） Creep (30min)	±0.05%F.S/30min	输出阻抗 Output impedance	305±3Ω / 1050±20Ω (2kN)
零点输出 Zero balance	≤±1.0%F.S	绝缘电阻 Insulation resistance	≥5000MΩ
推荐激励电压 Recommended excitation voltage	10V(DC)	材质 Material	2kN: 铝合金 Al-Alloy >2kN: 合金钢 Alloy Steel
安全过载 Safe overload	120%F.S
接线方式 Cable connection	红Red：电源正(E+)，黑Black：电源负(E-); 绿Green：信号正(S+)，白White：信号负(S-)

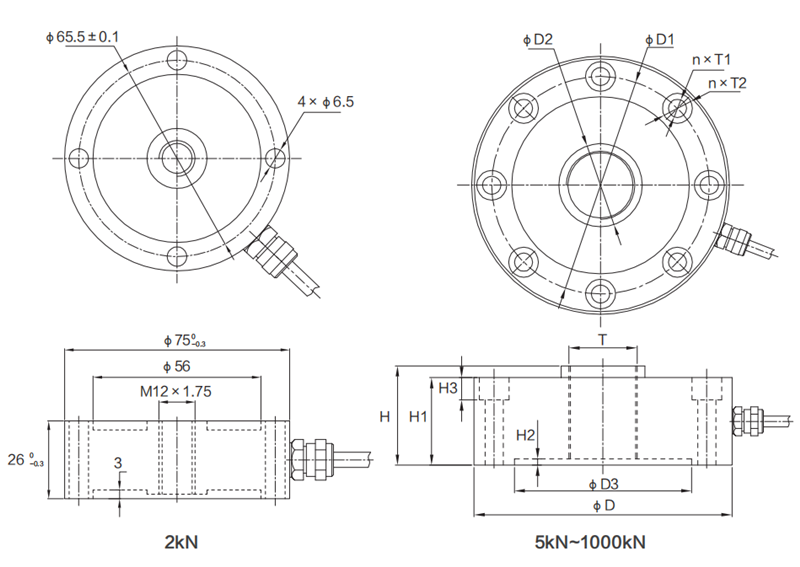

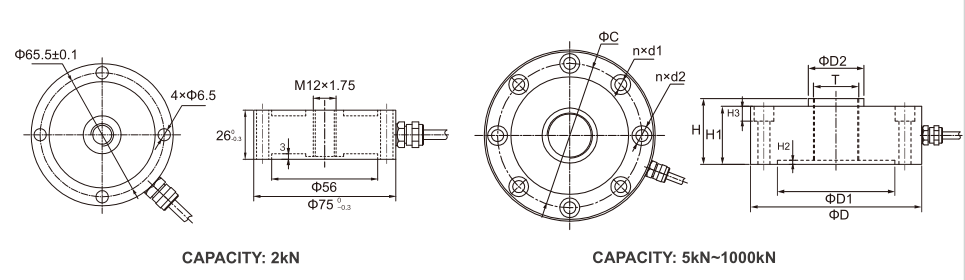

型号 Model	量程(kN) Capacity (kN)	量程(t) Capacity (t)	D	C	D1	D2	H	H1	H2	H3	T	n×d1	n×d2
MK106	5~10	0.5~1	90⁺⁰_-0.3	78	65	22	43⁺⁰_-0.3	40	3.0	6	M12×1.75	8×Φ6.6	8×Φ10.5
	15~25	1.5~2.5	105⁺⁰_-0.3	89	75	32	35⁺⁰_-0.3	32	3.0	7.2	M16×2	8×Φ7.2	8×Φ10.5
	50~100	5~10	138⁺⁰_-0.3	110	88	44	46⁺⁰_-0.3	41	3.0	12	M27×2	8×Φ13.2	8×Φ19
	200~300	20~30	165⁺⁰_-0.3	130	96	55	50⁺⁰_-0.3	41	3.0	20	M36×2	8×Φ21	8×Φ31
	500	50	234⁺⁰_-0.3	194	150	–	60⁺⁰_-0.3	55	4.7	22	M52×2	16×Φ21	16×Φ32
	1000	100	258⁺⁰_-0.3	218	174	–	60⁺⁰_-0.3	57	3.0	22	M76×2	16×Φ21	16×Φ32
