轮辐传感器

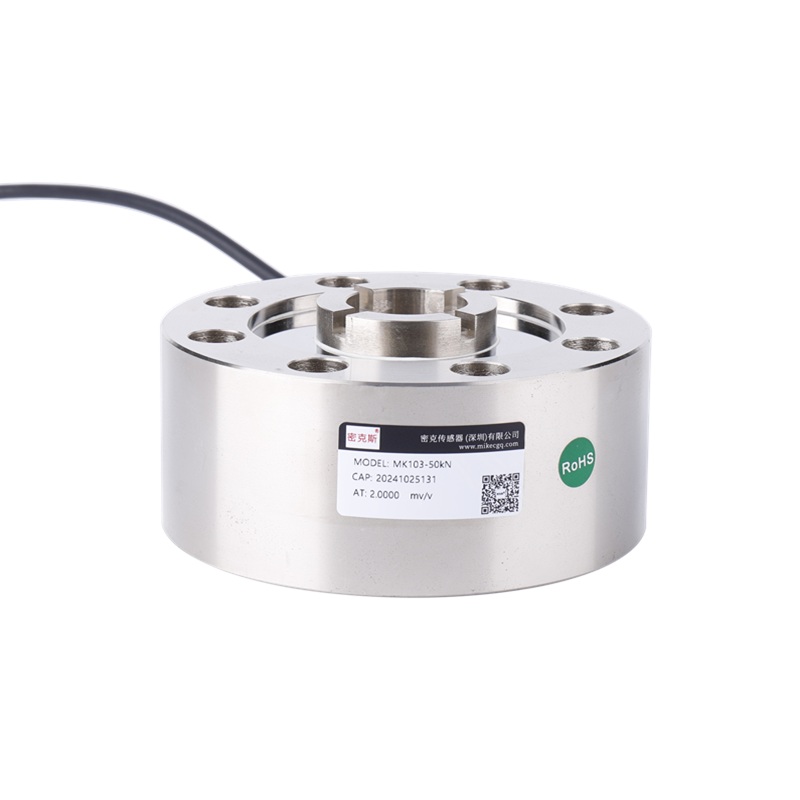

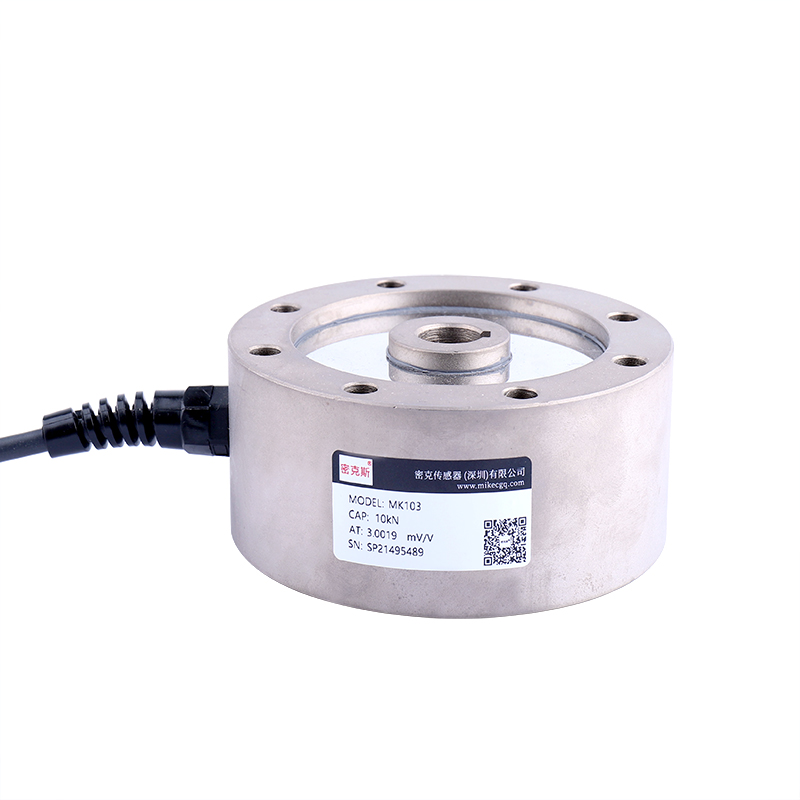

产品特点：MK103键槽轮辐式测力传感器采用低截面设计的传感器，是为试验机专门设计的拉压两用传感器
产品用途：MK103键槽轮辐式测力传感器可满足不同精度试验的要求，同时也可用作各种力量测量。
量程：5kN, 10kN, 20kN, 50kN, 100kN, 200kN, 300kN；
| 技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 5kN, 10kN, 20kN, 50kN, 100kN, 200kN, 300kN | ||
| 综合精度 Comprehensive accuracy | ≤0.05%F.S | 温度补偿范围 Compensated temperature range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 2.0±0.01mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.05%F.S | 输出温度影响 Temperature Effect on Output | <0.05%F.S/10℃ |
| 重复性 Repeatability | ±0.05%F.S | 零点温度影响 Temperature Effect on Zero | <0.05%F.S/10℃ |
| 滞后 Hysteresis | ±0.05%F.S | 输入阻抗 Input impedance | 387±10Ω |
| 蠕变（30分钟） Creep (30min) | ±0.05%F.S/30min | 输出阻抗 Output impedance | 350±5Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V(DC) | 材质 Material | 合金钢 Alloy steel |
| 安全过载 Safe overload | 120%F.S | ||
| 接线方式 Cable connection | 红Red：电源正(E+)，黑Black：电源负(E-); | ||

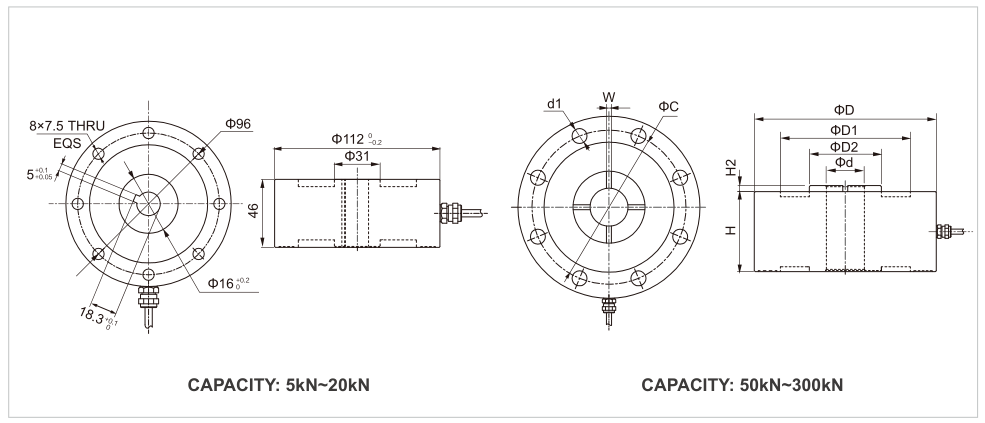

| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | D | C | D1 | D2 | d | H | H1 | H2 | W | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK103 | 50~100 | 5~10 | 130+0-0.2 | 105 | 84 | 48 | 32+0.1-0 | 55+0-0.1 | 6 | 6 | 4×5.1 | 8×Φ14 |
| 200~300 | 20~30 | 182+0-0.2 | 154 | 130 | 72 | 39+0.1-0 | 80+0-0.3 | 6 | 6 | 4×5.1 | 8×Φ15 |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 轮辐式传感器MK103 可满足不同精度试验的要求，同时也可用作各种力量测量。
