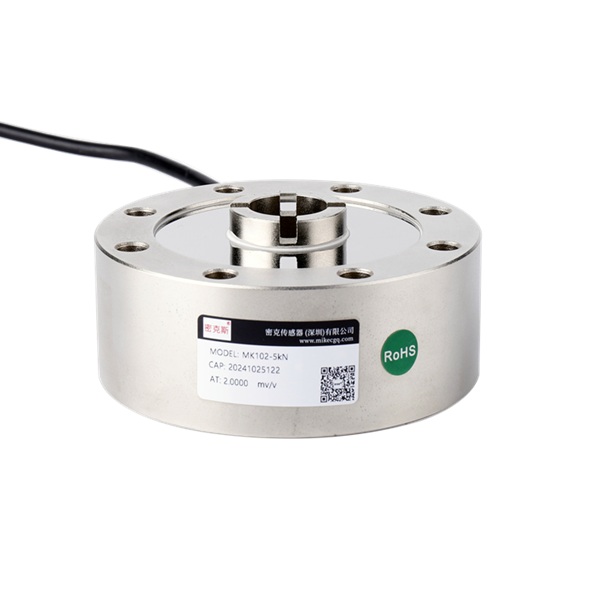

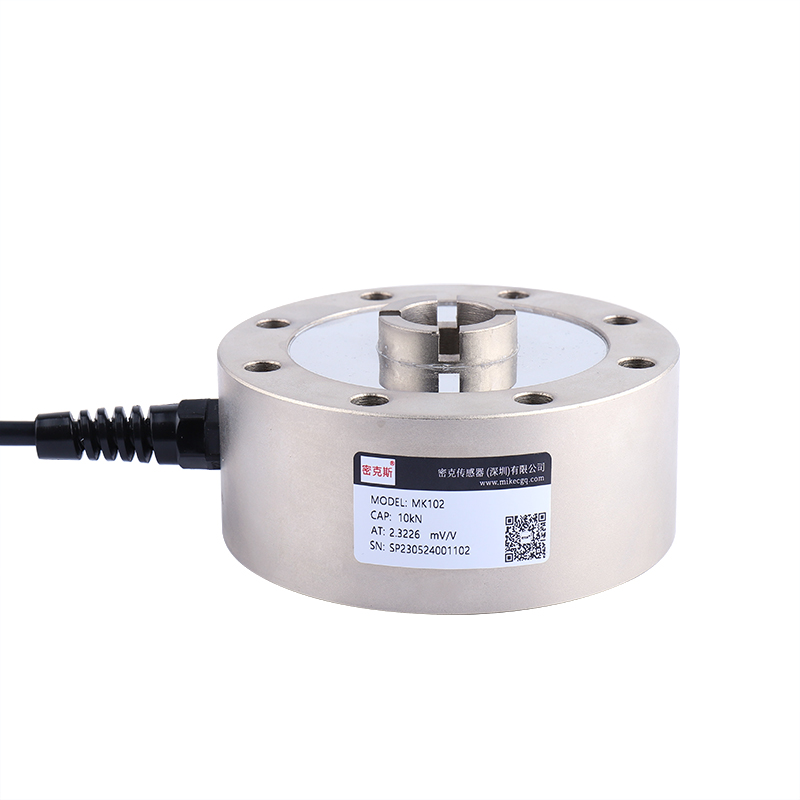

轮辐式传感器MK102

　　产品特点：轮辐式传感器MK102(十字槽轮辐式测力传感器) 具有高底低，钢性好，精度高，抗偏裁能力强等特点。

　　产品用途：轮辐式传感器MK102(十字槽轮辐式测力传感器)适用于皮带秤、料斗秤、仓储秤、料罐、材料力学试验机、劳保安全检测设备。

　　量程：

　　MK102: 5kN(500kg)、10kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、200 kN(20t)、300 kN(30t)

　　MK102-T: 50 kN(5t)、100 kN(10t)、200 kN(20t)

技术参数及外形尺寸：

技术参数 / Technical Parameters
额定载荷 Rated capacity	MK102：5kN, 10kN, 20kN, 30kN, 50kN, 100kN, 200kN, 300kN MK102-T：50kN, 100kN, 200kN
综合精度 Comprehensive accuracy	≤0.05%F.S	温度补偿范围 Compensated temperature range	-10℃~40℃
输出灵敏度 Output sensitivity	1.5-3.0mV/V	适用温度范围 Operating temperature range	-20℃~60℃
非线性 Nonlinearity	±0.05%F.S	输出温度影响 Temperature Effect on Output	<0.05%F.S/10℃
重复性 Repeatability	±0.05%F.S	零点温度影响 Temperature Effect on Zero	<0.05%F.S/10℃
滞后 Hysteresis	±0.05%F.S	输入阻抗 Input impedance	387±20Ω
蠕变（30分钟） Creep (30min)	±0.05%F.S/30min	输出阻抗 Output impedance	350±5Ω
零点输出 Zero balance	≤±1.0%F.S	绝缘电阻 Insulation resistance	≥5000MΩ
推荐激励电压 Recommended excitation voltage	10V(DC)	材质 Material	合金钢 Alloy steel
安全过载 Safe overload	120%F.S
接线方式 Cable connection	红Red：电源正(E+)，黑Black：电源负(E-); 绿Green：信号正(S+)，白White：信号负(S-)

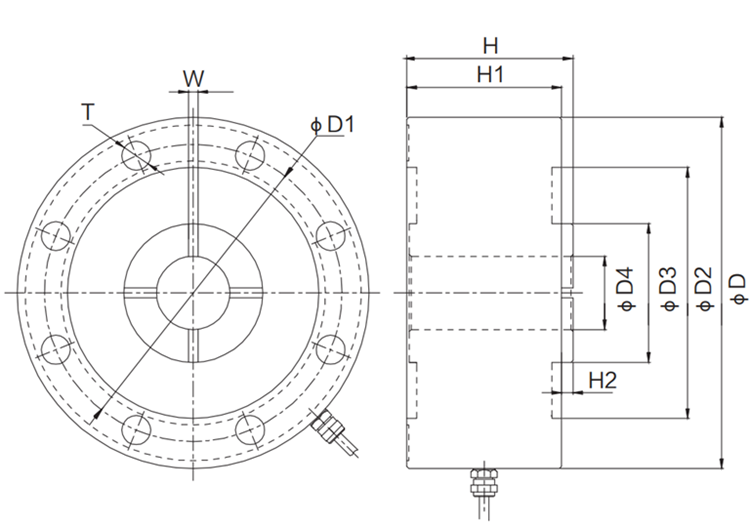

型号 Model	量程(kN) Capacity (kN)	量程(t) Capacity (t)	D	C	D1	D2	d	H	H1	H2	W	n×d1
MK102	5~100	0.5~10	118⁺⁰_-0.15	100	82	36	24^+0.05_-0.15	50⁺⁰_-0.3	43	7	4×5.1	8×Φ9
	200	20	160⁺⁰_-0.15	135	–	62	40^+0.05_-0.15	53⁺⁰_-0.3	45.5	7.5	4×5.1	10×Φ14
	300	30	172⁺⁰_-0.15	147	–	65	45^+0.05_-0.15	74.5⁺⁰_-0.3	67	7.5	4×5.1	12×Φ14
MK102-T	50~200	5~20	130⁺⁰_-0.15	105	84	48	32^+0.05_-0.15	55⁺⁰_-0.3	48	7	4×5.1	8×Φ14
