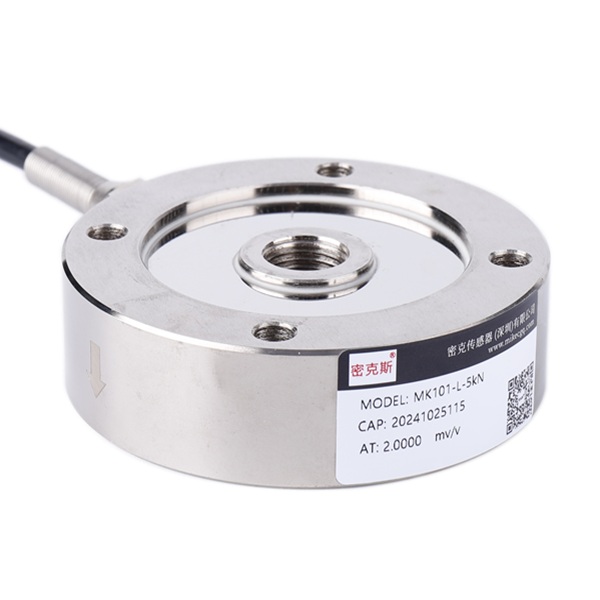

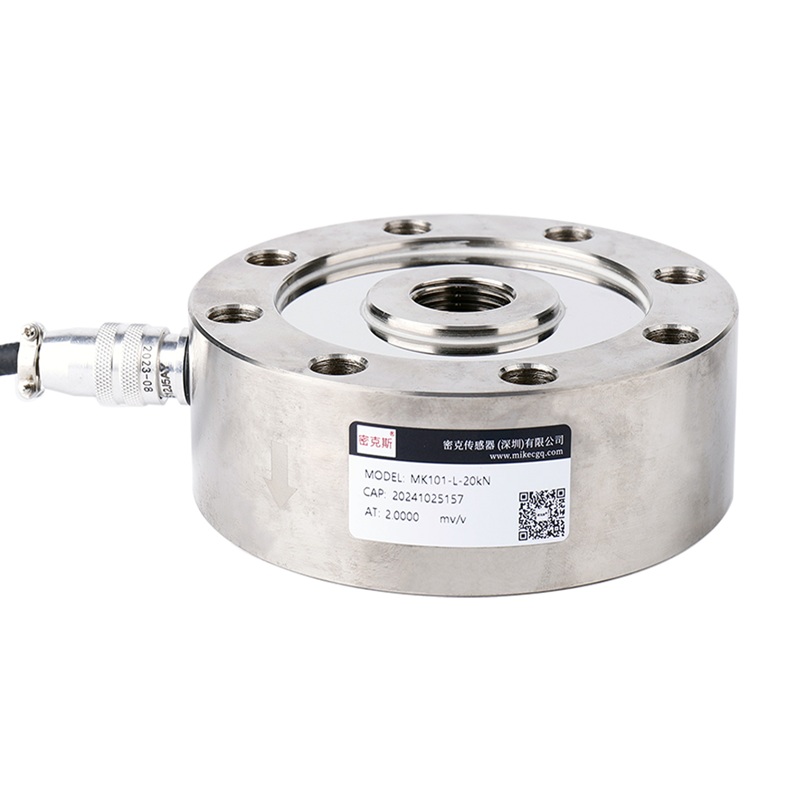

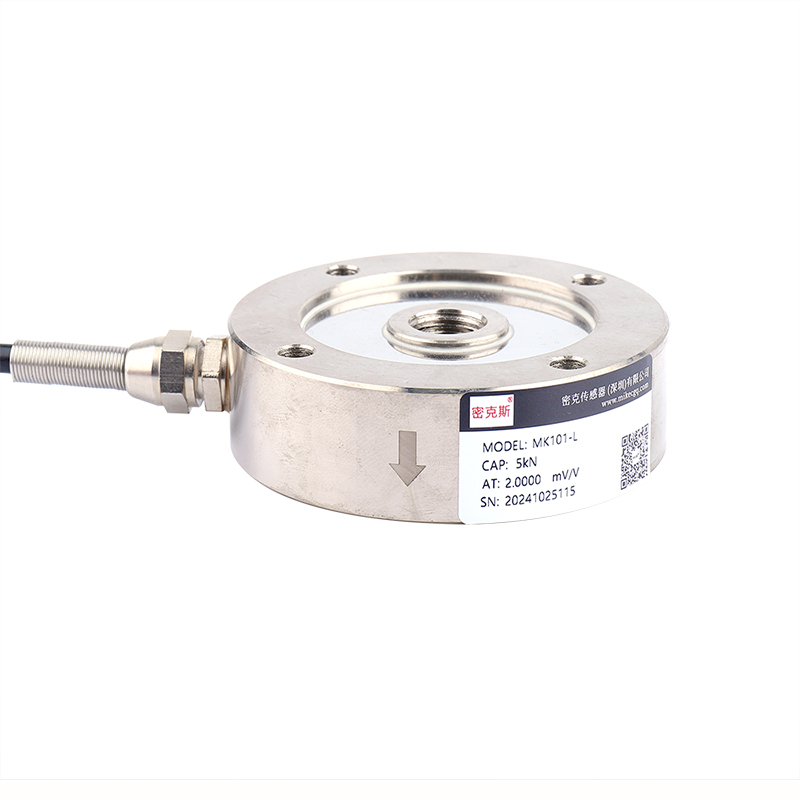

轮辐式传感器MK101-L
产品特点：MK101-L内螺纹轮辐式测力传感器可满足不同精度要求，同时也可用作各种力量测量。
产品用途：MK101-L内螺纹轮辐式测力传感器适用于各种料仓，自动化称重和试验机等力量测量。
量程：
MK101AL-L ： 500N；
MK101-L ： 0.5kN, 1kN, 2kN, 5kN, 10kN, 20kN, 50kN, 100kN, 200kN, 300kN,500kN; 600kN, 1000kN, 2000kN, 3000kN, 5000kN, 10000kN
| 技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | MK101AL-L：500N MK101-L：0.5kN, 1kN, 2kN, 5kN, 10kN, 20kN, 50kN, 100kN, 200kN, 300kN, 500kN; 600kN, 1000kN, 2000kN, 3000kN, 5000kN, 10000kN | ||
| 综合精度 Comprehensive accuracy | ≤0.05 / 0.1%F.S | 温度补偿范围 Compensated temperature range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 2.0±0.01mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | 0.05%F.S±0.1% | 输出温度影响 Temperature Effect on Output | <0.05%F.S/10℃ |
| 重复性 Repeatability | 0.05%F.S±0.1% | 零点温度影响 Temperature Effect on Zero | <0.05%F.S/10℃ |
| 滞后 Hysteresis | 0.05%F.S±0.1% | 输入阻抗 Input impedance | 387±20Ω |
| 蠕变（30分钟） Creep (30min) | ±0.05%F.S/30min | 输出阻抗 Output impedance | 350±5Ω |
| 零点输出 Zero balance | ≤±1.0%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 5~15V(DC) | 材质 Material | MK101AL-L：铝合金 / Al-Alloy MK101-L：合金钢 / Alloy Steel |
| 安全过载 Safe overload | 120%F.S | ||
| 极限过载 Limit overload | – | ||
| 接线方式 Cable connection | 红Red：电源正(E+)，黑Black：电源负(E-); 绿Green：信号正(S+)，白White：信号负(S-) | ||

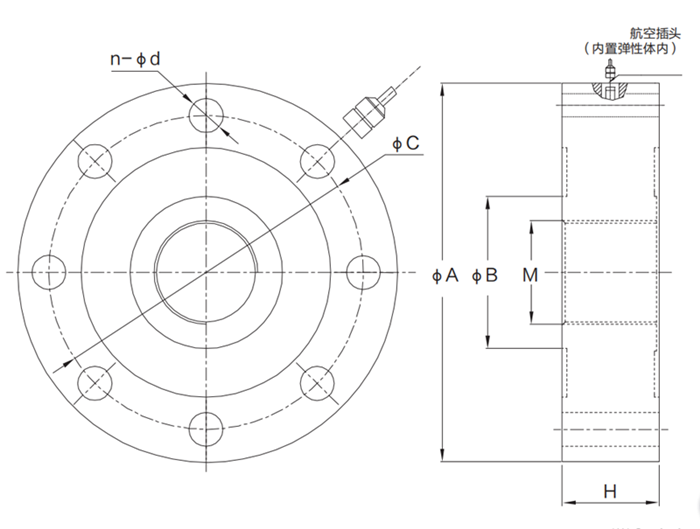

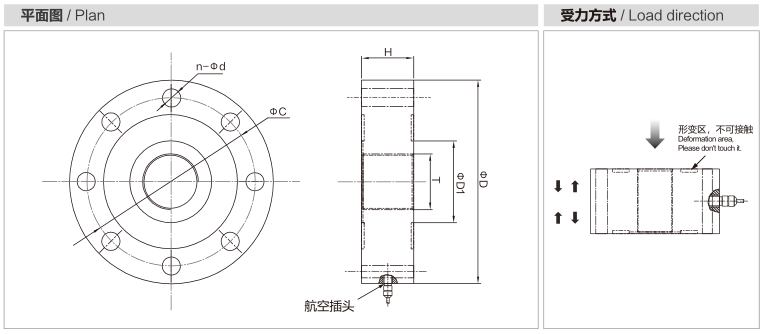

| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | D | D1 | C | H | T | Φd | n |
|---|---|---|---|---|---|---|---|---|---|
| MK101AL-L | 0.5 | 0.05 | 90+0-0.3 | 25 | 75 | 25+0-0.3 | M16×1.5 | Φ7 | 4 |
| MK101-L | 0.5~5 | 0.05~0.5 | 90+0-0.3 | 25 | 75 | 25+0-0.3 | M16×1.5 | Φ7 | 4 |
| 10 | 1 | 112+0-0.3 | 35 | 96 | 30+0-0.3 | M20×2 | Φ9 | 8 | |
| 20 | 2 | 125+0-0.3 | 44 | 105 | 42+0-0.3 | M24×2 | Φ11 | 8 | |
| 50~100 | 5~10 | 150+0-0.3 | 48 | 122 | 45+0-0.3 | M30×2 | Φ11 | 8 | |
| 200~300 | 20~30 | 180+0-0.3 | 70 | 142 | 53+0-0.3 | M42×3 | Φ13.5 | 16 | |
| 500~600 | 50~60 | 234+0-0.3 | 97 | 194 | 60+0-0.3 | M64×3 | Φ21.5 | 16 | |
| 1000 | 100 | 320+0-0.3 | 162 | 270 | 100+0-0.3 | M96×4 | Φ26 | 16 | |
| 2000~3000 | 200~300 | 360+0-0.3 | 200 | 310 | 126+0-0.3 | M120×4 | Φ32.5 | 16 | |
| 5000~10000 | 500~1000 | 500+0-0.3 | 310 | 420 | 160+0-0.3 | M200×4 | Φ27 | 28 | |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的MK101-L内螺纹轮辐式测力传感器适用于汽车衡、试验机和大型料斗秤等等。
