轮辐式传感器MK101

产品类别

轮辐传感器

产品概述

产品特点：MK101内螺纹轮辐式测力传感器采用优质合金钢材质，表面镀镍防腐处理。具有高精度，高稳定性，低外形，安装简便、快速等特点。适用于汽车衡、试验机和大型料斗秤等。

咨询热线

17301986536

咨询产品

产品详情

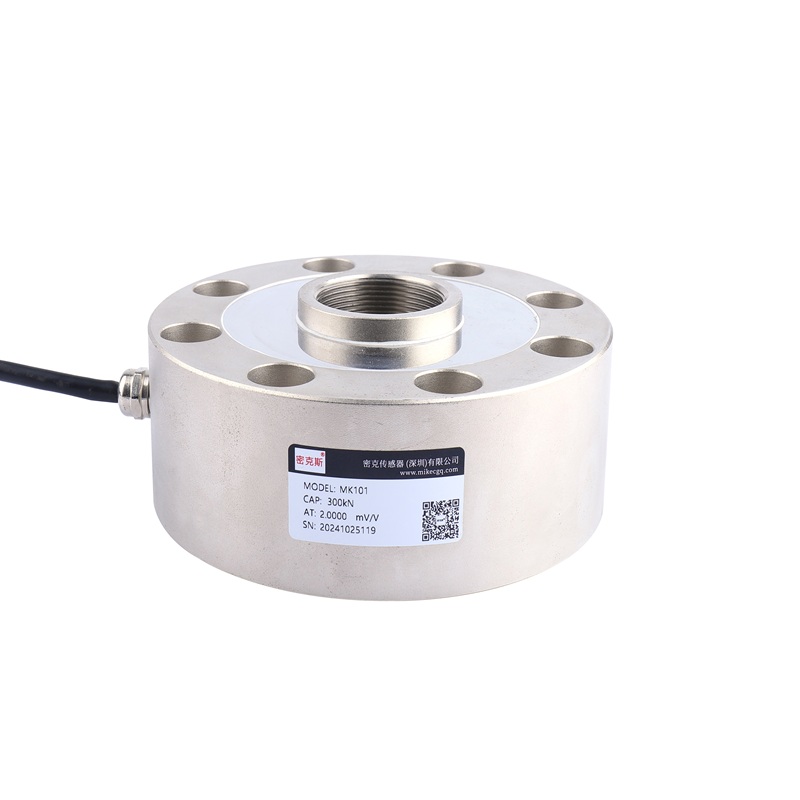

轮辐式传感器MK101

型号：轮辐式传感器MK101

品牌：密克斯

量程：

MK101 ： 5kN, 10kN, 20kN, 30kN, 50kN, 75kN, 100kN, 200kN, 300kN, 500kN,600kN, 1000kN, 2000kN, 3000kN, 5000kN；

MK101-T ： 300kN, 600kN, 1000kN, 2000kN

特点：MK101系列轮辐式传感器采用经典的剪切应力测量原理，具有抗偏载能力强、精度高、结构紧凑等特点。广泛应用于试验机、汽车衡、料斗秤及工业过程控制系统中。其低外形设计使其非常适合于空间受限的安装环境。

　　技术参数和外形尺寸：

技术参数 / Technical Parameters
额定载荷 Rated capacity	MK101：5kN, 10kN, 20kN, 30kN, 50kN, 75kN, 100kN, 200kN, 300kN, 500kN, 600kN, 1000kN, 2000kN, 3000kN, 5000kN MK101-T：300kN, 600kN, 1000kN, 2000kN
综合精度 Comprehensive accuracy	≤0.05 / 0.1%F.S	温度补偿范围 Compensated temperature range	-10℃~40℃
输出灵敏度 Output sensitivity	1.5-3.0mV/V	适用温度范围 Operating temperature range	-20℃~60℃
非线性 Nonlinearity	±0.05 / 0.1%F.S	输出温度影响 Temperature Effect on Output	<0.05 / 0.1%F.S/10℃
重复性 Repeatability	±0.05 / 0.1%F.S	零点温度影响 Temperature Effect on Zero	<0.05 / 0.1%F.S/10℃
滞后 Hysteresis	±0.05 / 0.1%F.S	输入阻抗 Input impedance	387±20Ω / 775±20Ω
蠕变（30分钟） Creep (30min)	±0.05%F.S/30min	输出阻抗 Output impedance	350±5Ω / 700±5Ω
零点输出 Zero balance	≤±1.5%F.S	绝缘电阻 Insulation resistance	≥5000MΩ
推荐激励电压 Recommended excitation voltage	10V(DC)	材质 Material	合金钢 Alloy steel
安全过载 Safe overload	120%F.S
极限过载 Limit overload	–
接线方式 Cable connection	红Red：电源正(E+)，黑Black：电源负(E-); 绿Green：信号正(S+)，白White：信号负(S-)

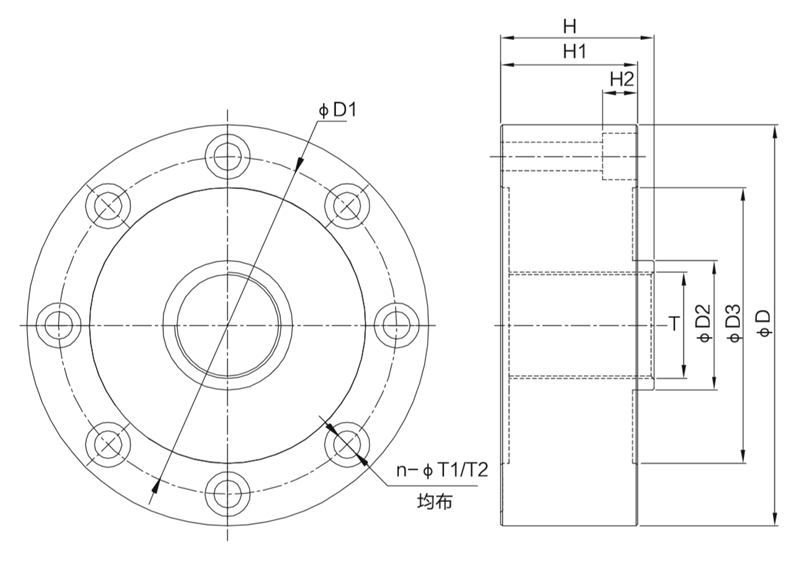

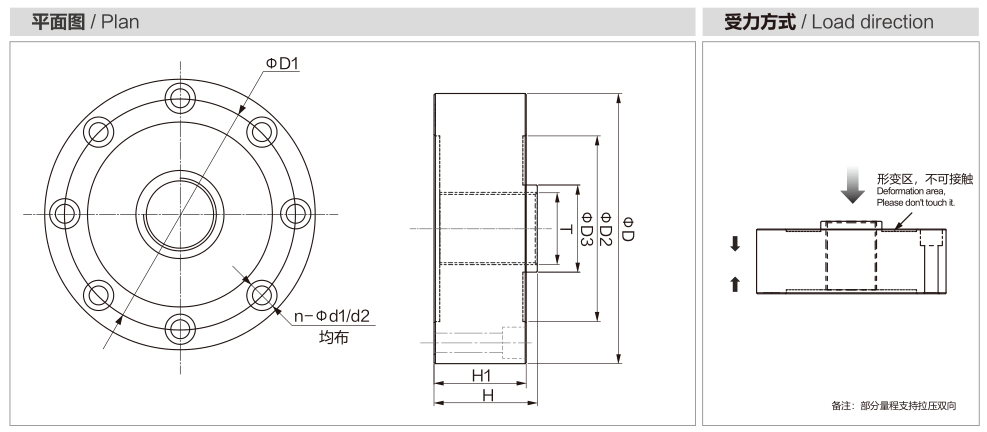

　　轮辐式传感器MK101 的量程

型号 Model	量程(kN) Capacity (kN)	量程(t) Capacity (t)	D	D1	D2	D3	H	H1	T	d1	d2	n
MK101	5~75	0.5~7.5	105⁺⁰_-0.3	89	75	32	37⁺⁰_-0.3	34⁺⁰_-0.3	M16×1.5	7.5	10.5	8
	100~200	10~20	120.6⁺⁰_-0.3	101.8	83	39	48⁺⁰_-0.3	41⁺⁰_-0.3	M32×1.5	8.5	14	8
	300	30	141⁺⁰_-0.3	116.8	97	50.4	57.2⁺⁰_-0.3	50.8⁺⁰_-0.3	M40×1.5	11	18	8
	500	50	141⁺⁰_-0.3	116.8	93	54.4	57.2⁺⁰_-0.3	50.8⁺⁰_-0.3	M40×1.5	11	18	8
	600~1000	60~100	200⁺⁰_-0.3	162	132	76	83⁺⁰_-0.3	70⁺⁰_-0.3	M60×2	13	20	16
	1500~2000	150~200	250⁺⁰_-0.3	210	170	110	100⁺⁰_-0.3	90⁺⁰_-0.3	M80×3	17	28	16
	3000	300	320⁺⁰_-0.3	270	220	162	100⁺⁰_-0.3	100⁺⁰_-0.3	M96×4	17	28	16
	5000	500	400⁺⁰_-0.3	343	266	220	125⁺⁰_-0.3	120⁺⁰_-0.3	M150×4	32.5	32.5	16
MK101-T	300	30	120.6⁺⁰_-0.3	101.8	83	43	48⁺⁰_-0.3	41⁺⁰_-0.3	M32×1.5	8.5	14	8
	600	60	153⁺⁰_-0.3	130	110	70	58⁺⁰_-0.3	51⁺⁰_-0.3	M40×1.5	10.5	17	8
	1000	100	200⁺⁰_-0.3	162	132	76	83⁺⁰_-0.3	70⁺⁰_-0.3	M64×3	13	20	16
	2000	200	295⁺⁰_-0.3	245	–	136	105⁺⁰_-0.3	100⁺⁰_-0.3	M90×3	22	22	8

　　密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
　　
　　密克斯生产的轮辐式传感器适用于汽车衡、试验机和大型料斗秤等等。
