波纹管传感器

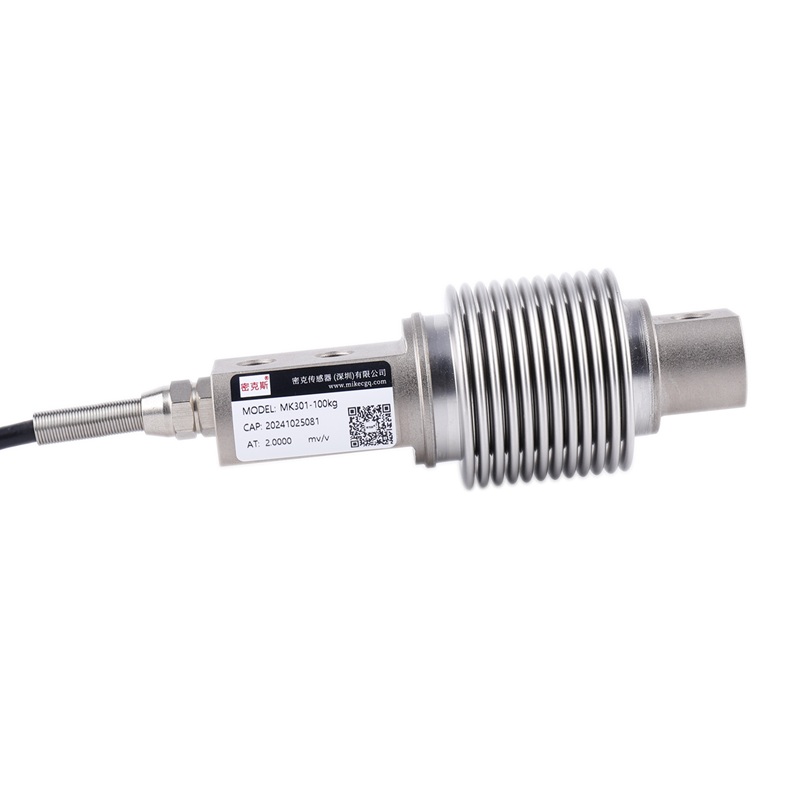

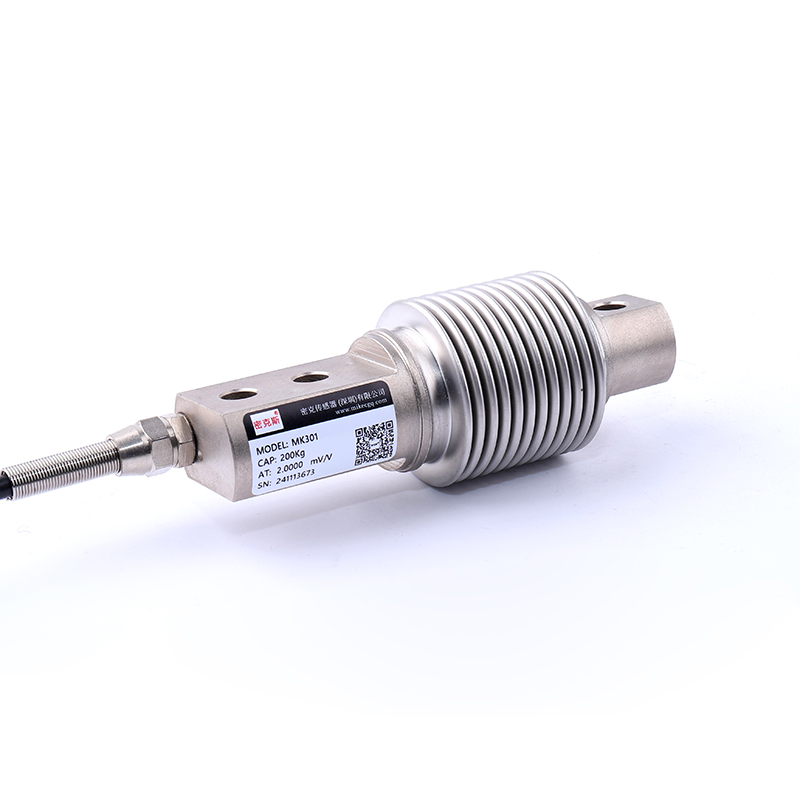

波纹管传感器MK301
产品特点：MK301波纹管式称重传感器采用不锈钢波纹管焊接密封型式，可承受拉、压两种受力型式，抗过载、抗疲劳、抗偏载能力强。
产品用途：MK301波纹管式称重传感器适用于平台秤、包装秤、皮带秤及罐装秤等。
额定荷载：50N/5kg,100N/10kg,200N/20kg,300N/30kg,500N/50kg,1kN/100kg,2kN/200kg,3kN/300kg,5kN/500kg；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 50N / 5kg, 100N / 10kg, 200N / 20kg, 300N / 30kg, 500N / 50kg, 1kN / 100kg, 2kN / 200kg, 3kN / 300kg, 5kN / 500kg | ||
| 综合精度 Comprehensive accuracy | ≤±0.02%F.S | 温度补偿范围 Temperature compensated range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 2.0±0.25%mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.02%F.S | 输出温度影响 Temperature Effect on Output | <0.02%F.S/10℃ |
| 滞后 Hysteresis | ±0.02%F.S | 零点温度影响 Temperature Effect on Zero | <0.02%F.S/10℃ |
| 重复性 Repeatability | ±0.02%F.S | 输入阻抗 Input impedance | 400±50Ω |
| 蠕变（30分钟） Creep (30min) | ±0.02%F.S/30min | 输出阻抗 Output impedance | 356±1Ω |
| 零点输出 Zero balance | ≤±0.1%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ (50VDC) |
| 推荐激励电压 Recommended excitation voltage | 10V(DC) | 材质 Material | 不锈钢 Stainless steel |
| 安全过载 Safe overload | 120%F.S | 防护等级 Protection class | IP68 |
| 接线方式 Cable connection | 红Red: 电源正(E+), 黑Black: 电源负(E-); 绿Green: 信号正(S+), 白White: 信号负(S-) | ||

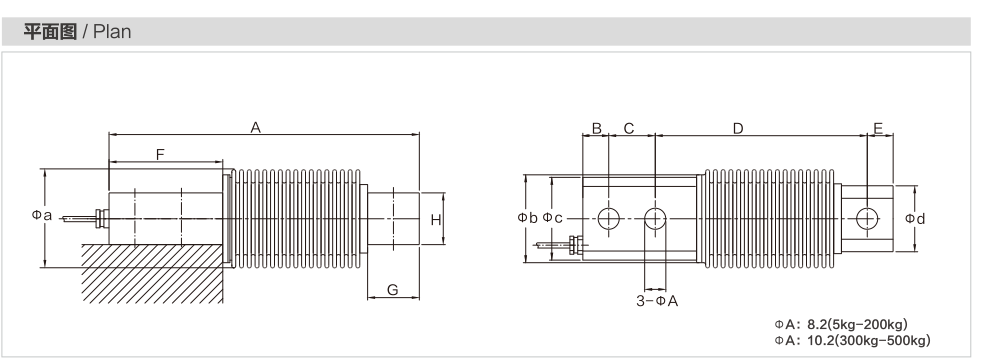

| 型号 Model | 量程(kN) Capacity (kN) | 量程(kg) Capacity (kg) | A | B | C | D | E | F | G | H | ΦA | Φa | Φb | Φc | Φd |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK301 | 0.5~2 | 5~200 | 120 | 10 | 18 | 82 | 10 | 44 | 20 | 20 | Φ8.2 | Φ45 | Φ34 | Φ32 | Φ25.5 |
| 3~5 | 300~500 | 120 | 10 | 18 | 82 | 10 | 44 | 20 | 20 | Φ10.2 | Φ45 | Φ34 | Φ32 | Φ25.5 |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 波纹管传感器MK301适用于平台秤、包装秤、皮带秤及罐装秤等。
