扭矩传感器

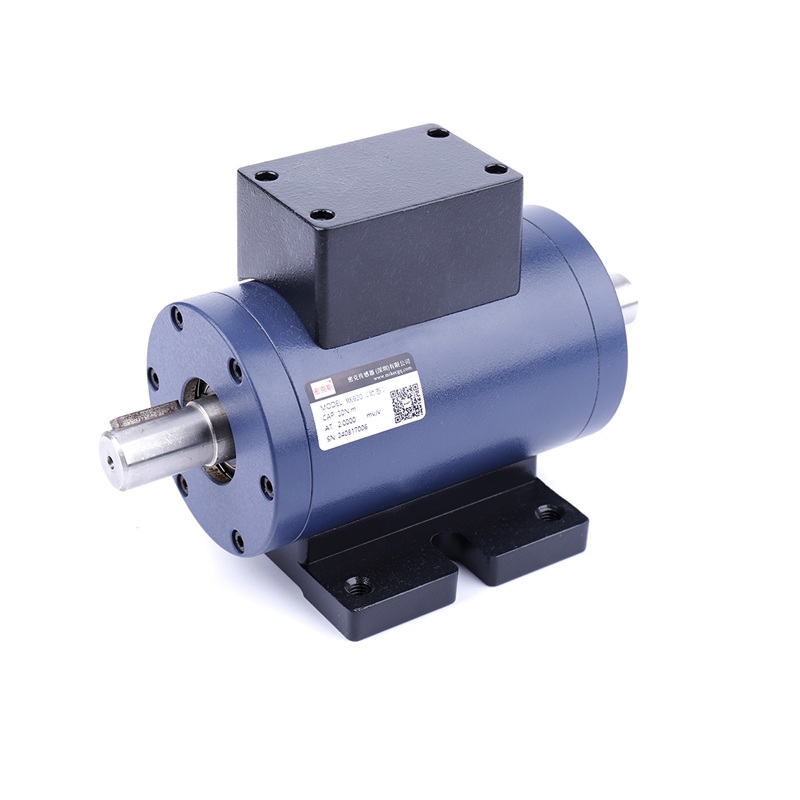

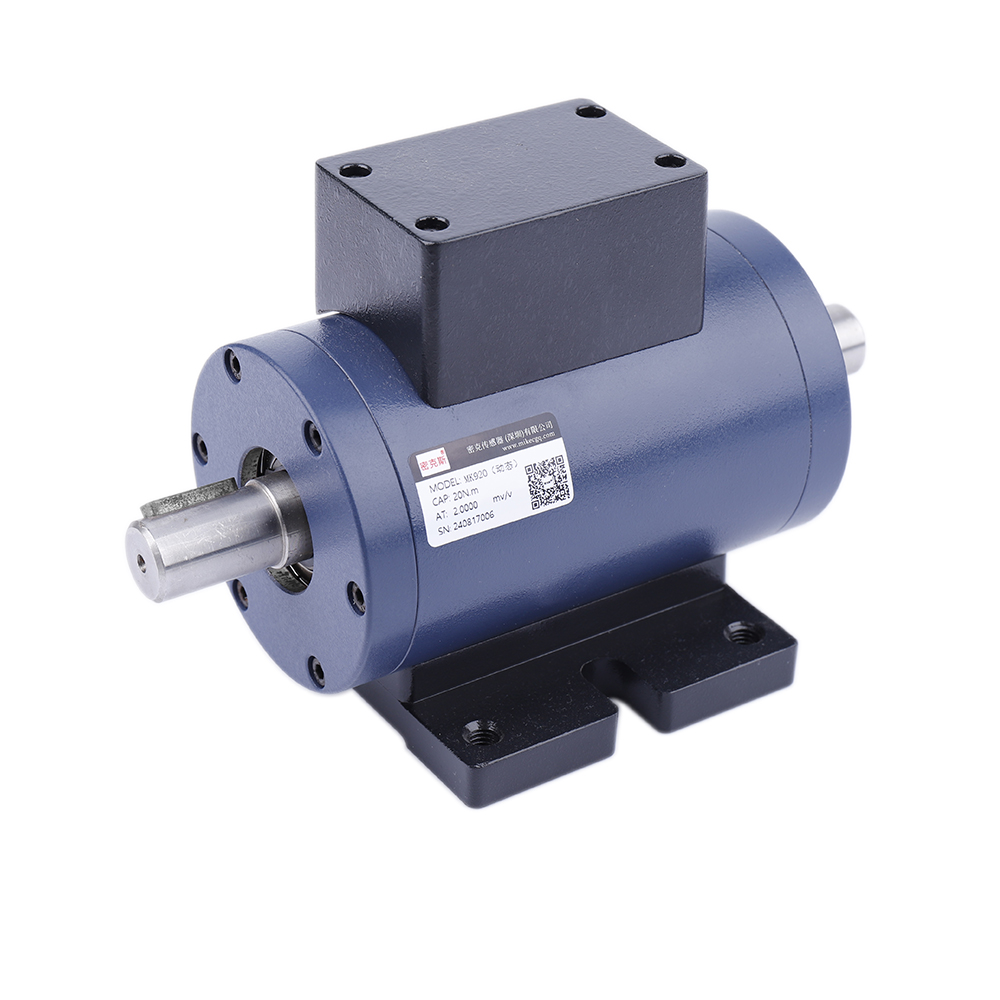

扭矩传感器MK920
产品特点：MK920扭矩传感器能源及信号采用非接触传递，精度高，稳定性好，抗干扰性强，体积小，重量轻，易于安装。
产品用途：主要适用于电动机、发动机、内燃机、铁路机车；汽车、飞机、船舶，矿山机械等扭矩的检测。
量程：5Nm,10Nm,20Nm,50Nm,100Nm,200Nm,300Nm,500Nm,1000Nm,2000Nm,3000Nm,5000Nm,10000Nm
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 5N.m, 10N.m, 20N.m, 50N.m, 100N.m, 200N.m, 300N.m, 500N.m, 1kN.m, 2kN.m, 3kN.m, 5kN.m, 10kN.m（支持非标定制） | ||
| 输出灵敏度 Output sensitivity | 0.5%F.S; 0.3%F.S; 0.1%F.S (Optional) | 长期稳定性 Long-term stability | <±0.3%F.S |
| 非线性 Nonlinearity | <±0.08%F.S | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 重复性 Repeatability | <±0.06%F.S | 输出温度影响 Temperature Effect on Output | <0.2%F.S/10℃ |
| 滞后 Hysteresis | <±0.05%F.S | 零点温度影响 Temperature Effect on Zero | <0.2%F.S/10℃ |
| 零点输出 Zero balance | ≤±1%F.S | 输入阻抗 Input impedance | – |
| 电源电压 Power supply voltage | 24V（DC）±15VDC | 输出阻抗 Output impedance | 1000±5Ω |
| 额定转速 Rated speed | Max. 12000r/min | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 输出信号 Output signal | 4-20mA;1-5V;5kHz-15kHz | 材质 Material | 120%; 150%; 200%（Optional） |
| 接线方式 Cable connection | 红Red：电源正 (E+)，黑Black：电源负 (E-)； 绿Green：信号正 (S+)，白White：信号负 (S-) | ||

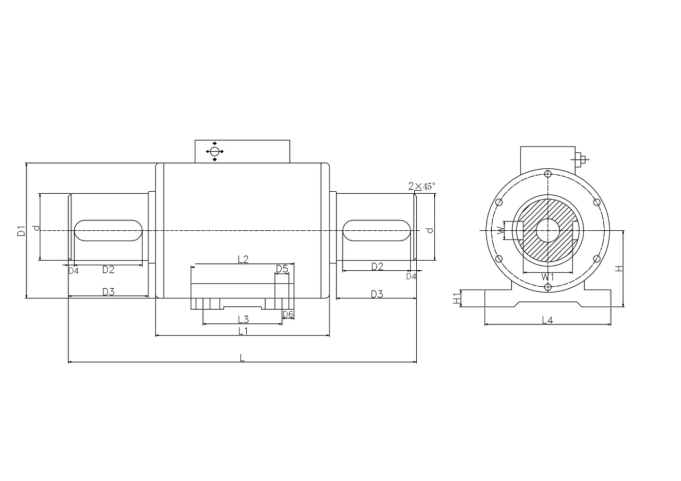

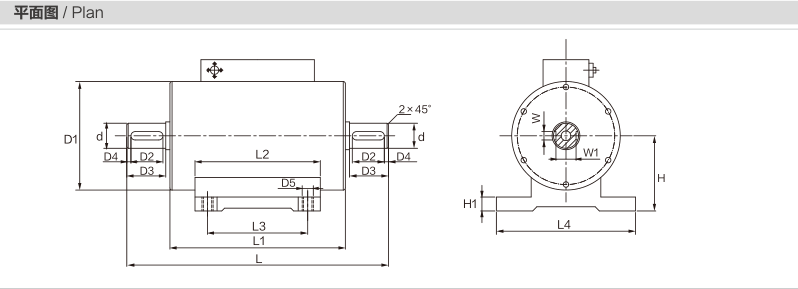

| 型号 Model | 量程(N.m) Capacity (N.m) | L | L1 | L2 | L3 | L4 | D1 | D2 | D3 | D4 | D5 | D6 | d | H | H1 | W | W1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK920 | 5~100 | 108 | – | 90 | 72 | 100 | 78 | 23 | 28 | 3 | 4-M8 | – | 18 | 54 | 10 | 6 | 14.44 |
| 200 | 207 | 128 | – | 72 | 100 | – | – | 35 | – | 4-M8 | – | 28 | 60 | 10 | – | 24 | |
| 500 | 240 | 146 | – | – | – | 80 | 38 | 45 | 4 | – | – | 38 | – | – | 10 | 28 | |
| 1000 | 275 | 149 | 90 | 69 | 120 | – | 50 | 60 | 5 | 11 | 10.5 | 48 | 70 | 15 | 14 | 37 | |
| 2000~3000 | 298 | 152 | 90 | 69 | 120 | 118 | 60 | 70 | 5 | 12 | 10.5 | 55 | 77 | 15 | 15 | 43 | |
| 5000 | 356 | 150 | 100 | 68 | 180 | 143 | 93 | 100 | 4 | 13 | – | 75 | 90 | 15 | 20 | 60 | |
| 10000 | 388 | 146 | 110 | 80 | 200 | 158 | 108 | 118 | 5 | 14 | – | 98 | 109 | 15 | 28 | 78 |
工业扭矩传感器是驱动现代工业运转的精密“动力中枢”，作为自动化体系中的核心感知元件，可实时捕捉旋转或非旋转机械部件的力矩变化，将物理扭矩转化为高精度电信号，为各行业自动化控制、能效优化与故障预警提供关键数据支撑。
是保障动力系统性能与装配精度的核心部件，广泛应用于新能源汽车电机、变速箱测试台架，可精准监测扭矩波动。同时搭载于工业机器人关节臂、自动化拧紧设备，把控螺栓拧紧力矩与机械运行状态，提升产线装配质量。
可适应高湿、强振动等极端工况，主要用于风力发电机组主轴、齿轮箱等核心传动部位，监测叶片受力并提前预警设备损伤。也应用于矿山机械、大型船舶传动轴，保障超大负载设备稳定、安全运行。
搭载在数控机床主轴上，实时监测切削力矩变化，协助技术人员优化加工参数，有效提升机械零件加工精度与产品良品率，全方位助力现代工业生产线实现智能化、高效化升级。
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 扭矩传感器MK920(动态扭矩) 作为核心感知元件，能将机械力矩精准转化为电信号。它广泛应用于新能源汽车电机测试、风电机组载荷监测、工业机器人装配及数控机床等核心工业场景。凭借卓越的动态响应与稳定性，它正持续赋能现代工业向智能化、高效化升级。
