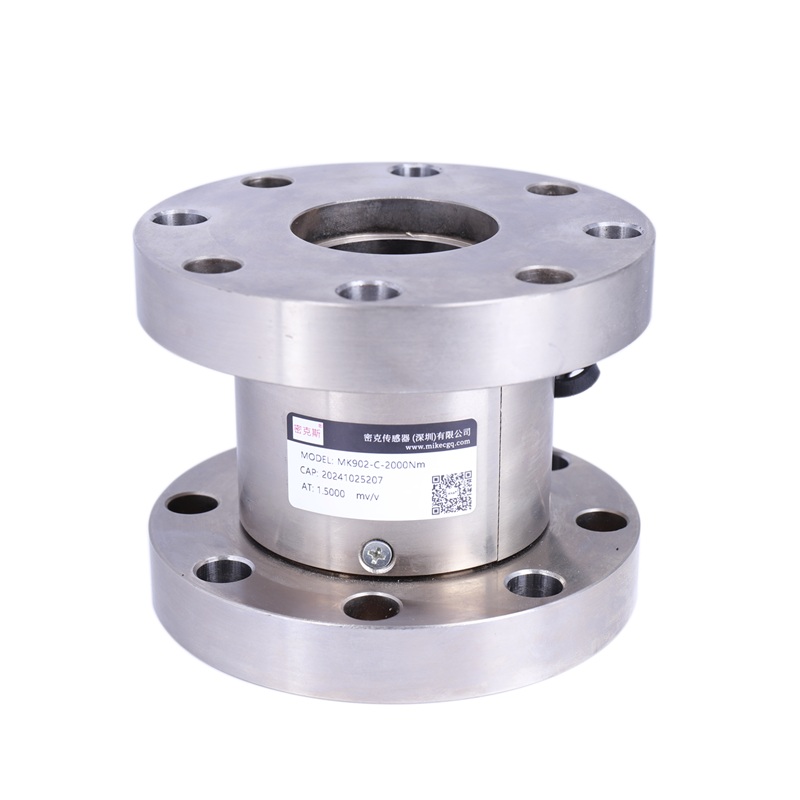

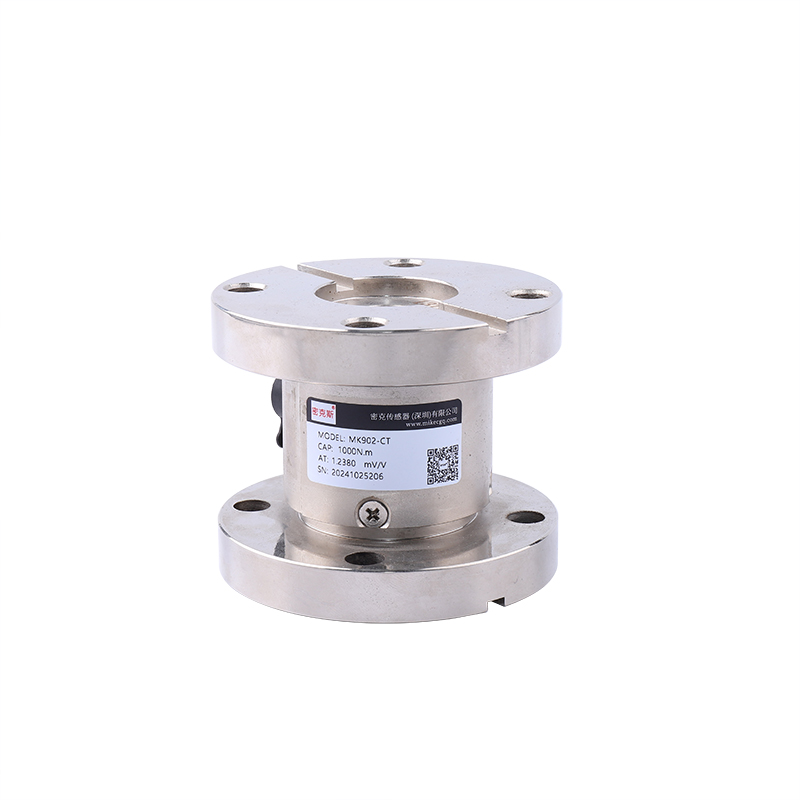

扭矩传感器MK902-C

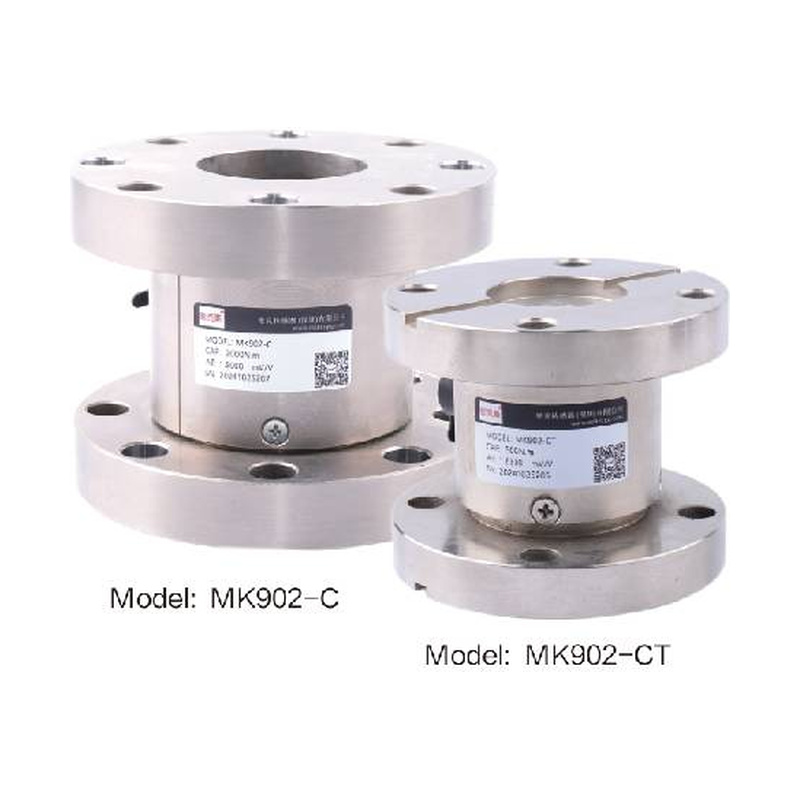

扭矩传感器MK902-C/CT：精度高，性能稳定，安装方便，广泛应用；适用于静态、非连续旋转的扭矩力值的测量与控制。
量程：
MK902-C:500Nm、1KNm、2KNm、3KNm、5KNm、10KNm、20KNm、30KNm.
MK902-CT:100Nm、200Nm、300Nm、500Nm、1000Nm.
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | MK902-C：500N.m, 1kN.m, 2kN.m, 3kN.m, 5kN.m, 10kN.m, 20kN.m, 30kN.m MK902-CT：100N.m, 200N.m, 300N.m, 500N.m, 1000N.m | ||
| 输出灵敏度 Output sensitivity | 1.0-2.0mV/V | 温度补偿范围 Temperature compensated range | -10℃~40℃ |
| 非线性 Nonlinearity | ±0.1 / 0.3%F.S | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 滞后 Hysteresis | ±0.1 / 0.3%F.S | 输出温度影响 Temperature Effect on Output | ±0.1 / 0.3%F.S/10℃ |
| 重复性 Repeatability | ±0.1 / 0.3%F.S | 零点温度影响 Temperature Effect on Zero | ±0.1 / 0.3%F.S/10℃ |
| 蠕变（30分钟） Creep (30 min) | ±0.1 / 0.3%F.S/30min | 输入阻抗 Input impedance | 700±10Ω / 350±10Ω |
| 零点输出 Zero balance | ≤ ±1.0%F.S | 输出阻抗 Output impedance | 700±5Ω / 350±5Ω |
| 推荐激励电压 Recommended excitation voltage | 10V（DC） | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 安全过载 Safe overload | 120%F.S | 材质 Material | 合金钢 Alloy steel |
| 接线方式 Cable connection | 红Red：电源正 (E+)，黑Black：电源负 (E-)； 绿Green：信号正 (S+)，白White：信号负 (S-) | ||
工业扭矩传感器是驱动现代工业运转的精密“动力中枢”，作为自动化体系中的核心感知元件，可实时捕捉旋转或非旋转机械部件的力矩变化，将物理扭矩转化为高精度电信号，为各行业自动化控制、能效优化与故障预警提供关键数据支撑。
是保障动力系统性能与装配精度的核心部件，广泛应用于新能源汽车电机、变速箱测试台架，可精准监测扭矩波动。同时搭载于工业机器人关节臂、自动化拧紧设备，把控螺栓拧紧力矩与机械运行状态，提升产线装配质量。
可适应高湿、强振动等极端工况，主要用于风力发电机组主轴、齿轮箱等核心传动部位，监测叶片受力并提前预警设备损伤。也应用于矿山机械、大型船舶传动轴，保障超大负载设备稳定、安全运行。
搭载在数控机床主轴上，实时监测切削力矩变化，协助技术人员优化加工参数，有效提升机械零件加工精度与产品良品率，全方位助力现代工业生产线实现智能化、高效化升级。

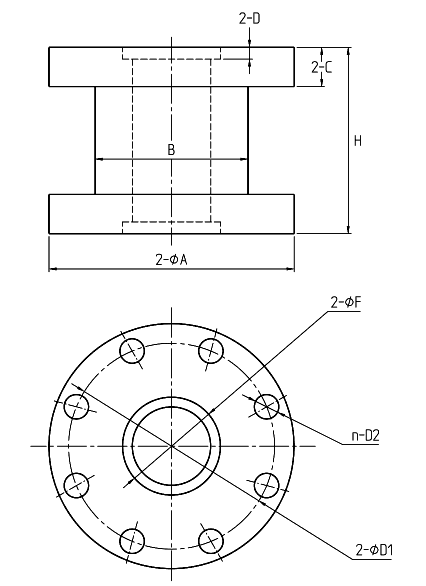

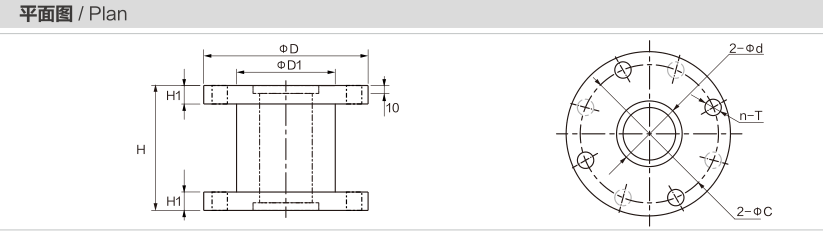

| 尺寸参数 / Size parameter 单位：mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型号 Model | 量程(N.m) Capacity (N.m) | D | D1 | d | C | H | H1 | n | T |
| MK902-C | 500~5000 | 125 | 78 | 50 | Φ105 | 96 | 20 | 16 | Φ13 |
| 10k | 158 | 95 | 80 | Φ130 | 110 | 30 | 20 | M18 | |
| 20k~30k | 308 | 150 | 130 | Φ250 | 220 | 45 | 24 | M26 | |
| MK902-CT | 100~1000 | 98 | 58 | 40 | Φ80 | 80 | 15 | 8 | Φ11 |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 扭矩传感器MK902-C/CT 作为核心感知元件，能将机械力矩精准转化为电信号。它广泛应用于新能源汽车电机测试、风电机组载荷监测、工业机器人装配及数控机床等核心工业场景。凭借卓越的动态响应与稳定性，它正持续赋能现代工业向智能化、高效化升级。
