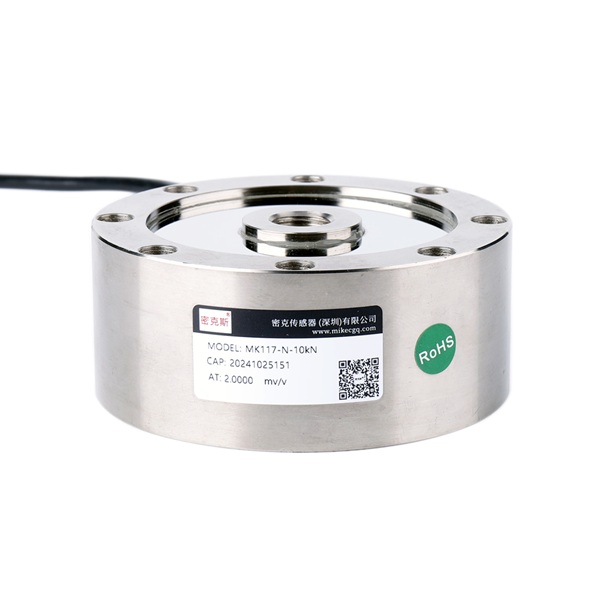

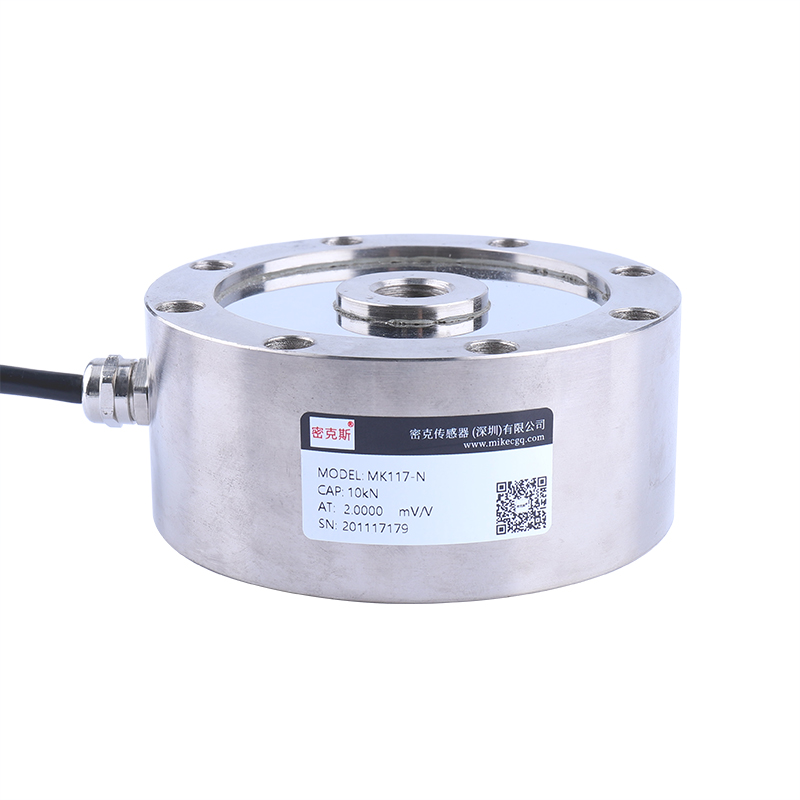

轮辐式传感器MK117-N
产品特点：MK117-N内螺纹轮辐式测力传感器采用低截面的紧凑设计，合金钢无电解镀镍处理，具有高输出小变形，偏心加载补偿等特点。
产品用途：MK117-N内螺纹轮辐式测力传感器适用于皮带秤、料斗秤及材料力学试验机等测力设备等。
量程：5kN,10kN,20kN,30kN,50kN,100kN,200kN,300kN,500kN,5000kN,10000kN,20000kN；
技术参数 / Technical Parameters | |||
|---|---|---|---|
| 额定载荷 Rated capacity | 5kN, 10kN, 20kN, 30kN, 50kN, 100kN, 200kN, 300kN, 500kN, 5000kN, 10000kN, 20000kN | ||
| 综合精度 Comprehensive accuracy | ≤0.05%F.S; 0.3%F.S | 温度补偿范围 Compensated temperature range | -10℃~40℃ |
| 输出灵敏度 Output sensitivity | 2.0mV/V | 适用温度范围 Operating temperature range | -20℃~60℃ |
| 非线性 Nonlinearity | ±0.05%F.S | 输出温度影响 Temperature Effect on Output | <0.05%F.S/10℃ |
| 滞后 Hysteresis | ±0.05%F.S | 零点温度影响 Temperature Effect on Zero | <0.05%F.S/10℃ |
| 重复性 Repeatability | ±0.05%F.S | 输入阻抗 Input impedance | 770±20Ω |
| 蠕变（30分钟） Creep (30min) | ±0.05%F.S/30min | 输出阻抗 Output impedance | 701±3Ω |
| 零点输出 Zero balance | ≤±0.1%F.S | 绝缘电阻 Insulation resistance | ≥5000MΩ |
| 推荐激励电压 Recommended excitation voltage | 10V(DC) | 材质 Material | 合金钢 Alloy steel |
| 安全过载 Safe overload | 120%F.S | 防护等级 Protection class | IP66 / IP67 |
| 接线方式 Cable connection | 红Red：电源正(E+)，黑Black：电源负(E-); 绿Green：信号正(S+)，白White：信号负(S-) | ||

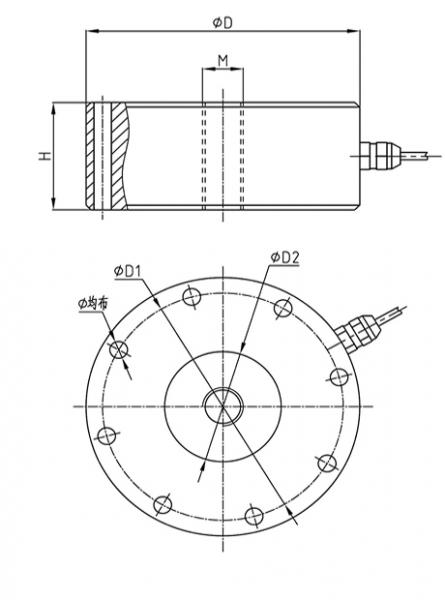

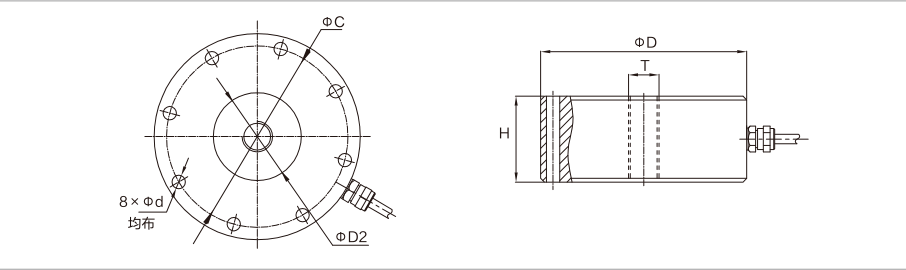

| 型号 Model | 量程(kN) Capacity (kN) | 量程(t) Capacity (t) | D | C | D1 | T | H | d |
|---|---|---|---|---|---|---|---|---|
| MK117-N | 5~30 | 0.5~3 | 1080-0.3 | 96 | 32 | M16×1.5 | 460-0.3 | 8×Φ9 |
| 50~200 | 5~20 | 1380-0.5 | 116 | 46 | M24×2 | 500-0.3 | 8×Φ11 | |
| 500 | 50 | 2500-0.5 | 207 | 100 | M60×4 | 1000-0.3 | 8×Φ18 | |
| 5000 | 500 | 3850-0.5 | 342 | 160 | M100×4 | 1800-0.3 | 12×Φ20 | |
| 10000 | 1000 | 6080-0.5 | 510 | 280 | M200×6 | 1610-0.3 | 12×Φ58 | |
| 20000 | 2000 | 7500-0.5 | 600 | 350 | M100×4 | 2500-0.3 | 16×Φ52 |
密克传感器（深圳）有限公司是传感器源头生产厂家，致力于测力传感器的研发生产。产品达百余种，广泛应用于各种工业自动化、机器人、化工、食品、冶金以及医疗等新型和智能化高端领域。按结构分有轮辐式传感器，S型传感器，波纹管传感器，法兰盘传感器，柱式传感器，扭矩传感器，平行梁传感器，拉力传感器，多维力传感器等等，按功能应用场景分有试验机专用传感器，搅拌站传感器，称重传感器，包装机传感器，压装机传感器，价格美丽，可定制。
密克斯生产的 MK117-N内螺纹轮辐式测力传感器 适用于皮带秤、料斗秤及材料力学试验机等测力设备等。
